6MT-40

Вентиляционный шланг

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

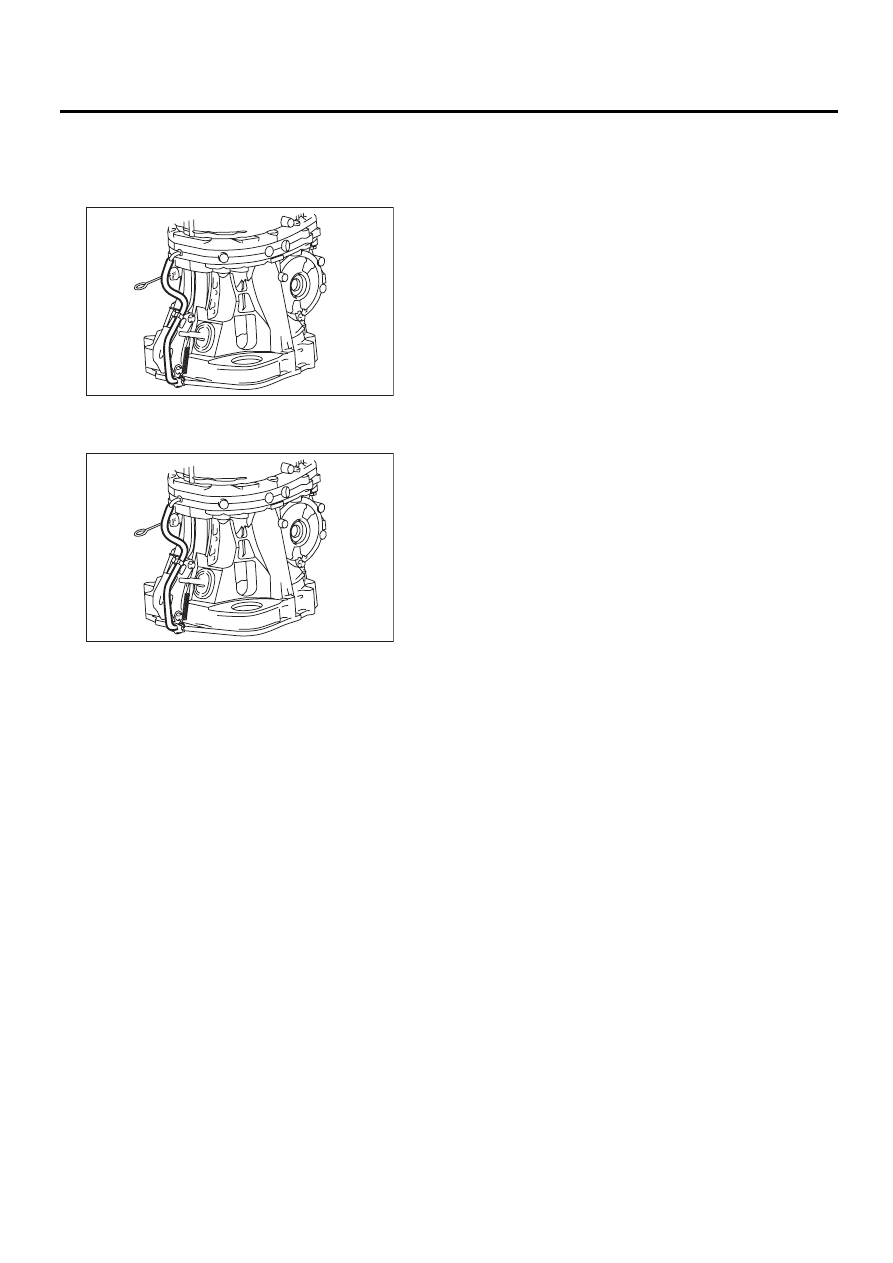

8. Вентиляционный шланг

A: СНЯТИЕ

Отсоедините вентиляционный шланг.

B: УСТАНОВКА

Присоедините вентиляционный шланг.

C: ПРОВЕРКА

Убедитесь, что шланг не треснул и не забит.

MT-01091

MT-01091

6MT-41

Выключатель фонарей заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

9. Выключатель фонарей

заднего хода

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 6MT-33, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Отсоедините разъем выключателя фонарей
заднего хода.

3) Отсоедините выключатель фонарей задне-
го хода.

B: УСТАНОВКА

1) Установите выключатель фонарей заднего
хода.

ПРИМЕЧАНИЕ:
Установите новую прокладку.

Момент затяжки:

32 Нм (3,3 кгс-м, 23,6 фунт-сила-фут)

2) Подсоедините разъем выключателя фона-
рей заднего хода.

3) Установите узел механической трансмиссии
на автомобиль. <См. 6MT-35, УСТАНОВКА,
Узел механической трансмиссии.>

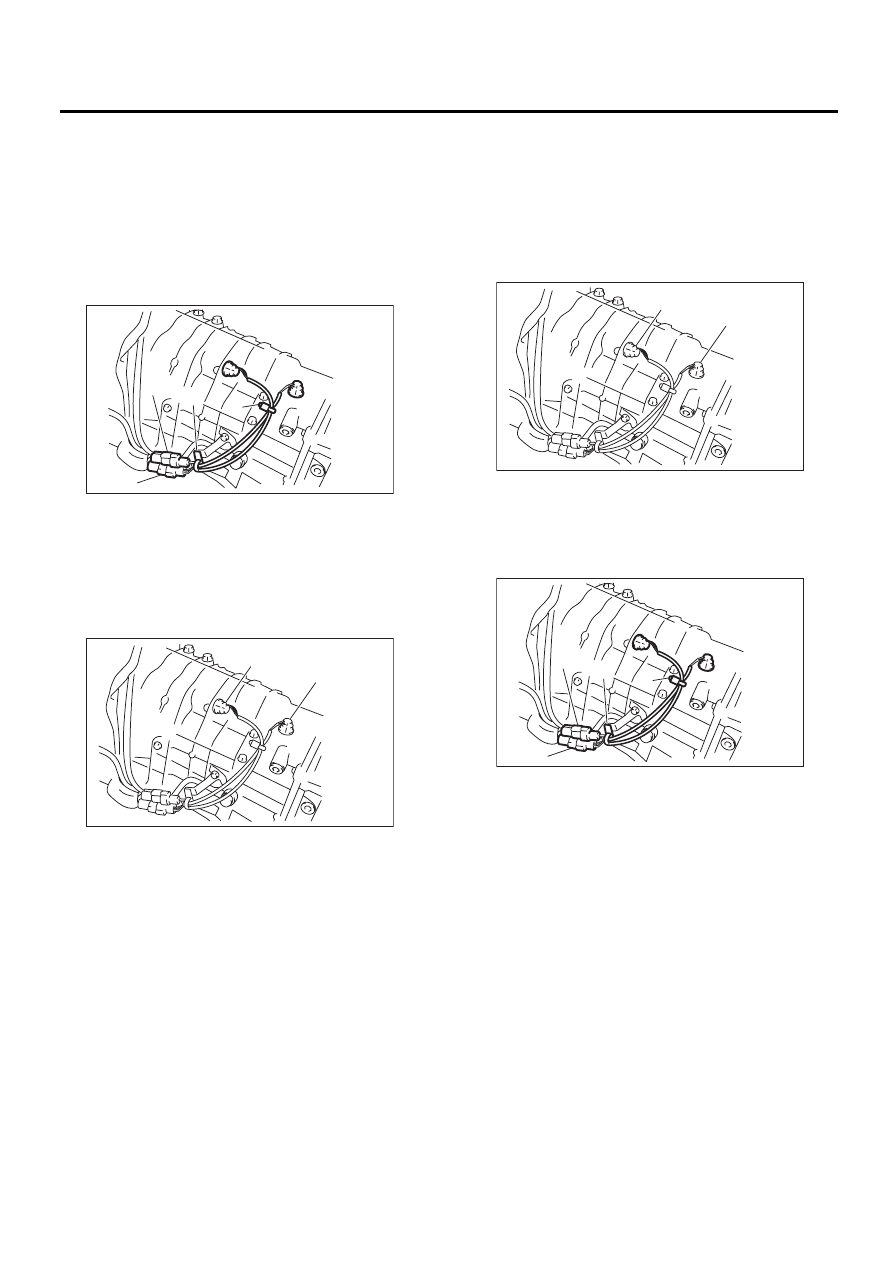

(A) Разъем выключателя фонарей заднего хода (белый)

(B) Разъем датчика включения нейтральной передачи

(черный)

(C) Зажим

(A) Выключатель фонарей заднего хода

(B) Датчик нейтральной передачи

MT-00471

(A)

(B)

(C)

(C)

MT-00472

(A)

(B)

(A) Выключатель фонарей заднего хода

(B) Датчик нейтральной передачи

(A) Разъем выключателя фонарей заднего хода (белый)

(B) Разъем датчика включения нейтральной передачи

(черный)

(C) Зажим

MT-00472

(A)

(B)

MT-00471

(A)

(B)

(C)

(C)

6MT-42

Выключатель фонарей заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: ПРОВЕРКА

1) Отсоедините провод массы от аккумулятора.
2) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-12, СНЯТИЕ, Промежуточ-
ный охладитель.>
3) Отсоедините жгут проводов трансмиссии и
жгут проводов шасси.

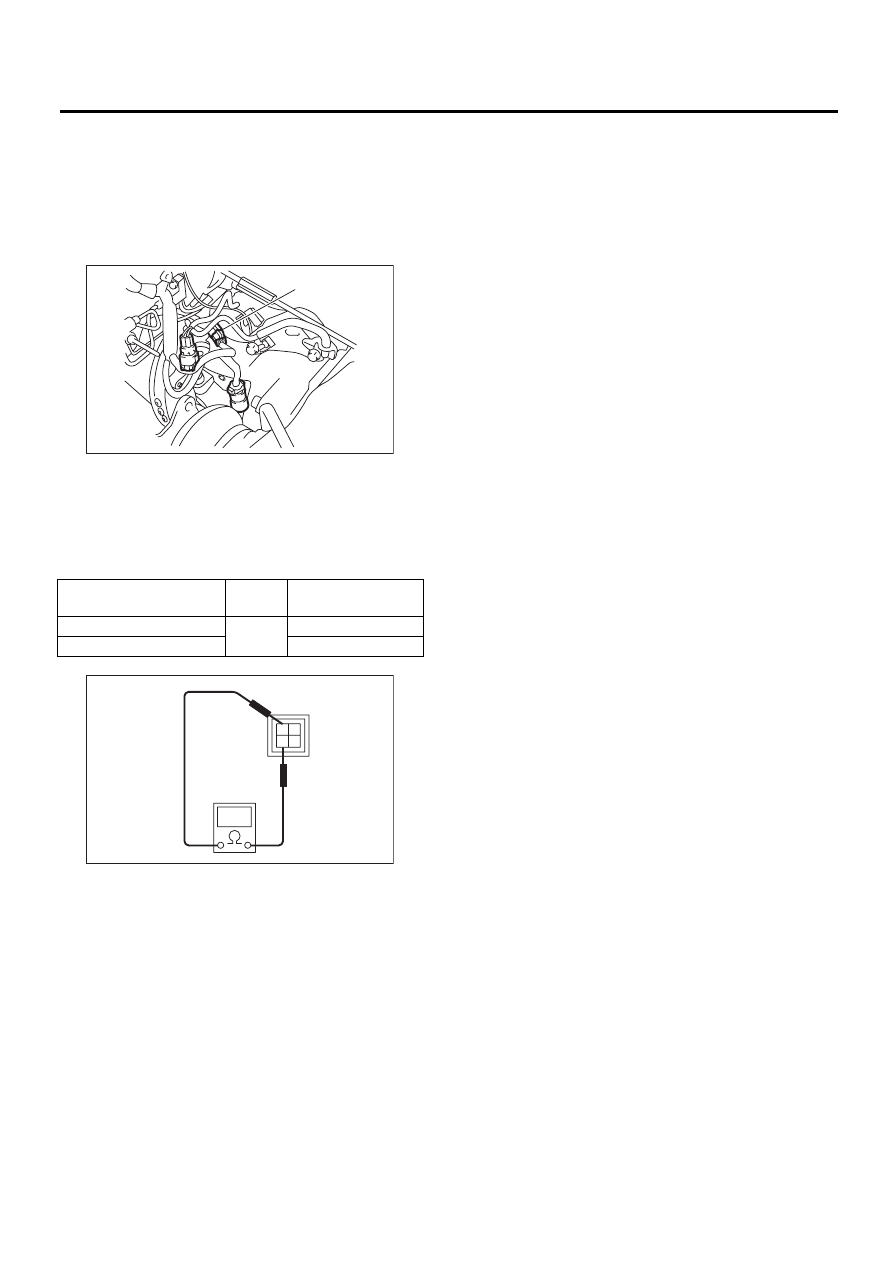

4) Измерьте сопротивление между клеммами
выключателя фонарей заднего хода. При несо-
ответствии нормативным величинам, замените
выключатель фонарей заднего хода.

(A) Разъем трансмиссии

Включенная передача

Номер

клеммы

Нормативное значе-

ние

Положение заднего хода

2 и 4

Менее 1 Ом

Другие положения

1 МОм или более

MT-00473

(A)

MT-00474

1

2

3

4

6MT-43

Датчик нейтральной передачи

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

10.Датчик нейтральной

передачи

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 6MT-33, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Отсоедините разъем и зажим датчика вклю-
чения нейтральной передачи.

3) Снимите датчик включения нейтральной пе-
редачи.

B: УСТАНОВКА

1) Установите датчик включения нейтральной
передачи.

ПРИМЕЧАНИЕ:
Установите новую прокладку.

Момент затяжки:

32 Нм (3,3 кгс-м, 23,6 фунт-сила-фут)

2) Подсоедините разъем и зажим датчика
включения нейтральной передачи.

3) Установите узел механической трансмиссии
на автомобиль. <См. 6MT-35, УСТАНОВКА,
Узел механической трансмиссии.>

(A) Разъем выключателя фонарей заднего хода (белый)

(B) Разъем датчика включения нейтральной передачи

(черный)

(C) Зажим

(A) Выключатель фонарей заднего хода

(B) Датчик нейтральной передачи

MT-00471

(A)

(B)

(C)

(C)

MT-00472

(A)

(B)

(A) Выключатель фонарей заднего хода

(B) Датчик нейтральной передачи

(A) Разъем выключателя фонарей заднего хода (белый)

(B) Разъем датчика включения нейтральной передачи

(черный)

(C) Зажим

MT-00472

(A)

(B)

MT-00471

(A)

(B)

(C)

(C)
