EN(H6DO)(diag)-240

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CF:КДН P1494 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H6DO)(diag)-241, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

CG:КДН P1495 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H6DO)(diag)-243, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

CH:КДН P1496 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H6DO)(diag)-241, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

CI: КДН P1497 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H6DO)(diag)-243, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

EN(H6DO)(diag)-241

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CJ:КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Снижение всасывающей способности двигателя

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

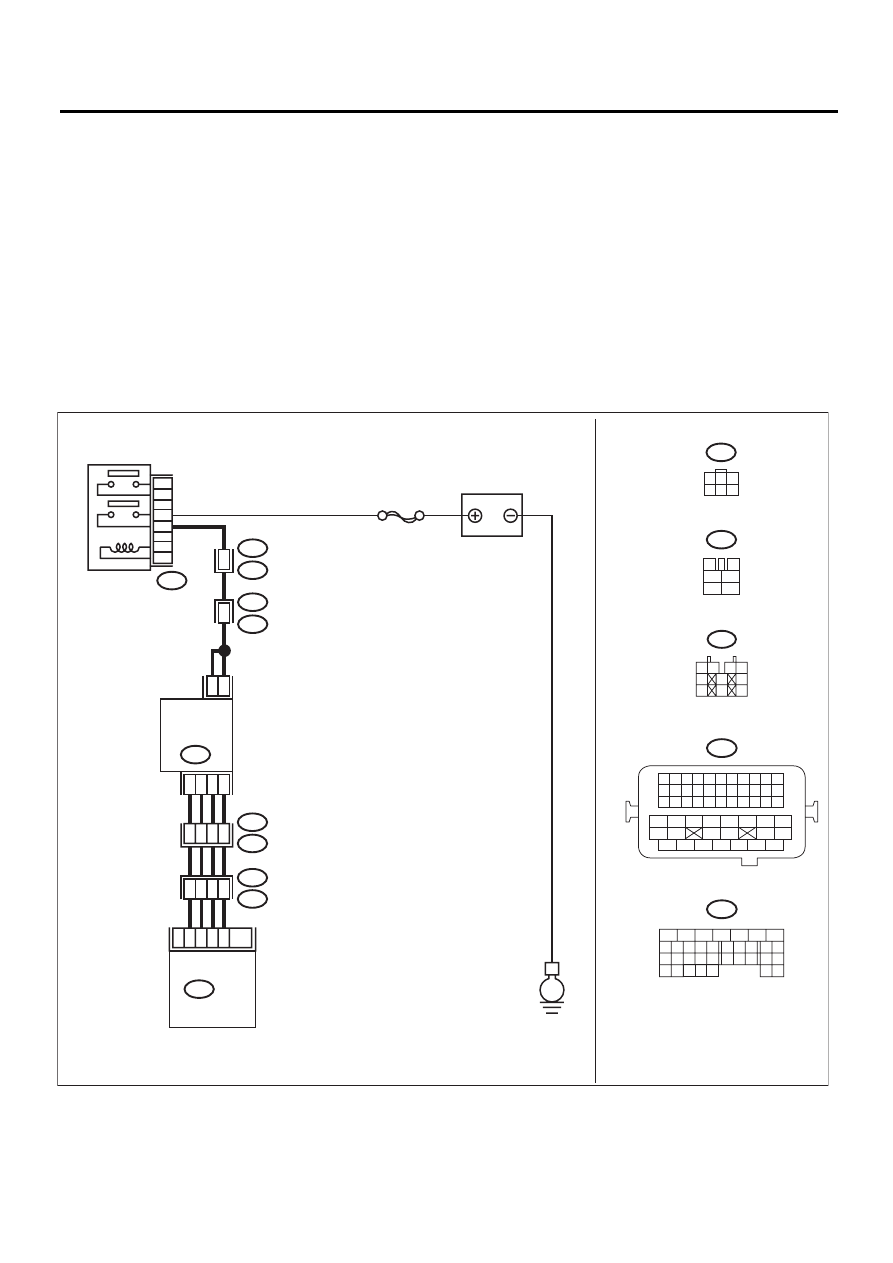

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04286

E

B47

E18

2

5

1

4

3

6

B21

E2

E76

E77

4

8

3

4

7

6

SBF-7

B134

ECM

B47

3

4

1

2

5

6

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

10

E76

E77

21

32

33

22

B21

E2

E18

1

3

4 5 6

2

1 2

3 4

5

6

7

8

9

10

E77

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ

6
4

9

10

8

20

EN(H6DO)(diag)-242

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от клапана рецирку-
ляции выхлопных газов.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
клапана рециркуляции выхлопных газов и
массой двигателя.

Разъем и клемма

(E18) № 2 (+) — Масса двигателя (–):
(E18) № 5 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Переходите к шагу
2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между клапаном
рециркуляции выхлоп-
ных газов и разъемом
главного реле
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ
ВЫХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом клапана рециркуляции выхлопных
газов.

Разъем и клемма

КДН P1492; (B134) № 8 — (E18) № 3:
КДН P1494; (B134) № 9 — (E18) № 1:
КДН P1496; (B134) № 10 — (E18) № 4:
КДН P1498; (B134) № 20 — (E18) № 6:

Сопротивление составля-
ет менее 1 Ом?

Переходите к шагу
3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом клапана ре-
циркуляции выхлопных
газов
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ
ВЫХЛОПНЫХ ГАЗОВ.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

КДН P1492; (B134) № 8 — Масса кузова:
КДН P1494; (B134) № 9 — Масса кузова:
КДН P1496; (B134) № 10 — Масса кузова:
КДН P1498; (B134) № 20 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к шагу
4.

Устраните короткое за-
мыкание на массу в
проводке между ECM и
разъемом электромаг-
нитного клапана рецир-
куляции выхлопных га-
зов.

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъ-
еме электромагнитного клапана рециркуля-
ции выхлопных газов.

Обнаружен ли плохой кон-
такт в разъеме ECM или
разъеме электромагнит-
ного клапана рециркуля-
ции выхлопных газов?

Устраните плохой
контакт в разъ-
еме ECM или разъ-
еме электромаг-
нитного клапана
рециркуляции вы-
хлопных газов.

Замените клапан ре-
циркуляции выхлопных
газов. <См. FU(H6DO)-
26, Клапан рециркуля-
ции выхлопных газов.>

EN(H6DO)(diag)-243

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CK:КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Снижение всасывающей способности двигателя

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04286

E

B47

E18

2

5

1

4

3

6

B21

E2

E76

E77

4

8

3

4

7

6

SBF-7

B134

ECM

B47

3

4

1

2

5

6

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

10

E76

E77

21

32

33

22

B21

E2

E18

1

3

4 5 6

2

1 2

3 4

5

6

7

8

9

10

E77

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ

6
4

9

10

8

20
