EN(H6DO)(diag)-236

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CA:КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

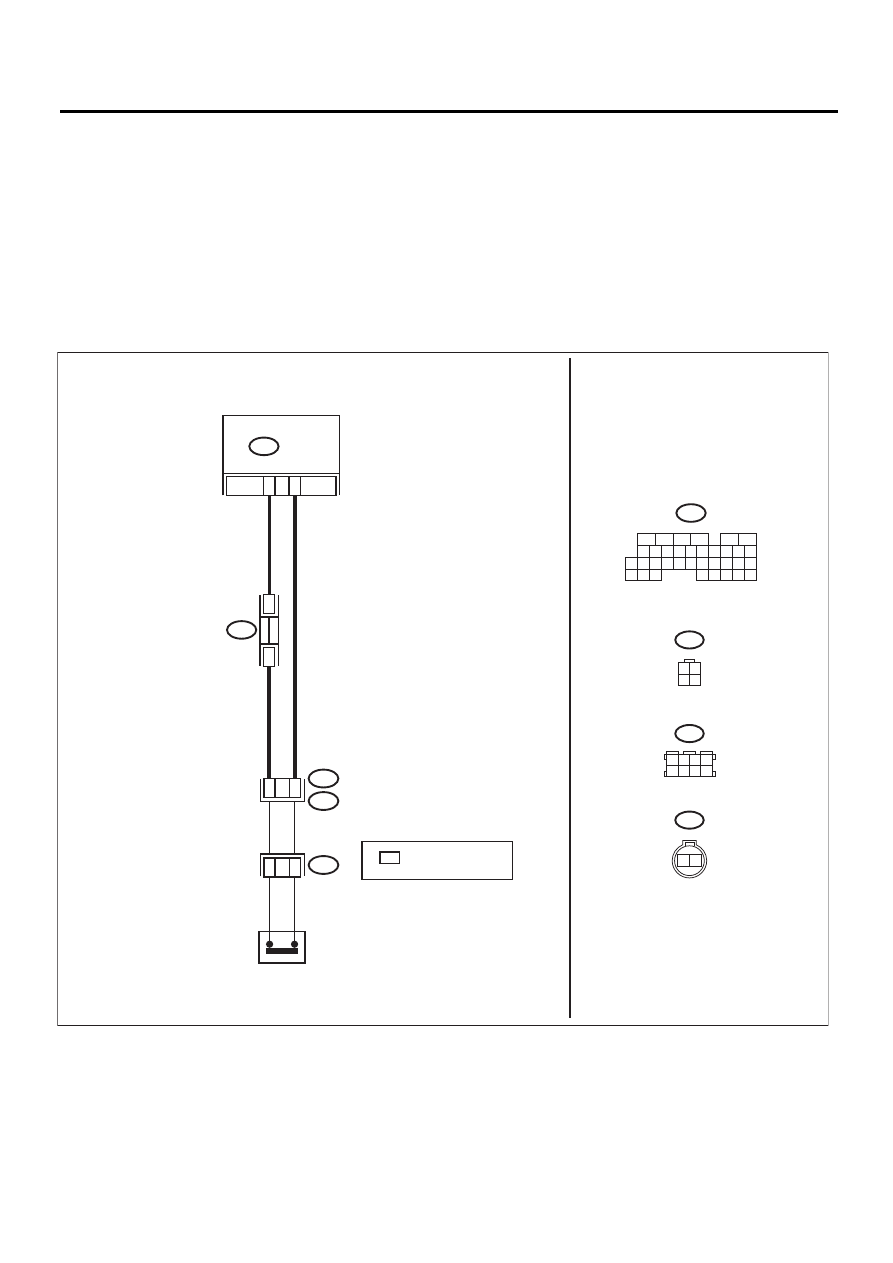

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06251

31

B128

B136

B122

6

1
3 4

2

1 2 3 4
5 6 7 8

B122

*

*

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

*

T9

B128

1

3

T12

2

1

T12

2 1

ECM

ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

: ПРОИЗВОЛЬНЫЕ
  НОМЕРА КЛЕММ

EN(H6DO)(diag)-237

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в положение
ON.
2) Переместите рычаг переключения передач в любое
положение, кроме нейтрального.
3) Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B136) № 31 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от ECM и разъем проводки
трансмиссии (T9).
3) Измерьте сопротивление между ECM и массой ку-
зова.

Разъем и клемма

(B136) № 31 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Устраните корот-
кое замыкание в
проводке транс-
миссии или заме-
ните датчик ней-
тральной переда-
чи.

Устраните замы-
кание на массу в
проводке между
ECM и разъемом
проводки транс-
миссии.

EN(H6DO)(diag)-238

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CB:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06251

31

B128

B136

B122

6

1
3 4

2

1 2 3 4
5 6 7 8

B122

*

*

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

*

T9

B128

1

3

T12

2

1

T12

2 1

ECM

ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

: ПРОИЗВОЛЬНЫЕ
  НОМЕРА КЛЕММ

EN(H6DO)(diag)-239

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CC:КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ ПРУЖИНЫ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H6DO)(diag)-265, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

CD:КДН P1492 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H6DO)(diag)-241, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

CE:КДН P1493 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА № 1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H6DO)(diag)-243, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в по-
ложение ON.
2) Переместите рычаг переключения пере-
дач в нейтральное положение.
3) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше, чем 1
В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от ECM и разъем
проводки трансмиссии (T9).
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом проводки трансмиссии.

Разъем и клемма

(B136) № 31 — (B128) № 1:
(B136) № 6 — (B128) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом проводки
трансмиссии
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Переместите рычаг переключения пере-
дач в нейтральное положение.
2) Измерьте сопротивление между клемма-
ми разъема жгута проводов трансмиссии.

Разъем и клемма

(T9) № 1 — № 3:

Сопротивление составляет
менее 1 Ом?

Устраните пло-
хой контакт в
разъеме жгута
проводов транс-
миссии.

Устраните разрыв
цепи в проводке
трансмиссии или за-
мените датчик ней-
тральной передачи.
