EN(H6DO)(diag)-232

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BU:КДН P0605 ВНУТРЕННЯЯ ОШИБКА ПОСТОЯННОГО

ЗАПОМИНАЮЩЕГО УСТРОЙСТВА (ПЗУ) БЛОКА УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0607. <См. EN(H6DO)(diag)-233, КДН
P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ, Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики не-
исправности (КДН)”. <См.
EN(H6DO)(diag)-97, Спи-
сок кодов диагностики не-
исправностей (КДН).>

Даже если горит
контрольная лампа
обнаружения неис-
правности, цепь в
настоящий момент
работает нормаль-
но. Повторите неис-
правность, затем
выполните диагнос-
тику еще раз.

ПРИМЕЧАНИЕ:
В этом случае при-
чиной может быть
временный плохой
контакт в разъеме.

EN(H6DO)(diag)-233

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BV:КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
В зависимости от содержания неисправности, она определяется в одном из следующих случаев.
• Немедленно при распознавании неисправности
• Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

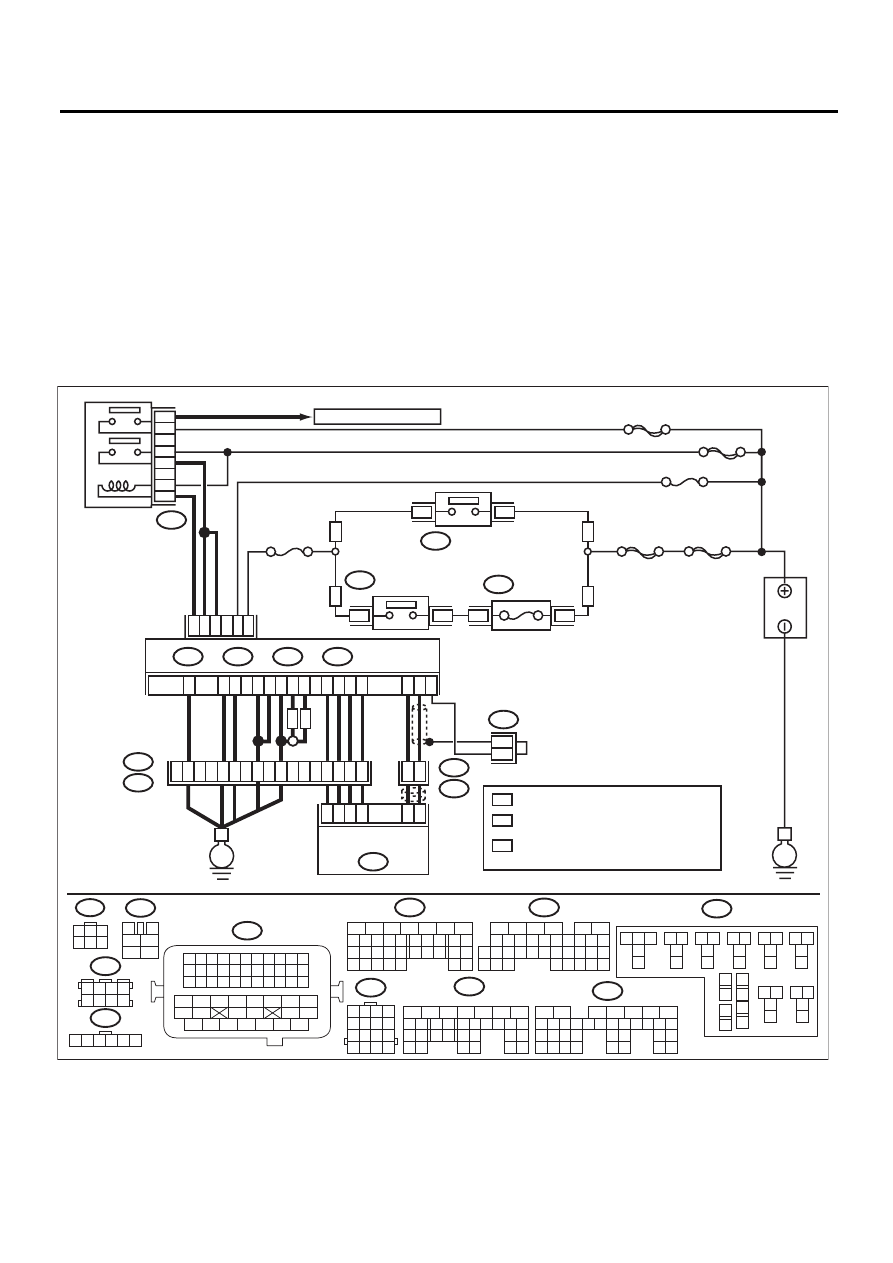

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

E

1

3

4 5 6

2

A1

9

D4

D5

A29

C1

4

A5

D2

A3

C1

5

A7

B5

2

B47

1

4

6

5

3

B2

C23

B1

9

No.12

MT

RHD

D7

D3

D1

E2

B21

E

3

4

1

2

5

6

B47

B72

3 4

5 6

1 2

7 8

B122

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B21

1 2 3 4 5 6

E57

B134

A:

B135

B:

B137

D:

B136

C:

E57

A2

8

A1

8

C6

E1

B20

*

*

B122

4

6

SBF-6

No.13

SBF-5

ГЛАВНЫЙ SBF

SBF-7

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B135

B:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

A:

1 2 3 4
5 6 7 8
9 10 11 12

14

13

15 16

B20

EN-06208

*

WP

OP

B72

3

1

B425

36

37

B425

26

27

WP

OP

WP

OP

B425

1 2

4

3

5

6

8

7

9

10

12

11

13

14

16

15

17

26

27

18

20

19

21

22

24

23

25

34

36

35

37

38

40

39

41

30

31

28

29

32

33

16

15

5

1

2

3

52

37

35

36

34

20

39

3

8

19

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ПРЕДОХРА-

НИТЕЛЬ

К ДАТЧИКУ КИСЛОРОДА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ECM

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

EN(H6DO)(diag)-234

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составля-
ет 10— 13В?

Переходите к ша-
гу 2.

Устраните разрыв
или короткое замы-
кание на массу в цепи
питания.

2

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Запустите двигатель.
2) Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составля-
ет 13 — 15 В?

Переходите к ша-
гу 3.

Устраните разрыв
или короткое замы-
кание на массу в цепи
питания.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и блока элект-
ронной дроссельной заслонки.
3) Измерьте сопротивление в проводке между
ECM и разъемом блока электронной дроссельной
заслонки.

Разъем и клемма

(B134) № 19 — (E57) № 5:
(B134) № 29 — (E57) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв це-
пи в проводке между
ECM и разъемом бло-
ка электронной дрос-
сельной заслонки.

4

ПРОВЕРКА ПРОВОДКИ ЦЕПИ МАССЫ ECM.
Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B134) № 3 (+) — Масса кузова (–):
(B134) № 5 (+) — Масса кузова (–):
(B137) № 1 (+) — Масса кузова (–):
(B137) № 2 (+) — Масса кузова (–):
(B137) № 3 (+) — Масса кузова (–):
(B137) № 7 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните следую-
щие неполадки.
• Подтяните клемму
массы двигателя.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

EN(H6DO)(diag)-235

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BW:КДН P0638 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ УПРАВЛЕНИЯ

ПРИВОДОМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (БАНК 1)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H6DO)(diag)-265, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

BX:КДН P0691 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

BY:КДН P0692 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

BZ:КДН P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ЗАПРОС

КОНТРОЛЬНОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу AT. <См. 5AT(diag)-2, Базовая про-
цедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН используя
“Список кодов диагности-
ки неисправности (КДН)”.
<См. EN(H6DO)(diag)-97,
Список кодов диагностики
неисправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H6DO)-8, Сис-
тема вентилято-
ра радиатора.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН исполь-
зуя “Список кодов диа-
гностики неисправности
(КДН)”. <См.
EN(H6DO)(diag)-97, Спи-
сок кодов диагностики не-
исправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H6DO)-8,
Система венти-
лятора радиато-
ра.>
