EN(H6DO)(diag)-224

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

РАЗРЫВ ЦЕПИ В ПРОВОДКЕ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и электро-
магнитного клапана управления продувкой ад-
сорбера.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 29 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке меж-
ду ECM и разъемом
электромагнитного
клапана управления
продувкой адсорбера.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте сопротивление между клеммами
электромагнитного клапана управления про-
дувкой адсорбера.

Клеммы

№ 1 — № 2:

Сопротивление составля-
ет менее 1 Ом?

Замените электромаг-
нитный клапан управ-
ления продувкой ад-
сорбера. <См.
EC(H6DO)-7, Электро-
магнитный клапан уп-
равления продувкой
адсорбера.>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H6DO)(diag)-225

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BN:КДН P0462 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “А”

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0463. <См. EN(H6DO)(diag)-225, КДН
P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА “A”, Процедура диа-
гностики с использованием кодов диагностики неисправностей (КДН).>

BO:КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

BP:КДН P0500 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ “А”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на Subaru
Select Monitor КДН P0462 или
P0463?

Проверьте ком-
бинацию прибо-
ров. <См. IDI-16,
ПРОВЕРКА ДАТ-
ЧИКА УРОВНЯ
ТОПЛИВА, ПРО-
ВЕРКА, Система
комбинации при-
боров.>

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае причиной
может быть времен-
ный плохой контакт в
разъеме.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН СИСТЕМЫ ABS.
Проверьте КДН системы ABS.

Отображаются ли КДН сис-
темы ABS?

Проведите диагностику
в соответствии с КДН.
<См. ABS(diag)-38, Спи-
сок кодов диагностики
неисправностей
(КДН).>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H6DO)(diag)-226

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BQ:КДН P0512 ЦЕПЬ ЗАПРОСА СТАРТЕРА

1. МОДЕЛЬ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

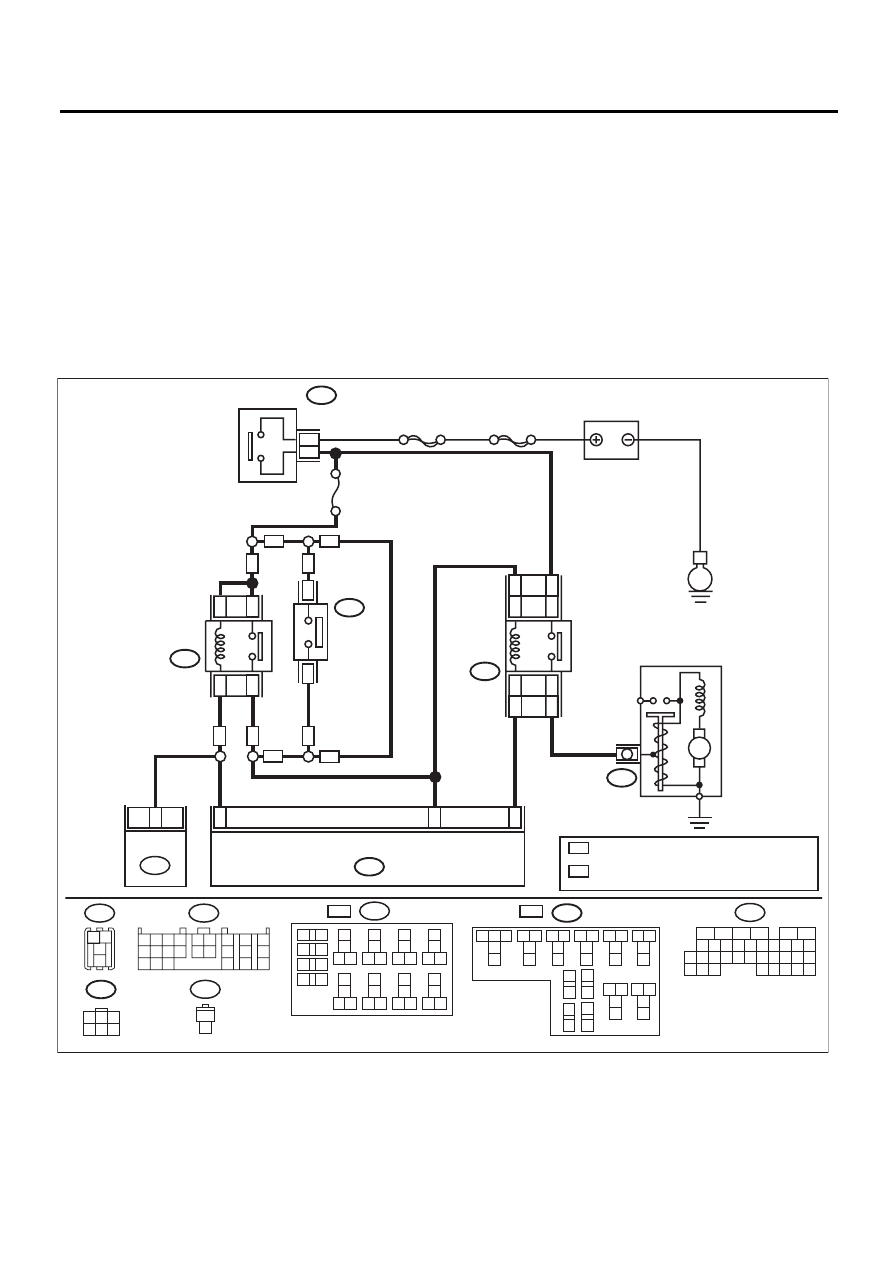

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

31

32

20

No.21

B225

ГЛАВНЫЙ SBF

SBF-6

E

22

24

15

13

16

14

23

25

B136

B72

B14

M

2

3

B72

1

3

4 5 6

2

AT

AT

ECM

B226

B106

2

1

3

4

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

MT

OC

OC

9

10

1 2 3

4
5

6 7

8

11

12

14 15

16

13

18 19

20

17

22 23

24

21

38 39

40
41

37

34 35

36

33

30

31

32

29

26

27

28

25

B225

EN-06201

MT

LHD

LHD

RHD

RHD

LHD

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

:

RHD :

19

B55

AT

B55

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

B226

3
4

1 2

2

1

OC

WC

WC

WC

B106

1
2

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ

 СТАРТЕРА

ДАТЧИК
НАЖАТИЯ
ПЕДАЛИ
СЦЕПЛЕНИЯ

: МОДЕЛЬ БЕЗ СИСТЕМЫ ЗАПУСКА ДВИГАТЕЛЯ
  ПРИ ВЫЖАТОЙ ПЕДАЛИ СЦЕПЛЕНИЯ

: МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА ДВИГАТЕЛЯ
  ПРИ ВЫЖАТОЙ ПЕДАЛИ СЦЕПЛЕНИЯ

РЕЛЕ

 БЛОКИРАТОРА

TCM

EN(H6DO)(diag)-227

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H6DO)(diag)-97,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

(B136) № 32 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните короткое за-
мыкание на цепь пита-
ния в проводке между
ECM и выключателем
зажигания.

Устраните пло-
хой контакт в
разъеме ECM.
