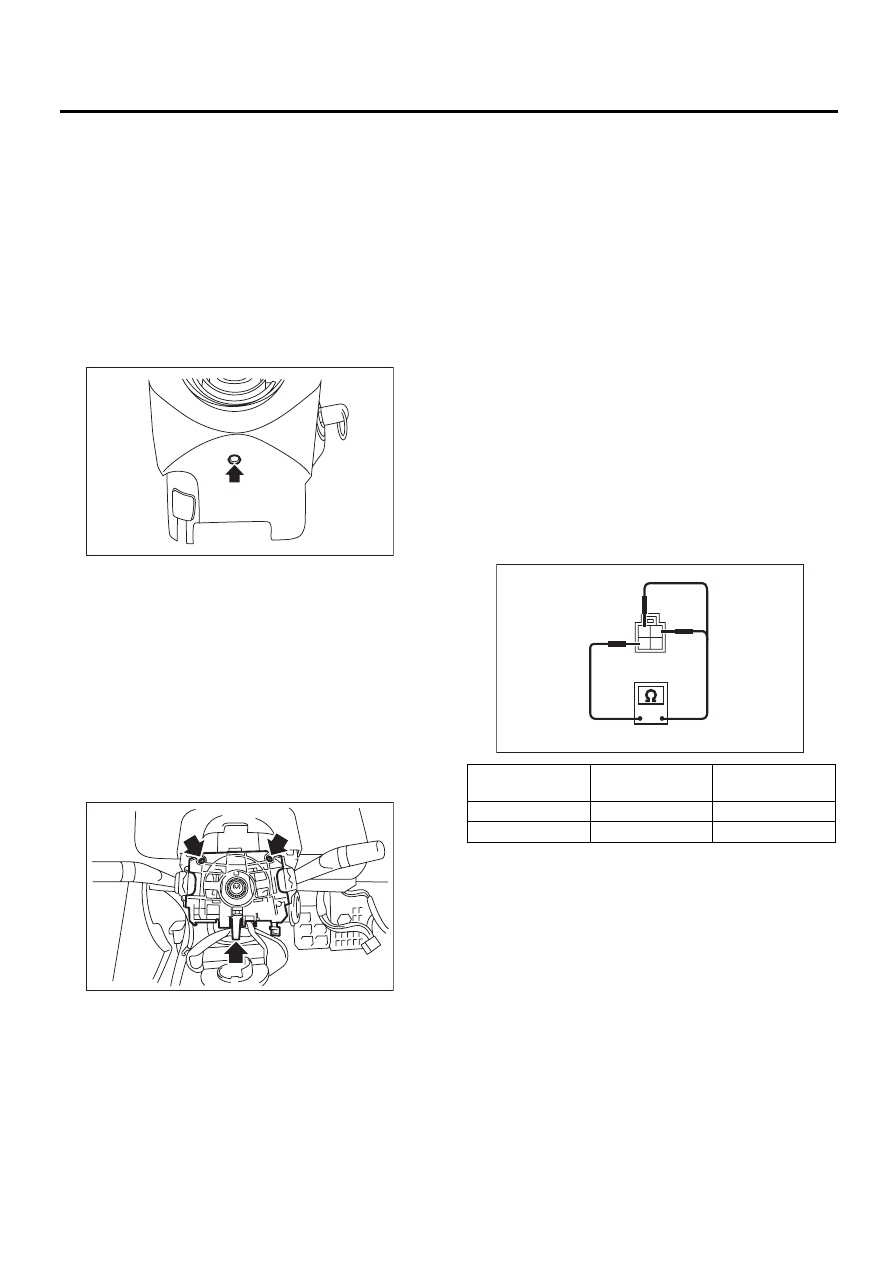

LI-18

Узел основания комбинированного переключателя

СИСТЕМА ОСВЕЩЕНИЯ

12.Узел основания

комбинированного
переключателя

A: СНЯТИЕ

1) Снимите модуль подушки безопасности во-
дителя. <См. AB-15, СНЯТИЕ, Модуль подушки
безопасности водителя.>
2) Снимите рулевое колесо. <См. PS-19, СНЯ-
ТИЕ, Рулевое колесо.>
3) Отверните винты и снимите нижний кожух
рулевой колонки.

4) В моделях, оснащенных подрулевым пере-
ключателем передач, снимите узел переклю-
чателя передач на рулевом колесе. <См. CS-
42, СНЯТИЕ, Узел переключателя передач на
рулевом колесе.>
5) Снимите комбинированный переключатель.
<См. LI-10, СНЯТИЕ, Комбинированный пере-
ключатель (освещение).> <См. WW-10, СНЯ-
ТИЕ, Комбинированный переключатель (стек-
лоочистители).>
6) Выверните четыре винта и снимите поворот-
ный разъем рулевой колонки.
7) Снимите три винта.

8) Отсоедините разъем и снимите узел основа-
ния комбинированного переключателя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Перед установкой рулевого колеса обяза-
тельно проведите регулировку, совместив на-
правление поворотного разъема и рулевой ко-
лонки. <См. AB-27, РЕГУЛИРОВКА, Поворот-
ный разъем рулевой колонки.>

C: ПРОВЕРКА

1. УЗЕЛ ОСНОВАНИЯ
КОМБИНИРОВАННОГО
ПЕРЕКЛЮЧАТЕЛЯ

Проверьте узел основания комбинированного
переключателя и поворотный разъем рулевой
колонки на предмет наличия трещин и дефор-
мации. При выявлении повреждений, замените
их новыми.

2. ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНЫХ
ФОНАРЕЙ

Измерьте сопротивление между клеммами вы-
ключателя стояночных фонарей.

WW-00431

LI-00271

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

2 и 4

Менее 1 Ом

ON (ВКЛ)

1 и 4

Менее 1 Ом

LI-00183

1

2

3

4

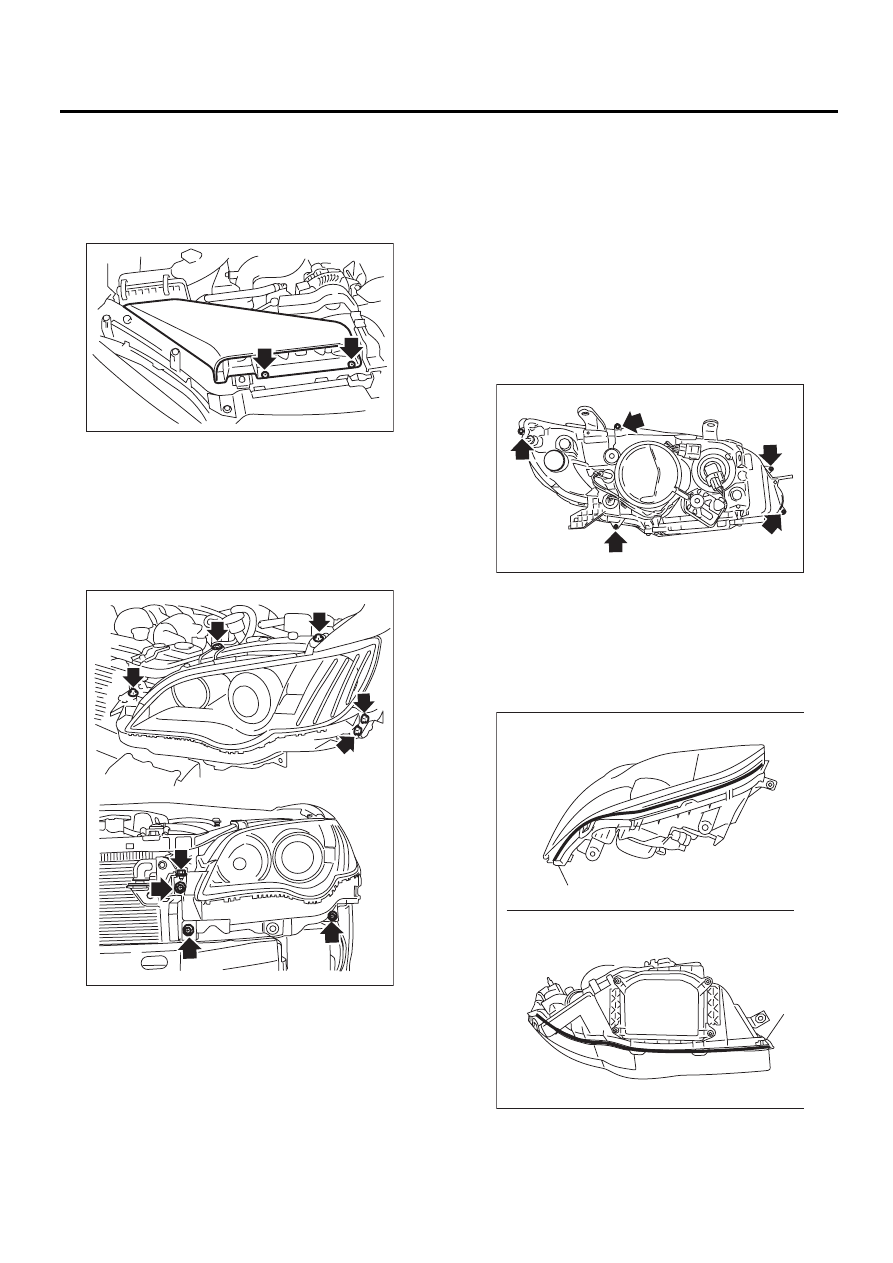

LI-19

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

13.Узел фары

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите канал воздухозаборника. (При сня-
тии лампы правой фары).

3) Снимите переднюю решетку. <См. EI-25,
СНЯТИЕ, Решетка радиатора.>
4) Снимите передний бампер. <См. EI-31, СНЯ-
ТИЕ, Передний бампер.>
5) Отсоедините разъемы жгута проводов.
6) Отверните семь болтов, высвободите фик-
сатор, затем отсоедините узел фары и угловую
скобу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: РАЗБОРКА

1. РАССЕИВАТЕЛЬ

ОСТОРОЖНО:
• Не прикасайтесь к стеклянной поверхнос-
ти лампы.
• Не прикасайтесь к внутренней поверхнос-
ти рассеивателя (выступающая часть) или к
светоотражателю.
• Замените прокладку на новую.
• Снимите лампу указателя поворота и лам-
пу стояночного/габаритного фонаря.
1) Снимите узел фары. <См. LI-19, СНЯТИЕ,
Узел фары.>
2) Отверните пять винтов.

3) При помощи промышленного фена нагрейте
участок уплотнения, соединяющий поверх-
ность рассеивателя с узлом фары.
ОСТОРОЖНО:
Не допускайте нагрева какого-либо участка
уплотнения или узла фары до 100°C (212°F)
или более.

LI-00273

LI-00688

(A) Верхняя часть узла фары
(B) Нижняя часть узла фары

(C) Участок нагревания

LI-00693

(B)

(A)

(C)

(C)

LI-00689

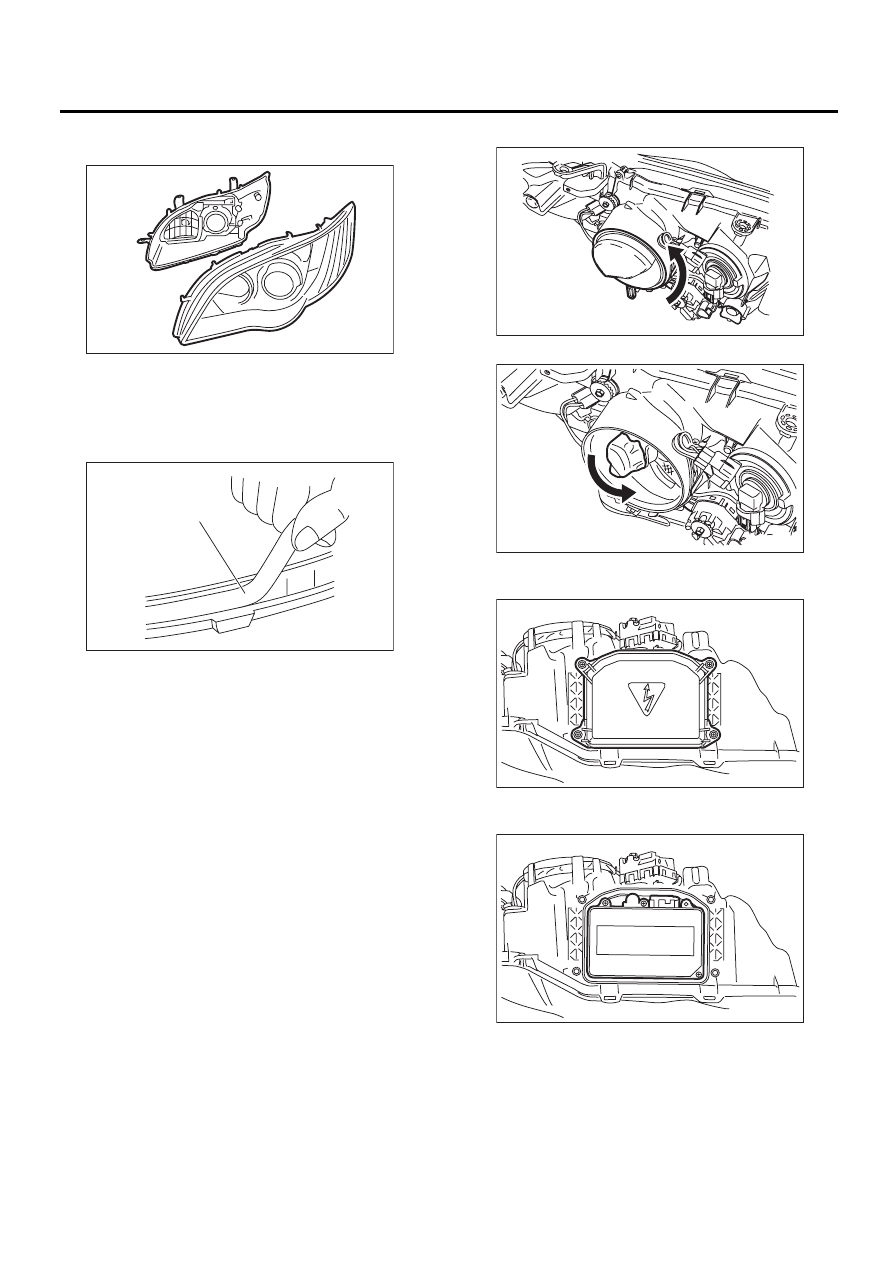

LI-20

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

4) Высвободите крючок и извлеките рассеива-
тель из узла фары.

5) Снимите прокладку (A) с канавки для уплот-
нения.

ОСТОРОЖНО:
Снимите прокладку полностью, не остав-
ляя никаких ее остатков.

2. БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ
ФАРЫ С ЛАМПОЙ ВЫСОКОЙ
ИНТЕНСИВНОСТИ СВЕЧЕНИЯ

ОСТОРОЖНО:
• Запрещается выполнять работы с влаж-
ными руками.
• В цепи фар с лампами высокой интенсив-
ности свечения проходит очень высокое на-
пряжение. Перед началом работ убедитесь
в том, что электропитание отключено.
• Не оставляйте фару без балластного со-
противления на длительное время. Пыль,
влага и т.п., проникающие в фару, влияют
на ее эксплуатационные характеристики.
1) Отсоедините провод массы от аккумулятора.
2) Снимите узел фары. <См. LI-19, СНЯТИЕ,
Узел фары.>

3) Снимите заднюю крышку.

4) Отсоедините разъем жгута проводов.

5) Ослабьте винты и снимите накладку баллас-
тного сопротивления.

6) Ослабьте винты и снимите балластное со-
противление.

(A) Прокладка

LI-00690

LI-00060

(A)

LI-00691

LI-00692

LI-00694

LI-00695

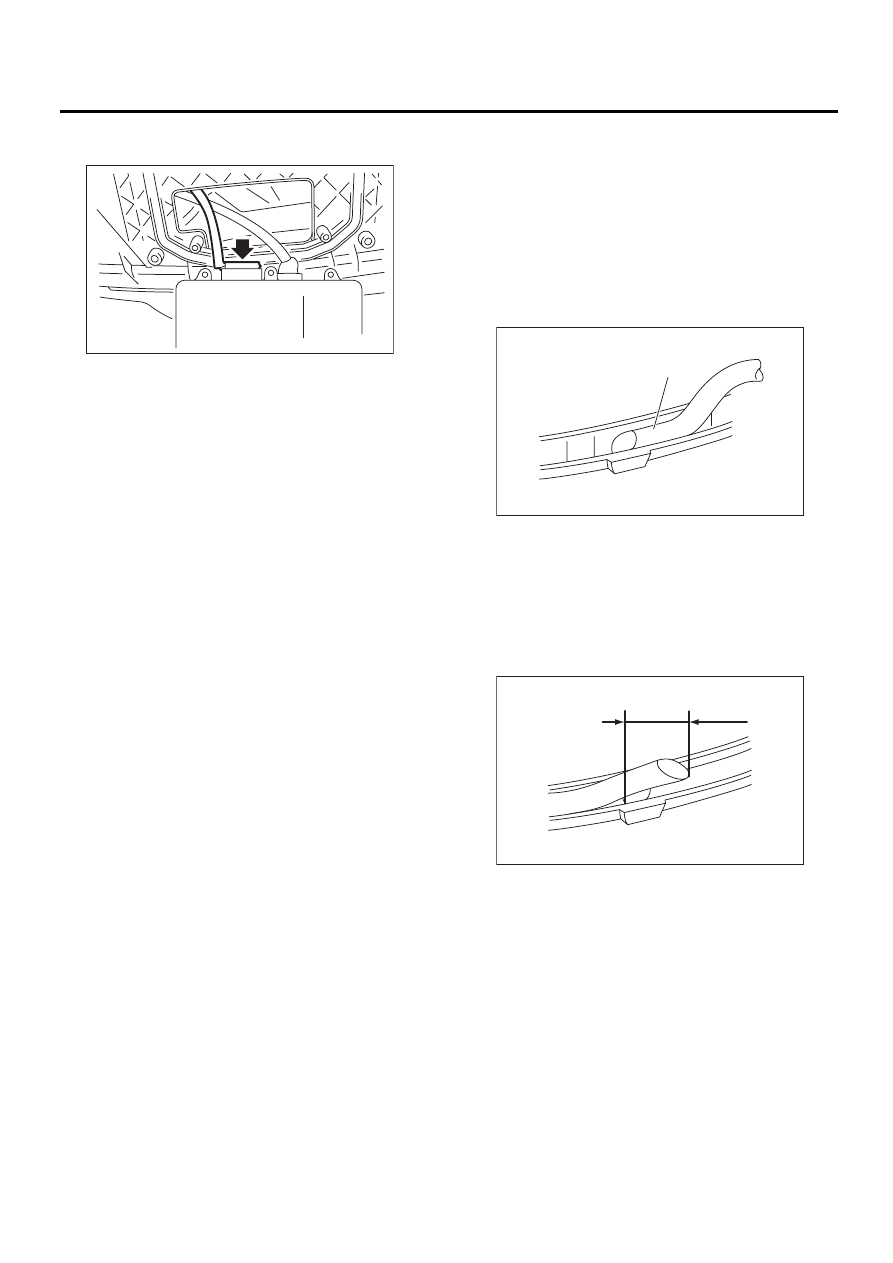

LI-21

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

7) Отсоедините разъем от балластного сопро-
тивления фары.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить кре-
пежные лапки.
8) Поверните винт регулировки света фары та-
ким образом, чтобы пучок света был направ-
лен вверх. Обеспечьте достаточное место для
пропускания патрона через фару.

ОСТОРОЖНО:
Убедитесь в том, что светоотражатель и
рассеиватель излучателя не мешают корпу-
су выступающей части.
9) Вставьте патрон в переднюю часть кронш-
тейна светоотражателя.
10) Поверните винт регулировки фары таким
образом, чтобы луч был направлен вниз. Обес-
печьте достаточное место для пропускания
патрона под кронштейном светоотражателя.

ОСТОРОЖНО:
Убедитесь в том, что светоотражатель и
рассеиватель излучателя не мешают корпу-
су выступающей части.
11) Снимите детали патрона фары с нижней
части корпуса.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы детали
патрона не попали между светоотражате-
лем и корпусом.

D: СБОРКА

1) Отрежьте кусочек уплотнительной проклад-
ки (A) под углом 45°.
2) Повернув прокладку (А) срезом вверх,
вставьте ее в канавку уплотнения.

ОСТОРОЖНО:
• Если прокладка выступает, медленно из-
влеките ее из канавки.
• Не растягивайте прокладку. (Если проклад-
ка растянется, герметизация нарушится.)

3) После установки прокладки вокруг уплотне-
ния обрежьте ее кончик под углом 45°, так,
чтобы длина прокладки на 10 мм превышала
окружность уплотнения, и кончики накладыва-
лись друг на друга. Затем с помощью отвертки
утопите прокладку в канавку уплотнения.

4) Совместите рассеиватель с узлом фары, а
затем вставьте рассеиватель в узел фары.

ОСТОРОЖНО:
При установке рассеивателя убедитесь в
снятии лампы указателя поворота и лампы
стояночного/габаритного фонаря.
5) Зацепите крючок и вставьте фиксатор и
винт.
6) Поместите герметизированную часть узла
фары в воду и проверьте, не проникает ли вода
внутрь фары.

ОСТОРОЖНО:
Убедитесь в том, что вода не проникает
внутрь фары через патрон лампы и венти-
ляционное отверстие.

LI-00462

(A) Прокладка

LI-00061

(A)

LI-00062

10 мм
