Комбинированный переключатель (освещение)

СИСТЕМА ОСВЕЩЕНИЯ

9. Комбинированный

переключатель
(освещение)

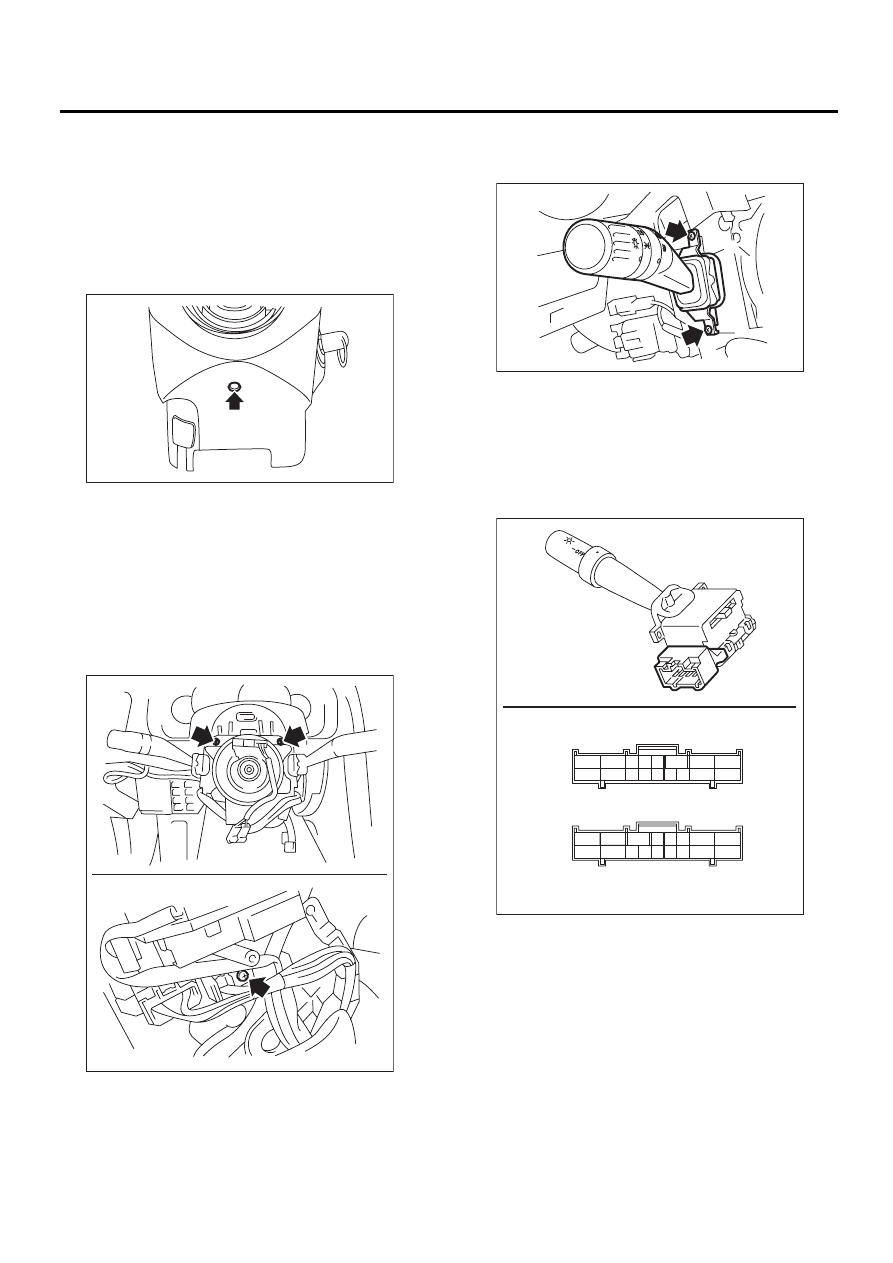

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винты и снимите кожухи рулевой
колонки (верхний и нижний).

3) В моделях, оснащенных подрулевым пере-
ключателем передач, снимите узел переклю-
чателя передач на рулевом колесе. <См. CS-
42, СНЯТИЕ, Узел переключателя передач на
рулевом колесе.>
4) Отсоедините разъем от комбинированного
переключателя.
5) Отверните три винта и извлеките узел осно-
вания комбинированного переключателя.
(Только модель KA)

6) Отверните винты крепления переключате-
ля, а затем снимите комбинированный пере-
ключатель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами
комбинированного переключателя.

WW-00431

LI -00332

(A) Модель с левосторонним управлением и модель EK

(B) Модель KA

LI-00331

OFF

OFF

LI-00839

1514131211 10

9

17

16

6 5 4

3

2

1

8

7

1514131211 10

9

17

16

6

5 4 3

2

1

8

7

(A)

(B)

LI-11

Комбинированный переключатель (освещение)

СИСТЕМА ОСВЕЩЕНИЯ

1. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ

• Модель с левосторонним управлением и мо-
дель EK

• Модель KA

2. ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР И
ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ
ОБГОНА

• Модель с левосторонним управлением и мо-
дель EK

• Модель KA

3. ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ
ПОВОРОТА

• Модель с левосторонним управлением и мо-
дель EK

• Модель KA

4. ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА

• Модель с левосторонним управлением и мо-
дель EK

• Модель KA

5. ЗАДНИЙ ПРОТИВОТУМАННЫЙ
ФОНАРЬ

• Модель с левосторонним управлением

• Модель EK

• Модель KA

Положение переклю-

чателя

Номер клем-

мы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

Заднее освещение

14 и 16

Менее 1 Ом

Переднее освещение

13, 14 и 16

Менее 1 Ом

Положение переклю-

чателя

Номер клем-

мы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

Заднее освещение

15 и 9

Менее 1 Ом

Переднее освещение

14, 15 и 9

Менее 1 Ом

Положение пере-

ключателя

Номер клеммы

Нормативное

значение

Обгон

7, 8 и 16

Менее 1 Ом

Ближний свет

17 и 16

Менее 1 Ом

Дальний свет

7 и 16

Менее 1 Ом

Положение пере-

ключателя

Номер клеммы

Нормативное

значение

Обгон

1, 2 и 9

Менее 1 Ом

Ближний свет

10 и 9

Менее 1 Ом

Дальний свет

2 и 9

Менее 1 Ом

Положение переключа-

теля

Номер

клеммы

Нормативное

значение

Левое

1 и 2

Менее 1 Ом

Нейтральная передача

 —

1 МОм или более

Правое

2 и 3

Менее 1 Ом

Положение переклю-

чателя

Номер

клеммы

Нормативное

значение

Левое

6 и 7

Менее 1 Ом

Нейтральная передача

 —

1 МОм или более

Правое

7 и 8

Менее 1 Ом

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

ON (ВКЛ)

10 и 11

Менее 1 Ом

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

12 и 9

1 МОм или более

ON (ВКЛ)

Менее 1 Ом

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

ON (ВКЛ)

12 и 16

Менее 1 Ом

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

10 и 12

1 МОм или более

ON (ВКЛ)

Менее 1 Ом

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

16 и 13

1 МОм или более

ON (ВКЛ)

Менее 1 Ом

LI-12

Система регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

10.Система регулировки

уровня светового пучка
фар

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ОБОРУДОВАНИЕ ДЛЯ РЕГУЛИРОВКИ
ПУЧКА СВЕТА ФАР

<См. WI-263, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Систе-
ма регулировки уровня светового пучка фар.>

B: ПРОВЕРКА

1. ПРИВОД РЕГУЛЯТОРА УРОВНЯ
СВЕТОВОГО ПУЧКА ФАР

1) Включите фары
2) Переведите переключатель в последова-
тельности 0

→ 1 → 2 → 3 → 4 → 5, и проверьте,

снижается ли уровень светового пучка фар.

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА
УРОВНЯ СВЕТОВОГО ПУЧКА ФАР

Подсоедините тестер цепи к аккумулятору и
разъему переключателя регулятора уровня
светового пучка фар. Измерьте напряжение
переключателя в каждом положении.

Положение пе-

реключателя

Номер клеммы

Нормативное значе-

ние

0

6, 7 (+) и акку-

мулятор (–)

84 — 89% напряже-

ния аккумулятора

1

67 — 73% напряже-

ния аккумулятора

2

51 — 57% напряже-

ния аккумулятора

3

36 — 41% напряже-

ния аккумулятора

4

21 — 26% напряже-

ния аккумулятора

5

7 — 10% напряже-

ния аккумулятора

LI-00270

v

3

2 1

8 7 6 5 4

LI-13

Система автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

11.Система автоматической регулировки уровня светового

пучка фар

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-263, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система регулировки уровня светового пучка фар.>

B: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

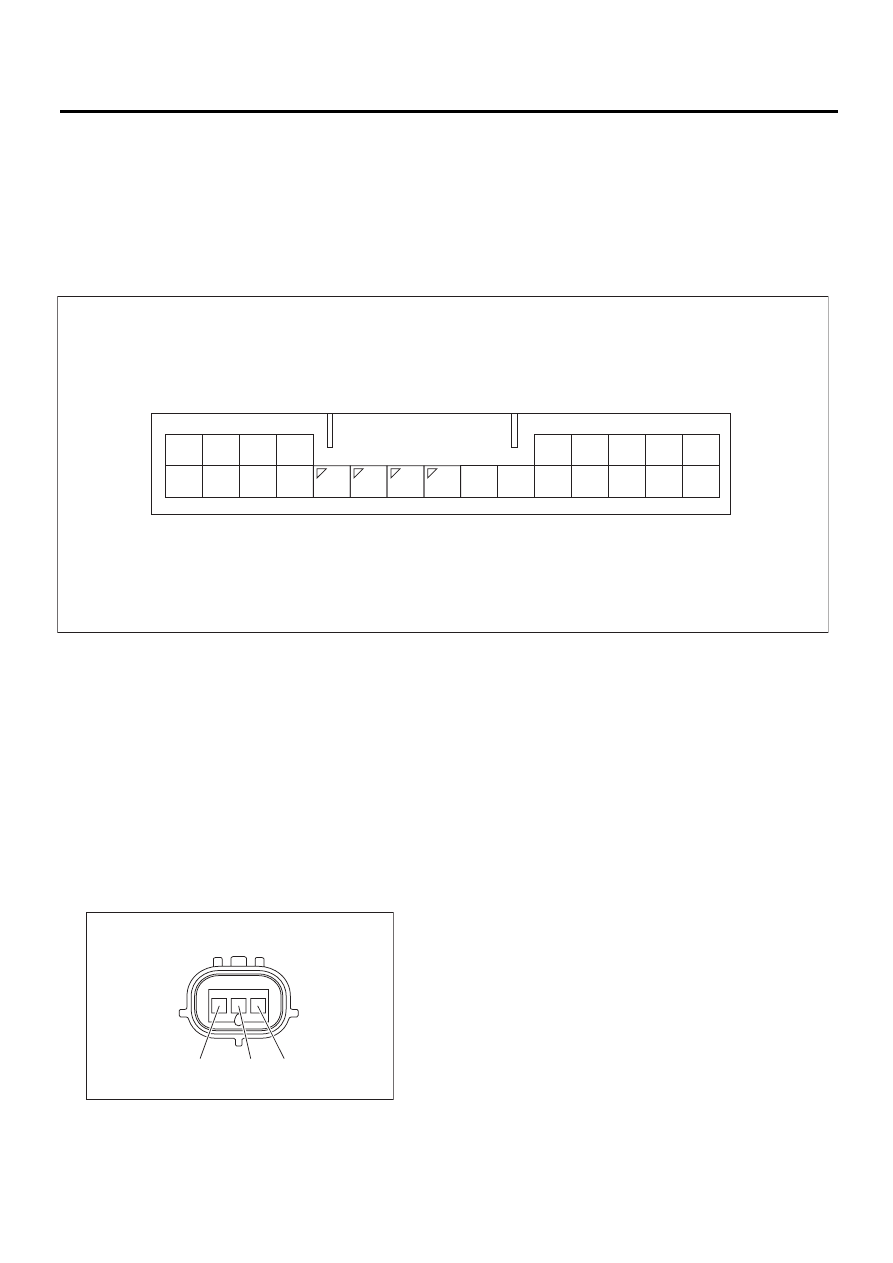

1. РАСПОЛОЖЕНИЕ КЛЕММ РАЗЪЕМА

2. РАСПОЛОЖЕНИЕ КЛЕММ ДАТЧИКА
ВЫСОТЫ АВТОМОБИЛЯ

(1)

Источник электропита-
ния зажигания

(9)

МАССА

(17) Выходной сигнал управления при-

водом

(2)

Не используется

(10) Источник электропитания привода

(18) Не используется

(3)

Сигнал включения фар

(11) Не используется

(19) Входной сигнал заднего датчика

(4)

Не используется

(12) Электропитание заднего датчика

(20) Входной сигнал переднего датчика

(5)

Не используется

(13) Источник электропитания переднего

датчика

(21) Масса заднего датчика

(6)

Выходной сигнал предуп-
реждающей лампы

(14) Не используется

(22) Масса переднего датчика

(7)

Не используется

(15) Не используется

(23) Масса привода

(8)

Не используется

(16) Входной импульс скорости автомобиля (24) Не используется

LI-00549

24

9

23

8

22

7

21

20

19

18

17

16

15

6

14

5

13

4

12

3

11

2

10

1

(3)

(2)

(1)

LI-00550

(1) МАССА

(2) Выходной сигнал

(3) Источник электропитания
