ME(H4SO)-16

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

7. ОПОРЫ ДВИГАТЕЛЯ

(1)

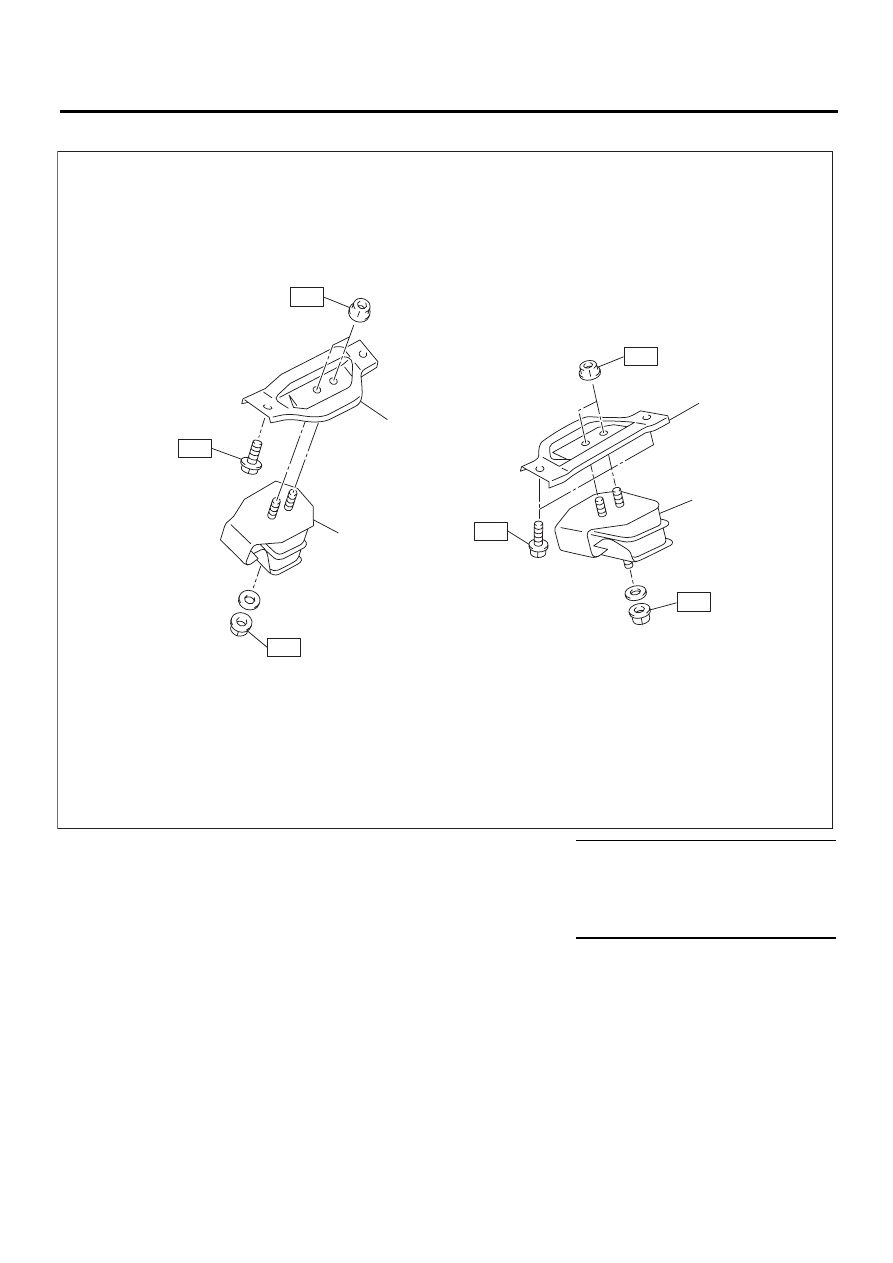

Передняя резиновая подушка

(2)

Передний монтажный кронш-
тейн двигателя

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)









T1: 35 (3,6, 25,8)









T2: 42 (4,3, 31,0)









T3: 85 (8,7, 62,7)

ME-00413

T2

T1

T1

T3

T3

(2)

(2)

(1)

(1)

T2

ME(H4SO)-17

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или узлов.
• Все детали должны быть тщательно очище-
ны, обращая особое внимание на масляные ка-
налы двигателя, поршни и вкладыши.
• Вращающиеся и двигающиеся детали, такие
как поршни, вкладыши и шестерни перед сбор-
кой необходимо покрыть смазкой.
• Будьте осторожны и не допускайте контакта
масла, смазки или охлаждающей жидкости с
ремнем ГРМ, диском сцепления и маховиком.
• Все снятые детали, которые должны быть
использованы повторно, необходимо устанав-
ливать в изначальном положении и направле-
нии.
• При необходимости, болты, гайки и шайбы
следует заменять на новые.
• Даже если ранее выполнялись необходимые
проверки, начинайте сборку с повторной про-
верки.
• Снимайте или устанавливайте двигатель в
той зоне, в которой готовы к использованию
цепные тали, подъемные устройства и т.д.
• Будьте осторожны, чтобы не повредить ок-
рашенные поверхности панелей кузова инстру-
ментами, или не испачкать сиденья и окна ох-
лаждающей жидкостью или маслом. При необ-
ходимости, накрывайте крылья защитными
чехлами.
• Перед началом работы подготовьте следую-
щее:
Инструменты, чистую ткань, емкости для сбо-
ра охлаждающей жидкости и масла, стальные
тросы, цепные тали, трансмиссионные домкра-
ты и т.д.

• При необходимости, поднимайте или опус-
кайте автомобиль. Обязательно установите
опоры в правильном положении.

ME(H4SO)-18

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

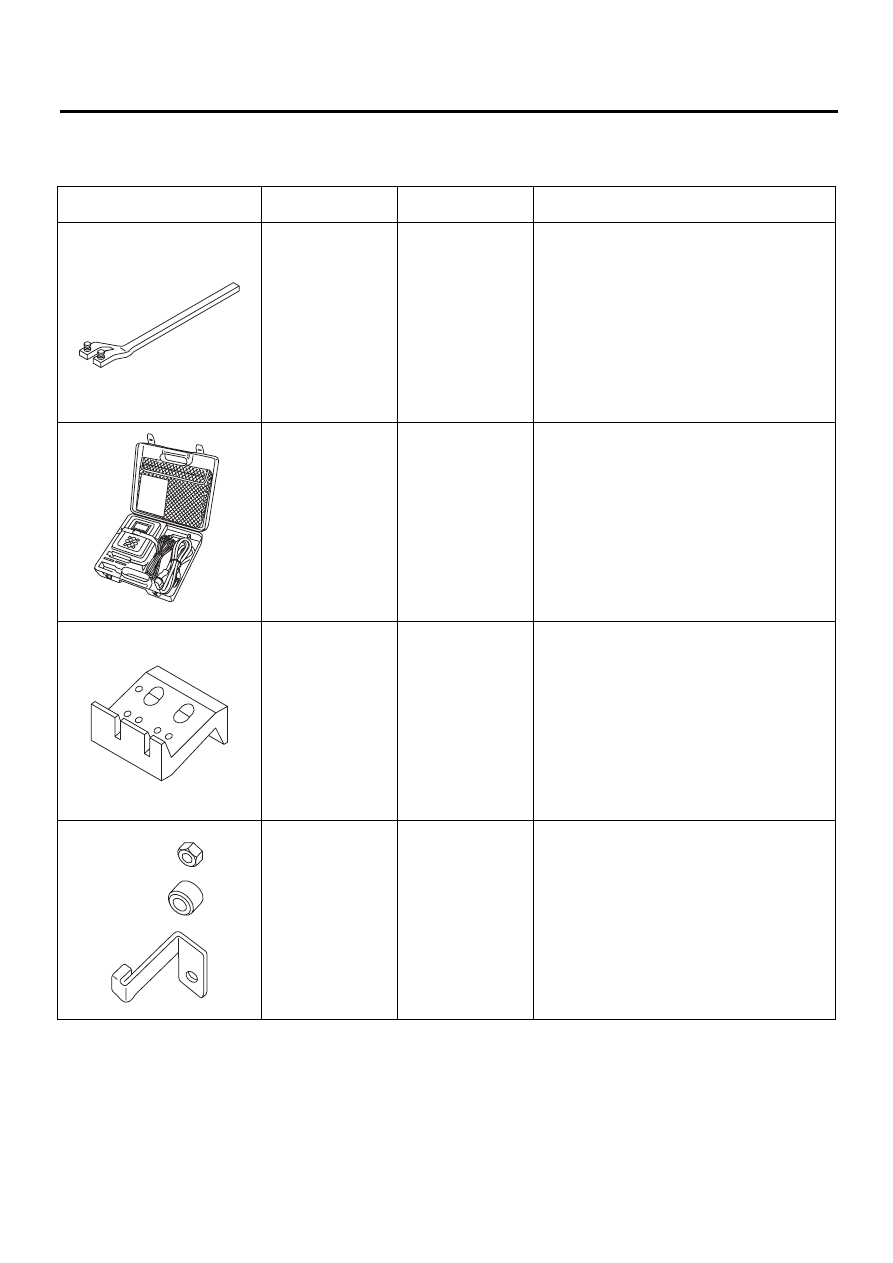

18231AA010

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

• Используется для снятия и установки звез-
дочки распределительного вала. (Левая сто-
рона)
• Также может использоваться КЛЮЧ ЗВЕЗ-
ДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
(499207100).

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

498267800

СТОЛ ГОЛОВКИ
БЛОКА ЦИЛИНД-
РОВ

• Используется для замены направляющих
втулок клапанов.
• Используется для снятия и установки кла-
панных пружин.

498277200

КОМПЛЕКТ СТО-
ПОРА

Используется для установки узла автомати-
ческой трансмиссии на двигатель.

ST18231AA010

ST1B022XG0

ST-498267800

ST-498277200

ME(H4SO)-19

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

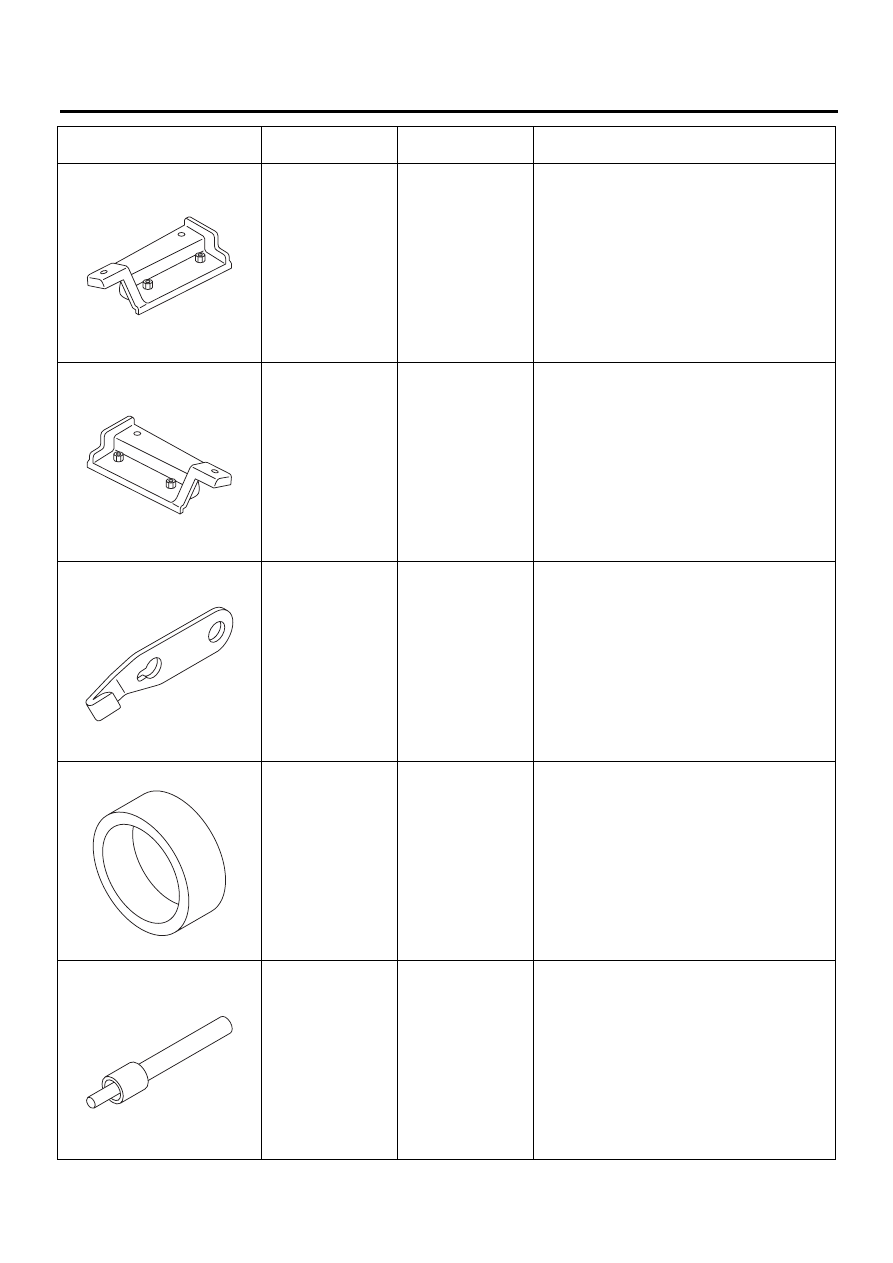

498457000

АДАПТЕР СТЕНДА
ДВИГАТЕЛЯ, ПРА-
ВЫЙ

Используется вместе со СТЕНДОМ ДВИГА-
ТЕЛЯ (499817100)

498457100

АДАПТЕР СТЕНДА
ДВИГАТЕЛЯ, ЛЕ-
ВЫЙ

Используется вместе со СТЕНДОМ ДВИГА-
ТЕЛЯ (499817100)

498497100

СТОПОР КОЛЕН-
ЧАТОГО ВАЛА

Используется для снятия и установки махо-
вика и ведущего диска.

498747300

НАПРАВЛЯЮЩАЯ
ПОРШНЯ

Используется для установки поршня в ци-
линдр.

498857100

НАПРАВЛЯЮЩАЯ
ДЛЯ УСТАНОВКИ
МАСЛОСЪЕМНЫХ
КОЛПАЧКОВ

Используется для запрессовки маслосъем-
ных колпачков направляющих втулок впуск-
ных и выпускных клапанов.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

ST-498457000

ST-498457100

ST-498497100

ST-498747300

ST-498857100
