Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 62

ME(H4SO)-8

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

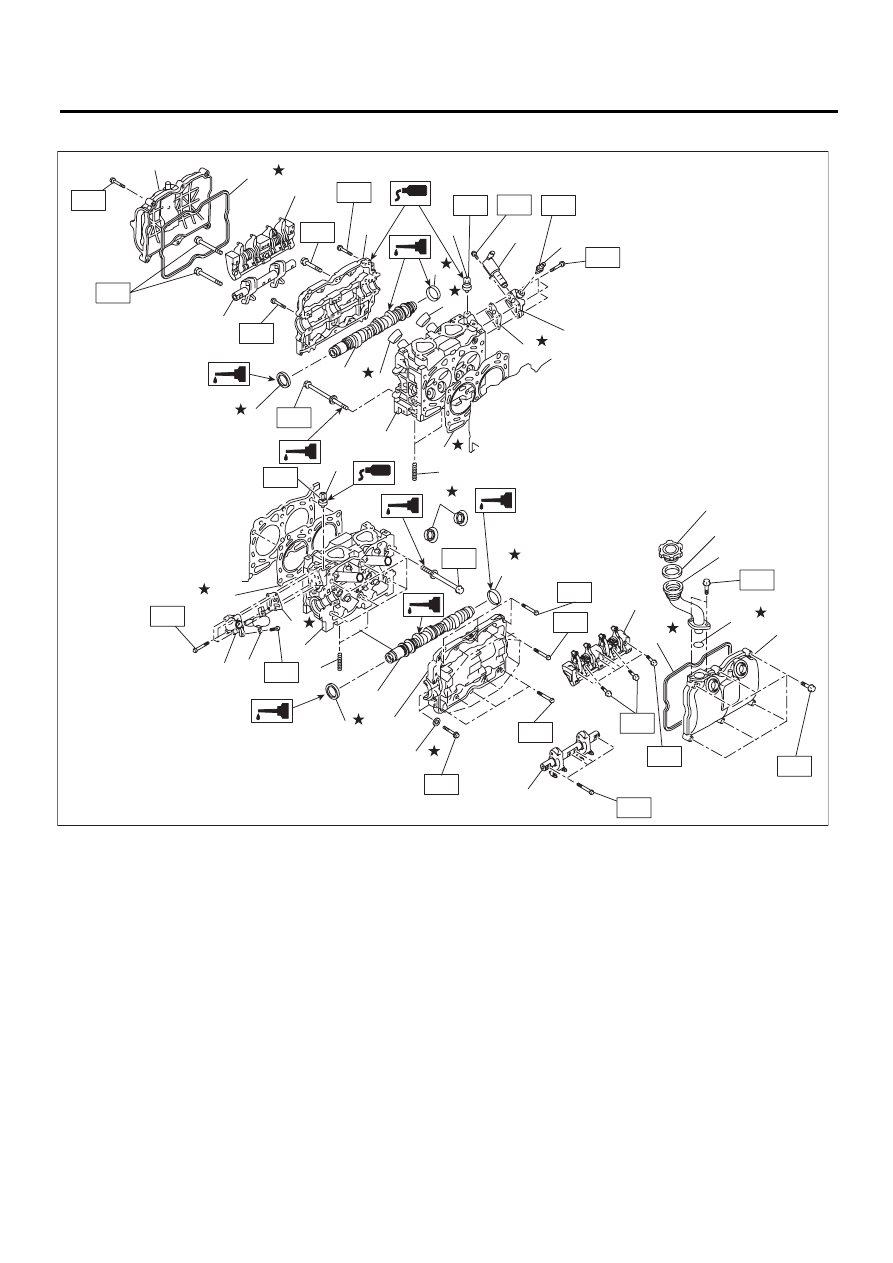

2. ГОЛОВКА БЛОКА ЦИЛИНДРОВ И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ME-03453

(17)

(21)

(10)

(11)

(30)

(19)

(28) (27)

(29)

(12)

(13)

(14)

(15)

(16)

(18)

(3)

(31)

(8)

(5)

(1)

(2)

(3)

(4)

(8)

(8)

(6)

(7)

(26)

(24)

(23)

(22)

(7)

(10)

(19)

T2

T5

(5)

(9)

(20)

T4

T8

T7

(2)

T9

T5

T6

T1

T1

T8

T7

T3

T2

T3

T3

T4

T3

T4

T5

(25)

T10

T11

T10

ME(H4SO)-9

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Клапанная крышка (правая)

(18)

Клапанная крышка (левая)

(31)

Уплотнительная шайба

(2)

Узел коромысел впускных кла-
панов

(19)

Резьбовая шпилька





(3)

Узел коромысел выпускных
клапанов

(20)

Прокладка клапанной крышки
(правая)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(4)

Крышка распределительного
вала (правая)

(21)

Прокладка клапанной крышки
(левая)

T1: <См. ME(H4SO)-64, УСТАНОВ-

КА, Головка блока цилинд-
ров.>

(5)

Сальник

(22)

Электромагнитный клапан пе-
реключения потоков масла
(правый)

(6)

Распределительный вал (пра-
вый)

(23)

Держатель электромагнитного
клапана переключения пото-
ков масла (правый)

T2: <См. ME(H4SO)-55, УСТАНОВ-

КА, Узел коромысел клапа-
нов.>

(7)

Заглушка

(8)

Прокладка трубки свечи зажи-
гания

(24)

Прокладка

(9)

Головка блока цилиндров (пра-
вая)

(25)

Датчик температуры масла

T3: 9,75 (1,0, 7,2)

(10)

Прокладка головки блока ци-
линдров

(26)

Диагностический датчик дав-
ления масла системы управле-
ния изменением подъема кла-
панов (правый)

T4: 18 (1,8, 13,3)

(11)

Головка блока цилиндров (ле-
вая)

T5: 25 (2,5, 18,4)

(12)

Распределительный вал (ле-
вый)

(27)

Электромагнитный клапан пе-
реключения потоков масла (ле-
вый)

T6: 6,4 (0,65, 4,7)

(13)

Крышка распределительного
вала (левая)

(28)

Держатель электромагнитного
клапана переключения пото-
ков масла (левый)

T7: 8 (0,8, 5,9)

(14)

Крышка маслозаправочной гор-
ловины

T8: 10 (1,0, 7,4)

(15)

Прокладка

(29)

Прокладка

T9: 6 (0,6, 4,4)

(16)

Маслозаправочная труба

(30)

Диагностический датчик дав-
ления масла системы управле-
ния изменением подъема кла-
панов (левый)

T10: 17 (1,7, 12,5)

(17)

Уплотнительное кольцо

T11: 18 (1,8, 13,3)

ME(H4SO)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

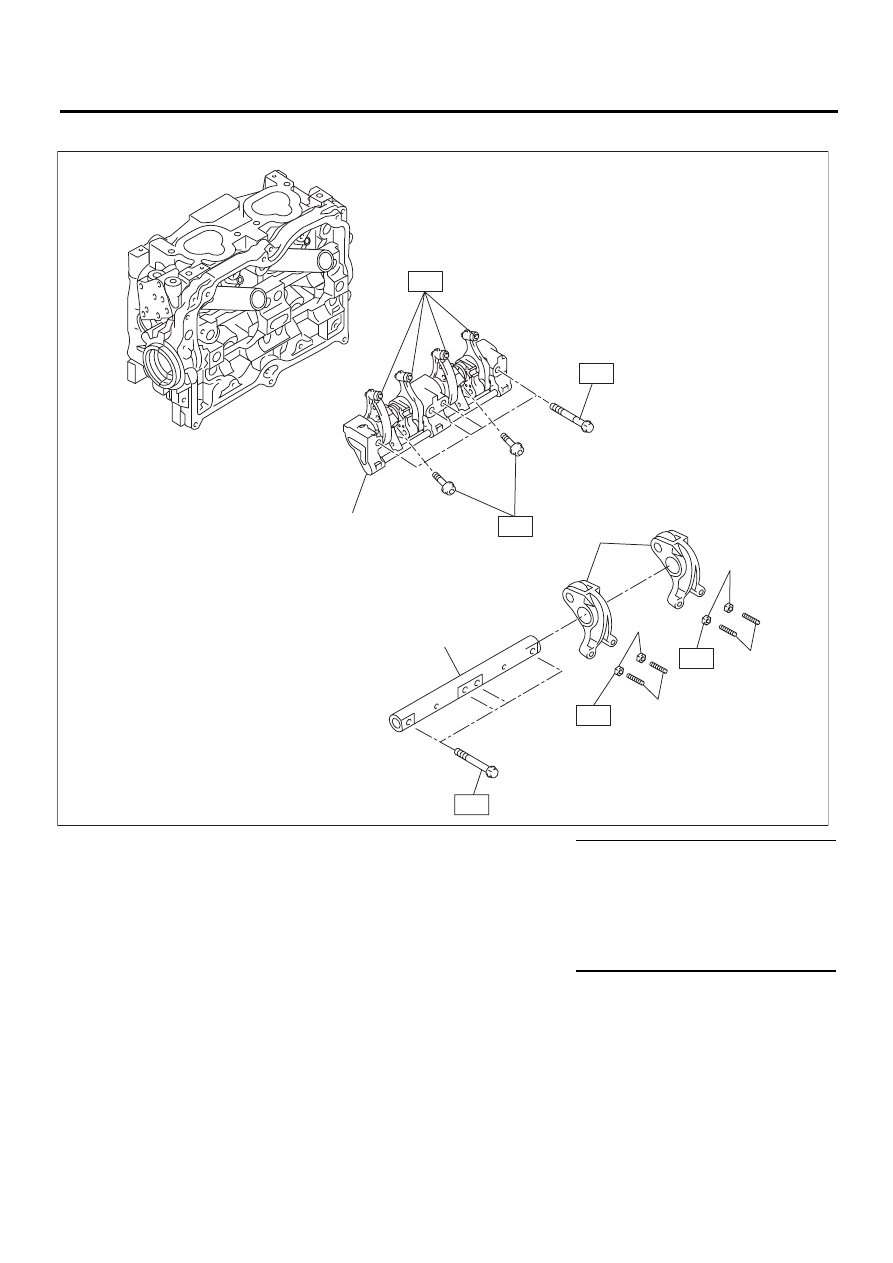

3. УЗЕЛ КОРОМЫСЕЛ КЛАПАНОВ

(1)

Узел рычагов коромысел впуск-
ных клапанов

(5)

Рычаг коромысла выпускного
клапана

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Гайка коромысла клапана

T1: 6 (0,6, 4,3)

(3)

Регулировочный винт коромыс-
ла клапана





T2: 9,75 (1,0, 7,2)

(4)

Вал коромысел выпускных кла-
панов





T3: 25 (2,5, 18,4)

(2)

(2)

(3)

(3)

(1)

(5)

(4)

(1)

T2

T3

T2

T1

T2

T3

ME-02691

ME(H4SO)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

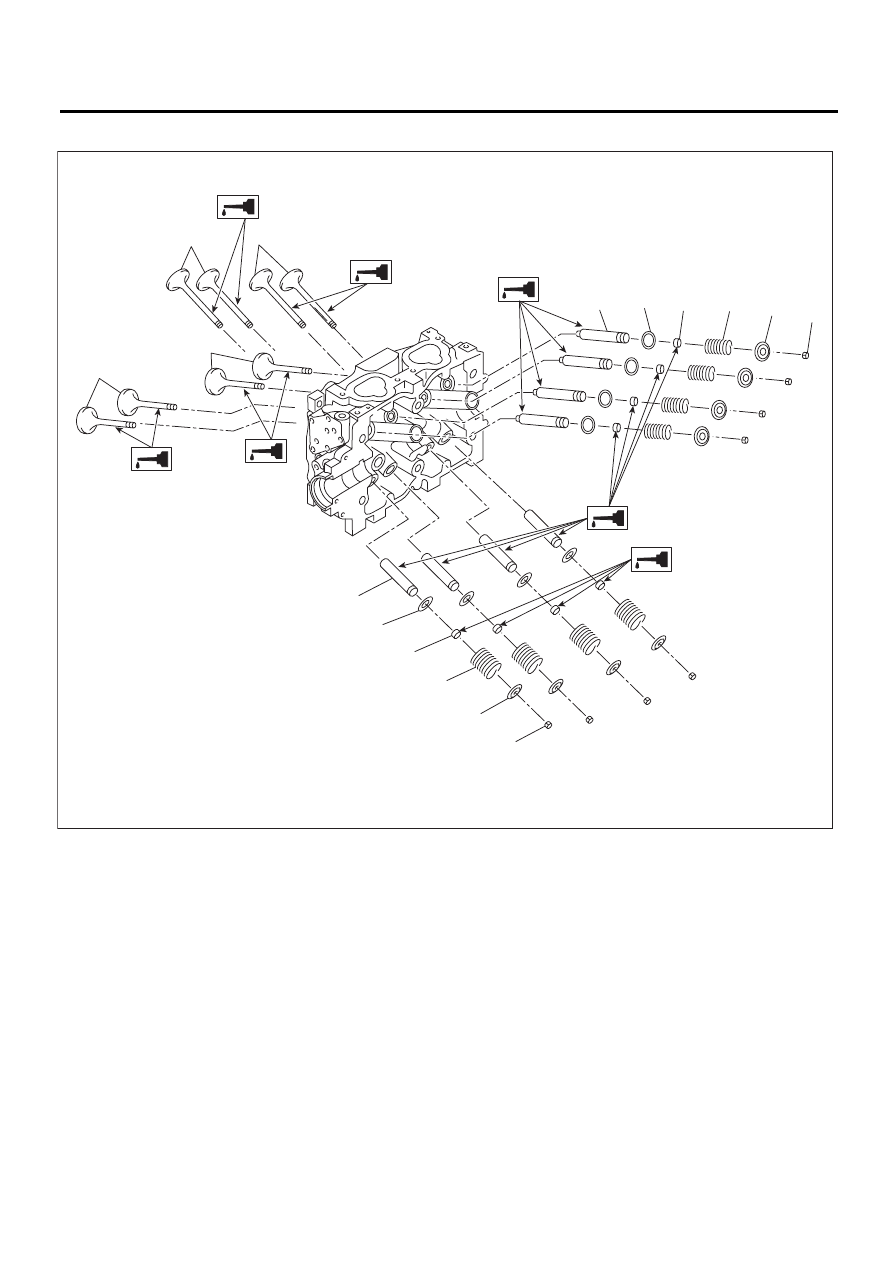

4. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)

Выпускной клапан

(4)

Седло клапанной пружины

(7)

Фиксатор

(2)

Впускной клапан

(5)

Маслосъемный колпачок впуск-
ного клапана

(8)

Замок фиксатора

(3)

Направляющая втулка клапана

(6)

Клапанная пружина

(9)

Маслосъемный колпачок вы-
пускного клапана

ME-03322

(2)

(2)

(6)

(6)

(3)

(3)

(4)

(4)

(5)

(9)

(7)

(8)

(7)

(8)

(1)

(1)
