ME(H4SO)-12

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

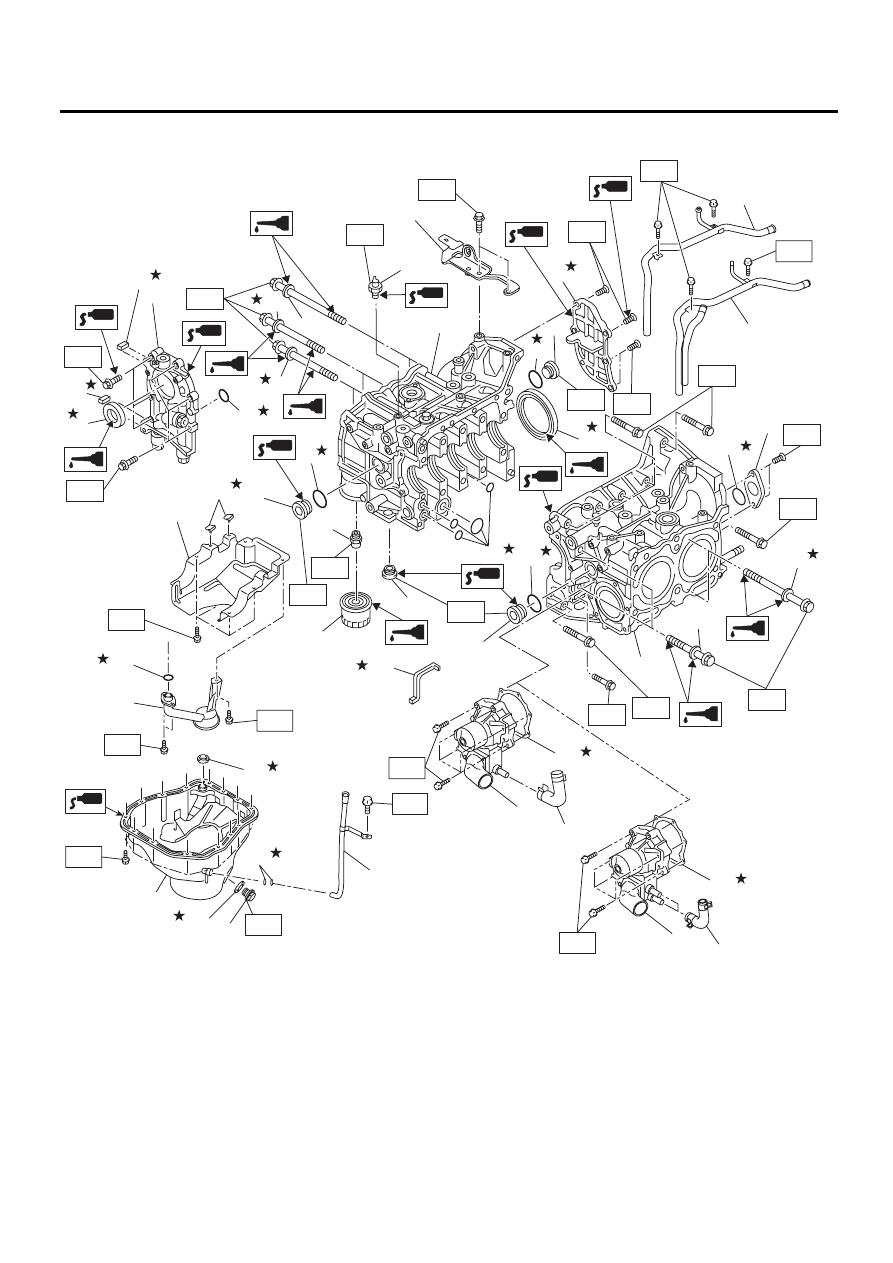

5. БЛОК ЦИЛИНДРОВ

ME-03550

(1)

(29)

(28)

(2)

(3)

(3)

(3)

(4)

(4)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(10)

(11)

(10)

(28)

(12)

(29)

(15)

(25)

(23)

(22)

T9

T10

T2

T2

T5

T6

T2

T2

T4

T10

T2

T4

T4

T2

T10

T4

T5

T7

(13)

(24)

(26)

(28)

T1

T8

(17)

(18)

(19)

(20)

(30)

(21)

T2

(27)

T3

T2

(16)

(10)

(14)

T2

(32)

(32)

(31)

(33)

(24)

(25)

T7

(34)

T2

T2

ME(H4SO)-13

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Датчик давления масла

(17)

Прокладка

(34)

Обводная водяная трубка
(модели EC и EK AT)

(2)

Блок цилиндров (правый)

(18)

Поддон картера

(3)

Заглушка сервисного отверстия

(19)

Сливная пробка





(4)

Прокладка

(20)

Прокладка сливной пробки

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5)

Крышка масляного сепаратора

(21)

Направляющая щупа уровня
масла

T1: 5 (0,5, 3,7)

(6)

Обводная водяная трубка
(кроме моделей EC и EK AT)

(22)

Уплотнение водяного насоса

T2: 6,4 (0,65, 4,7)

(23)

Масляный фильтр

T3: 10 (1,0, 7,2)

(7)

Масляный насос

(24)

Прокладка

T4: 25 (2,5, 18,4)

(8)

Передний сальник

(25)

Шланг водяного насоса

T5: <См. ME(H4SO)-77, УСТАНОВ-

КА, Блок цилиндров.>

(9)

Задний сальник

(26)

Заглушка

(10)

Уплотнительное кольцо

(27)

Уплотнение

T6: 16 (1,6, 11,6)

(11)

Крышка сервисного отверстия

(28)

Уплотнительная шайба

T7: Первый: 12 (1,2, 8,7)

Второй: 12 (1,2 8,7)

(12)

Блок цилиндров (левый)

(29)

Шайба

(13)

Водяной насос
(кроме моделей EC и EK AT)

(30)

Уплотнительное кольцо

T8: 44 (4,5, 32,5)

(31)

Задний кронштейн двигателя

T9: 45 (4,6, 33,2)

(14)

Отражательная пластина

(32)

Уплотнение масляного насоса

T10: 70 (7,1, 51,6)

(15)

Соединитель масляного филь-
тра

(33)

Водяной насос
(модели EC и EK AT)

(16)

Маслоприемник

ME(H4SO)-14

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

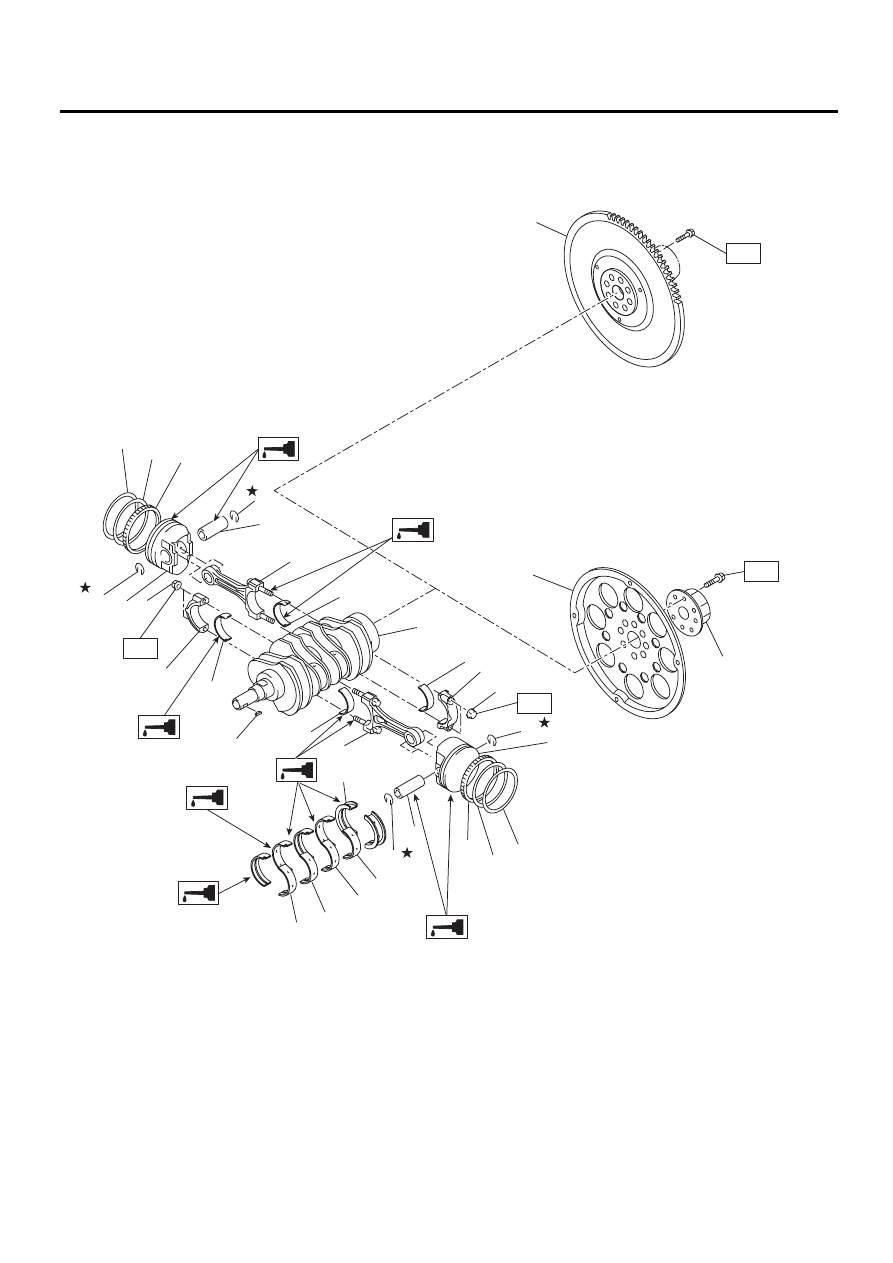

6. КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ

ME-03452

T1

T1

(9)

(1)

(15)

(16)

(15)

(16)

(6)

(5)

(4)

(3)

(2)

(11)

(11)

(10)

(7)

(9)

(9)

(8)

(6)

(5)

(4)

(14)

(17)

(9)

(8)

(10)

(11)

(7)

(13)

(12)

T2

T2

(11)

(12)

(18)

(18)

ME(H4SO)-15

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Маховик (Модель MT)

(9)

Стопорное кольцо

(16)

Вкладыши коренных подшипни-
ков коленчатого вала №2 и №4

(2)

Элемент жесткости (Модель
AT)

(10)

Шатун

(17)

Вкладыш коренного подшипни-
ка коленчатого вала №5

(3)

Ведущий диск (модель AT)

(11)

Вкладыш шатунного подшипни-
ка коленчатого вала

(18)

Гайка шатуна

(4)

Верхнее кольцо

(12)

Крышка шатуна

(5)

Второе кольцо

(13)

Коленчатый вал

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(6)

Маслосъемное кольцо

(14)

Сегментная шпонка

T1: 45 (4,6, 33,2)

(7)

Поршень

(15)

Вкладыши коренных подшипни-
ков коленчатого вала №1 и №3

T2: 72 (7,3, 53,1)

(8)

Поршневой палец
