Шкода Октавия. Приборная доска



Шкода Октавия. Приборная доска

2.59.2. Детали, устанавливаемые после вставления комплекта поперечной стенки в сборе и центральной трубки в кузов
2.59.3. Рычажный переключатель



ОБЩИЕ СВЕДЕНИЯ

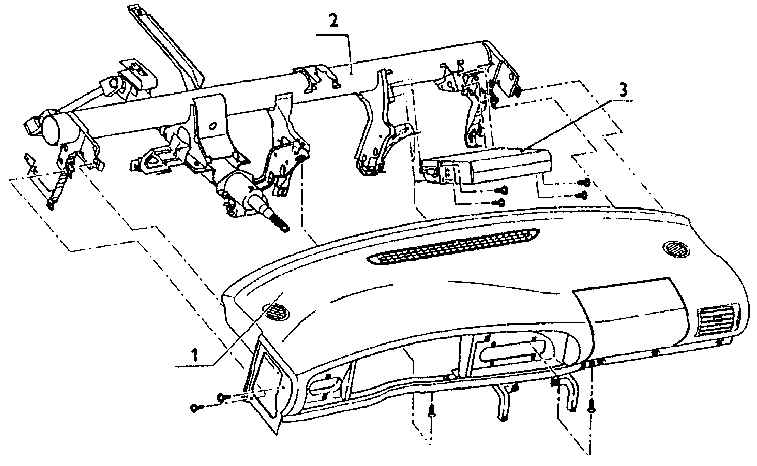

Монтаж приборной доски на центральной трубке

2.59.1 Приборная доска Skoda Octavia

1 – приборная доска;
2 – центральная трубка;
3 – узел подушки безопасности (в случае установки)

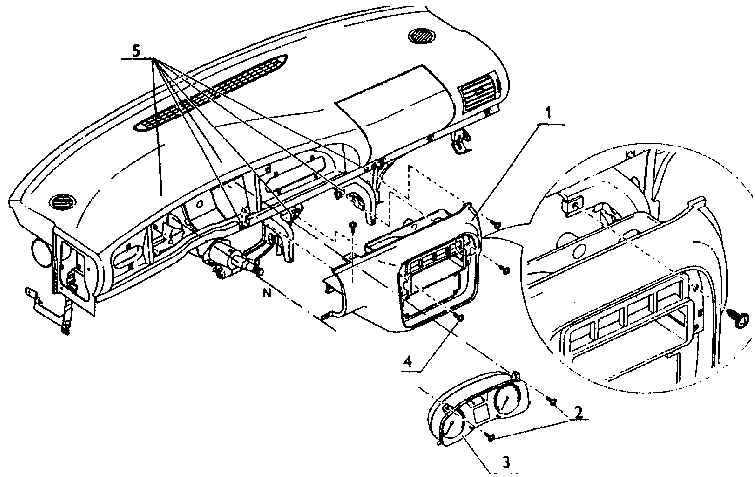

Монтаж центральной части приборной доски

2.59.1 Приборная доска Skoda Octavia

1– центральная часть приборной доски;
2 – болт 4,2 х 16;
3 – комбинированный прибор;
4 – болт 4,2 х 16;
5 – гайка 4,2 х 12 х 16

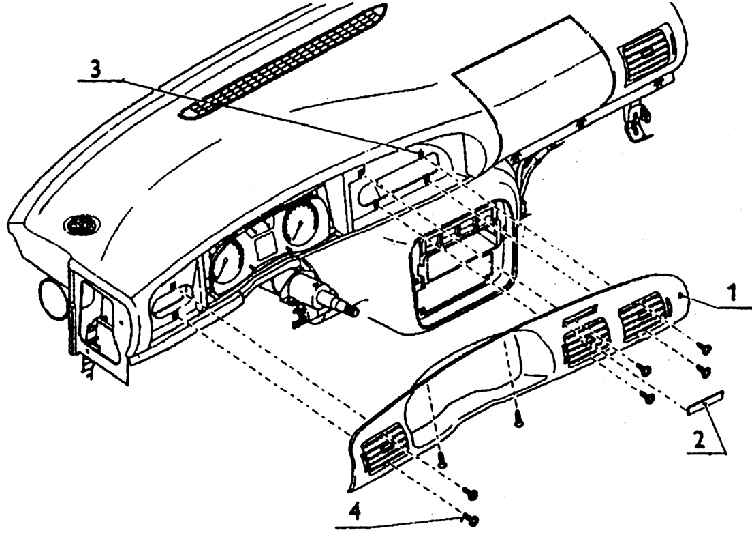

Монтаж приборного щитка

2.59.1 Приборная доска Skoda Octavia

1 – приборный щиток в сборе;
2 – крышка;
3 – гайка SТ 4,2 х 16 х 12;
4 – болт 4,2 х 16

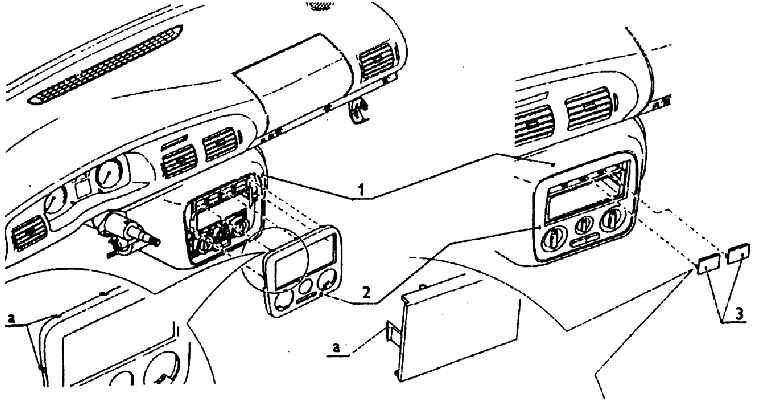

Установка выключателей в центральной части доски, кожуха и заглушек

2.59.1 Приборная доска Skoda Octavia

1 – центральная часть приборной доски;
2 – центральный кожух;
3 – заглушка;
а – только защелкивается

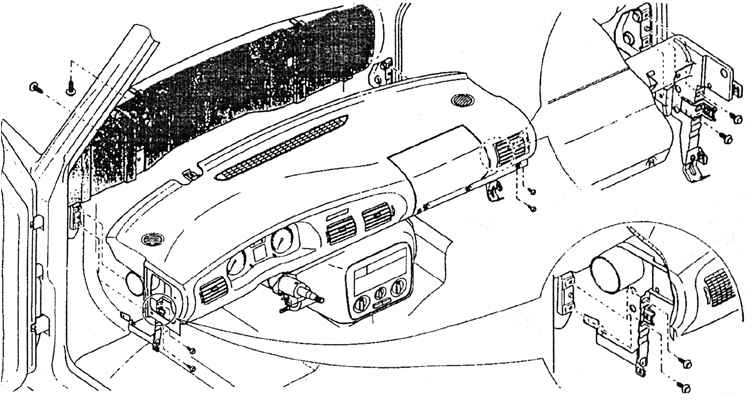

Установка приборной доски в сборе в кузов – вид сбоку

2.59.1 Приборная доска Skoda Octavia

В данном описании под приборной доской в сборе будут подразумеваться все детали  приборной доски, устанавливаемые на подготовительном (предмонтажном) рабочем  месте на центральной несущей трубке. Перед установкой приборной доски на  центральной трубке уже установлены рулевая колонка в сборе и узел подушки  безопасности для пассажира. На места на кронштейнах, куда укладывается приборная  доска, предварительно наклеивается войлочная изолирующая лента.

Затем устанавливается и прикрепляется (шестью болтами) сама приборная доска. В  верхней части доски посредине находится решетка для доступа воздуха к лобовому  окну, а по бокам решетчатые кружки (см. рис. Монтаж приборной доски на центральной  трубке).

Место на приборной доске (оконтуренное зазором), под которым закреплен узел подушки  безопасности для пассажира, при приведении в действие подушки безопасности уходит  вверх. Если подушка безопасности отсутствует, поверхность доски гладкая, без щелей. Частями приборной доски является также и разводка воздуха для передней части  кабины.

Учитывая тематическую преемственность, необходимо дополнить, что к упомянутой  разводке (после установки центральной трубки с приборной доской в кузове)  подсоединяется разводка воздуха из двух частей к заднему полу. Она укладывается под  ковриком по сторонам центрального лонжерона каркаса и представляет собой плоские  пластмассовые трубки прямоугольного сечения, выходящие из коврика за передними  сидениями.

После закрепления основной части приборной доски следует монтаж ее центральной  части, а также объединенного (комбинированного) прибора со спидометром, тахометром  и другими индикаторами (см. рис. Монтаж центральной части приборной доски). Спереди  на центральной части потом на пластмассовом упругом шипе закреплен верхний кожух.  Затем происходит монтаж выключателей, заглушек, в случае необходимости радио (см.  рис. Монтаж приборного щитка). Приборная доска отличается для автомобилей без  подушки безопасности перед пассажиром и автомобилей с подушкой безопасности. На  центральной трубке либо имеются кронштейны для крепления узла подушки  безопасности, либо отсутствуют.

Все выключатели, размещенные на приборной доске, укреплены только защелкиванием в упругих зажимах.

Приборный щиток, в котором находятся три регулируемых решетки для изменения  направления потока воздуха, закреплен восемью болтами (см. рис. Установка  выключателей в центральной части доски, кожуха и заглушек). На рулевой колонке  установлен многоцелевой выключатель. На левой боковой части приборной доски  размещается панель предохранителей.

Укомплектованная таким образом приборная доска привинчивается – на каждой стороне  двумя болтами – к кронштейнам, закрепленным на внутренних поверхностях передних  стоек кузова (каркаса) (см. рис. Установка приборной доски в сборе в кузов – вид сбоку).
