Шкода Октавия. Поперечная стенка салона – монтажная плита



Шкода Октавия. Поперечная стенка салона – монтажная плита


Поперечная стенка салона – монтажная плита

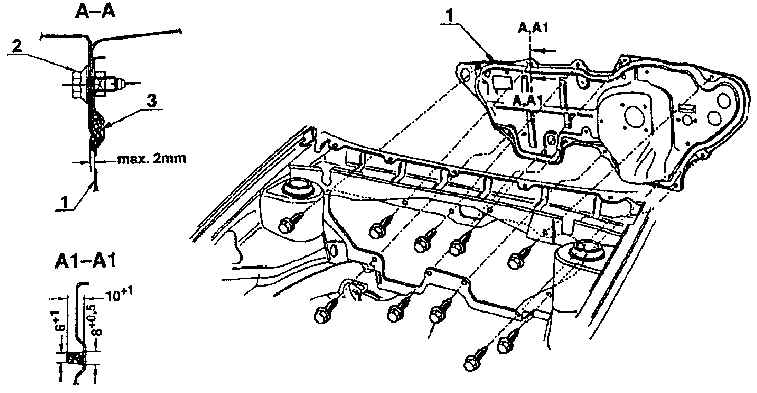

2.58.8 Поперечная стенка салона – монтажная плита Skoda Octavia

1 – монтажная плита;
2 – болт;
3 – герметизирующая мастика

Поперечная стенка салона представляет собой стальную штамповку с углублениями для  повышения жесткости. В некоторых местах к ней приварены болты для крепления  подкомплектов. После сборки ее прикладывают к поперечной стенке кузова со стороны  кабины и укрепляют десятью болтами (с шестигранной головкой). Перед монтажом на кромку по контуру наносится клеящая мастика (сечение А1–А1),  герметизирующая плиту после крепления к каркасу (сечение А–А). Поперечная стенка бывает нескольких типов в зависимости от технологии сборки с  кузовом или от каких-то других определяющих характеристик автомобиля.
