Шкода Октавия. Сборочная схема капота двигателя



Шкода Октавия. Сборочная схема капота двигателя


Сборочная схема капота двигателя

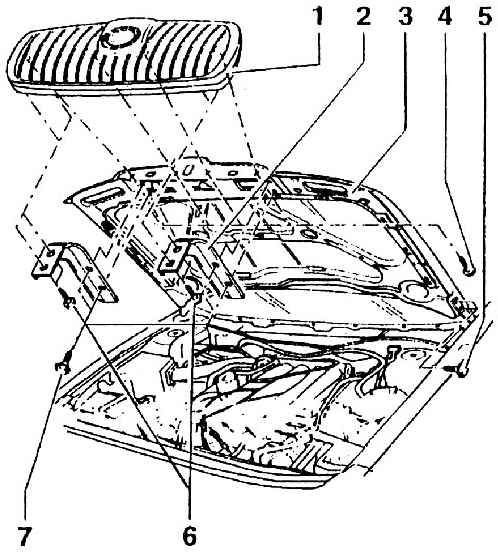

2.33.2 Сборочная схема капота двигателя Skoda Octavia

1  – облицовка радиатора;
2  – крепежный уголок;
3  – капот двигателя;
4  – винт с шестигранной головкой;
5  – винт "Тоrх";
6  – винты с шестигранными головками;
7  – винт с шестигранной головкой

Регулирование возможно производить с использованием овальных отверстий, находящихся в шарнирах.

После окончания работ по сборке и регулированию нужно принять меры по антикоррозионной защите винтов и шарниров.

Разборка

Вывинтить винты 4, 6 и 7. После сборки облицовка должна хорошо прилегать к капоту двигателя.
