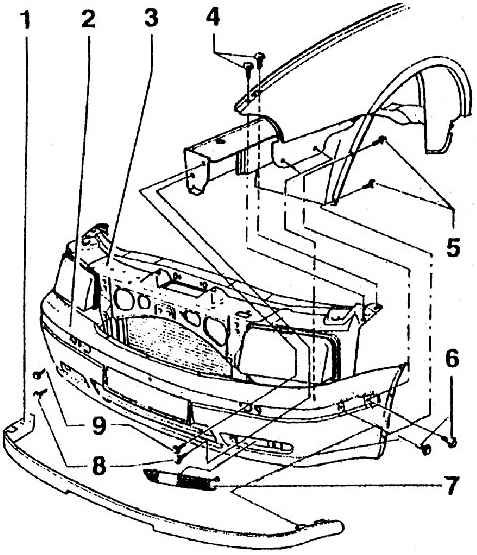

2.32.2 Сборочная схема полного модуля передней стенки кузова Skoda Octavia

1  – буферная накладка;
2  – бампер;
3  – передняя стенка кузова (нужно монтировать ее без предварительного натяжения);
4  – винт с шестигранной головкой;
5  – винт;
6  – винт с шестигранной головкой;
7  – вентиляционная решетка;
8  – винт с шестигранной головкой (доступен после удаления вентиляционной решетки 7);
9  – винт с шестигранной головкой (доступен после удаления буферной накладки 1)

Предупреждение
Нет надобности в разъединении контура с циркуляцией охлаждающей жидкости для охлаждения двигателя и охлаждающего контура кондиционера, если закрепить радиатор и конденсатор подходящим образом на двигателе.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разъединив штекерные разъемы и шланги для охлаждающей жидкости, освободить из фиксированного положения трос Боудена запора капота.
2. Разъединить шланги кондиционера (если он содержится в оснащении автомобиля).
3. Вывинтить винты 5.
4. Вывинтить винты с шестигранной головкой 4.
5. Сняв буферную накладку 1, вывернуть винты с шестигранной головкой 9.
6. Отцепив из фиксированного положения вентиляционную решетку 7, вывернуть винты с шестигранной головкой 8.
7. Полностью снять всю переднюю стенку кузова 3 вместе с установленными деталями.
