Шкода Октавия. Сборочная схема замка крышки багажника



Шкода Октавия. Сборочная схема замка крышки багажника


Сборочная схема замка крышки багажника

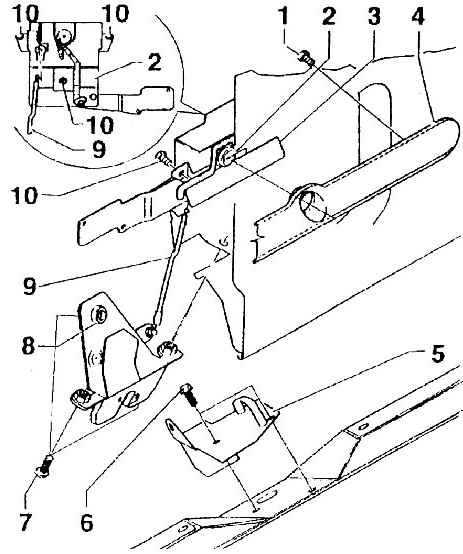

2.34.5 Сборочная схема замка крышки багажника Skoda Octavia

1 – винт;
2 – кнопка;
3 – притяжная ручка;
4 – накладка;
5 – ушко замка;
6 – З0 Нм;
7 – 30 Нм;
8 – запор крышки багажника;
9 – тяга;
10 – 10 Нм

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
Кнопка
1. Удалить молдинг крышки багажника.
2. Освободить тягу 9.
3. Вывинтить винты 10.
4. Вдавив кнопку внутрь, извлечь ее.
Накладка
1. Удалить молдинг крышки багажника.
2. Вывинтить винты 1.
3. Снять накладку.
Запор крышки багажника
1. Удаление молдинга крышки багажника
2. Освободить тягу 9.
3. Вывинтить винты 7
4. Вдавив замок внутрь, извлечь ее.
