Рено Меган 2. Расположение точек подключения на «массу» автомобилей с кузовами «седан» и «универсал»
Рено Меган 2. Расположение точек подключения на «массу» автомобилей с кузовами «седан» и «универсал»
|
|

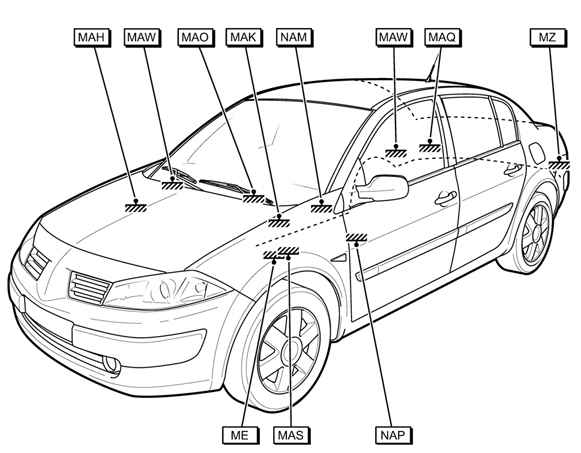

Рис. 13. Точки подключения «массы» автомобиля с кузовом «седан»
|
На
рис. 13 показаны точки подключения «массы» автомобиля с кузовом «седан»
|
|

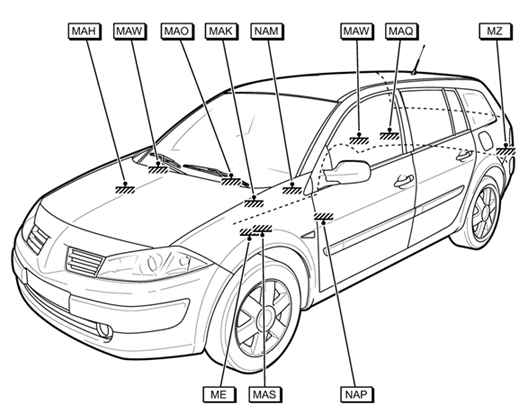

Рис. 14. Точки подключения «массы» автомобиля с кузовом «универсал»
|
Точки подключения «массы» автомобиля с кузовом «универсал» показаны на
рис. 14.

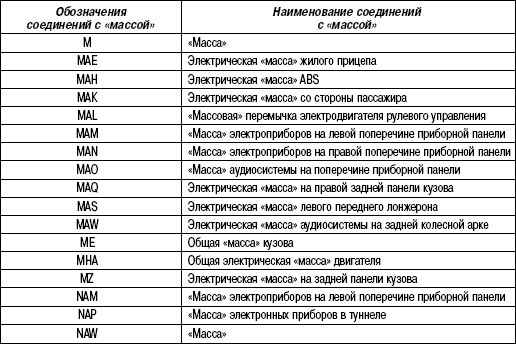

Перечень сокращений и наименование соединений с «массой» представлены в таблице 13.
Таблица 13 Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля)
