Рено Меган 2. Блок защиты и коммутации (1337)
Рено Меган 2. Блок защиты и коммутации (1337)
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).
|

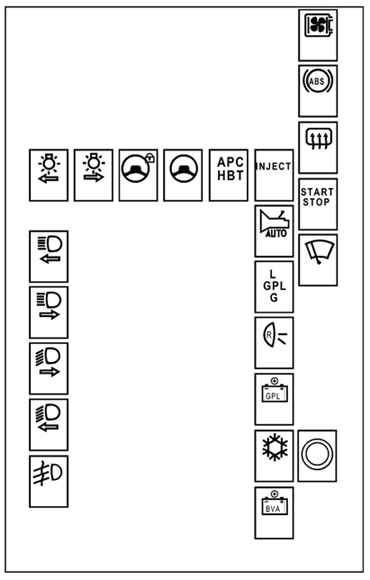

Рис. 5. Обозначение предохранителей блока защиты и коммутации
|
Обозначение предохранителей блока защиты и коммутации показано на
рис. 5.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.
|

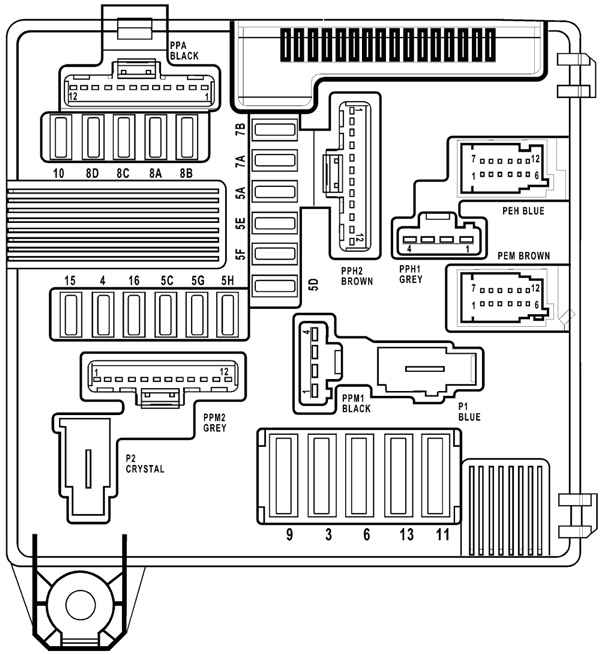

Рис. 6. Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке)
|
Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке) см.
рис. 6.
Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

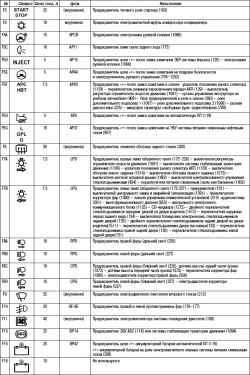

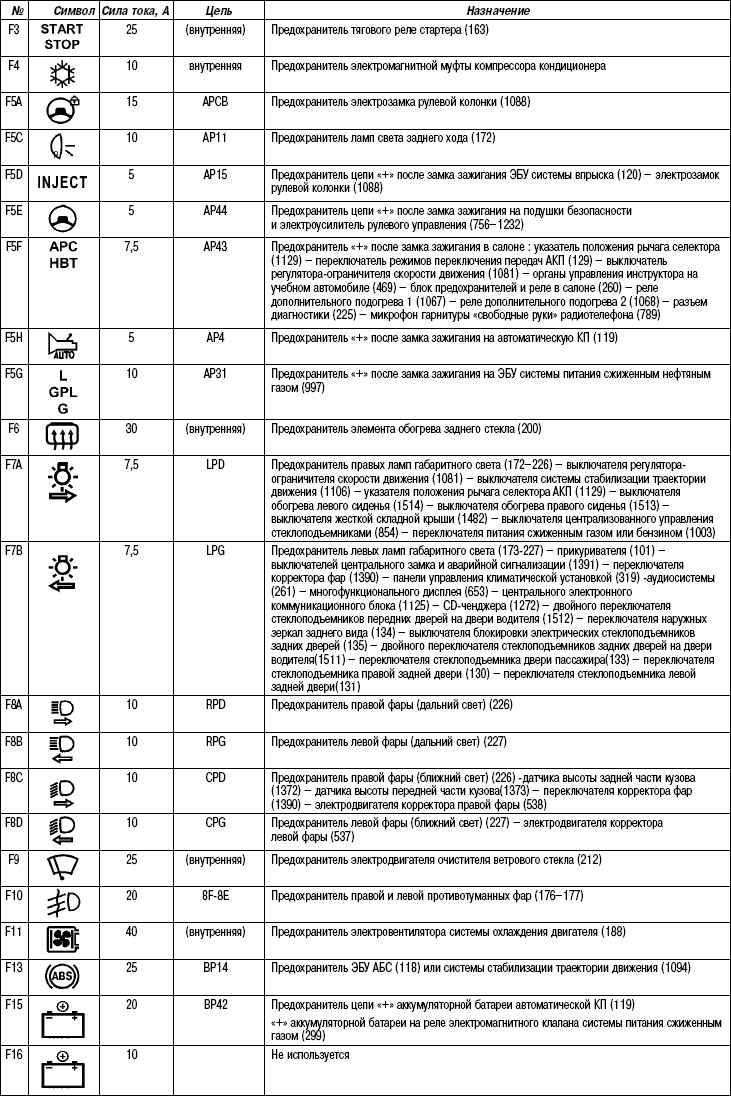

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

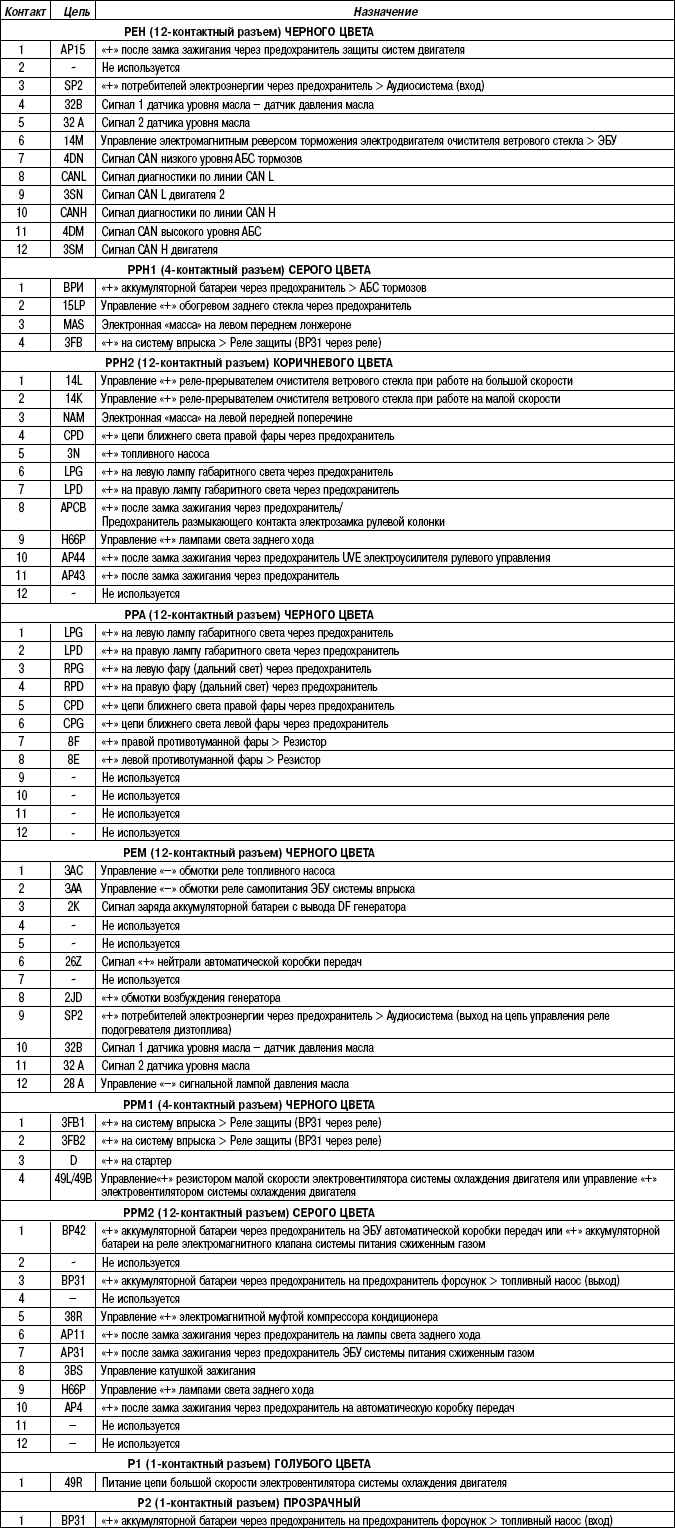

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)
