Рено Меган 2. ЦЭКБС (645)
Рено Меган 2. ЦЭКБС (645)
Блок расположен в салоне, в левой нижней части приборной панели.
|
|

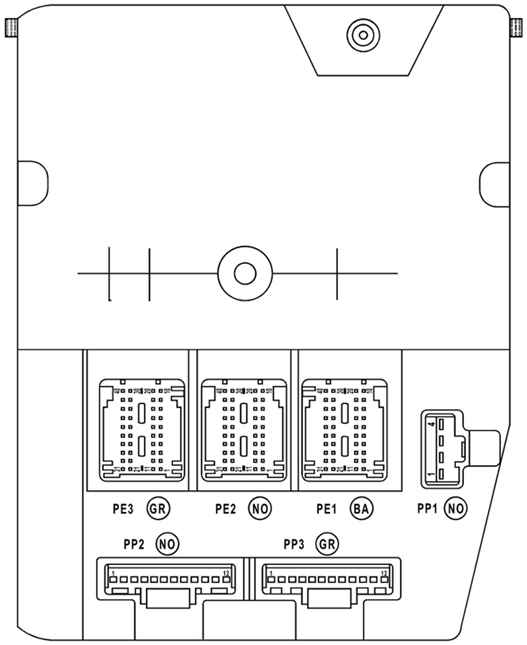

Рис. 4. Блок, расположенный в салоне, в левой нижней части приборной панели
|

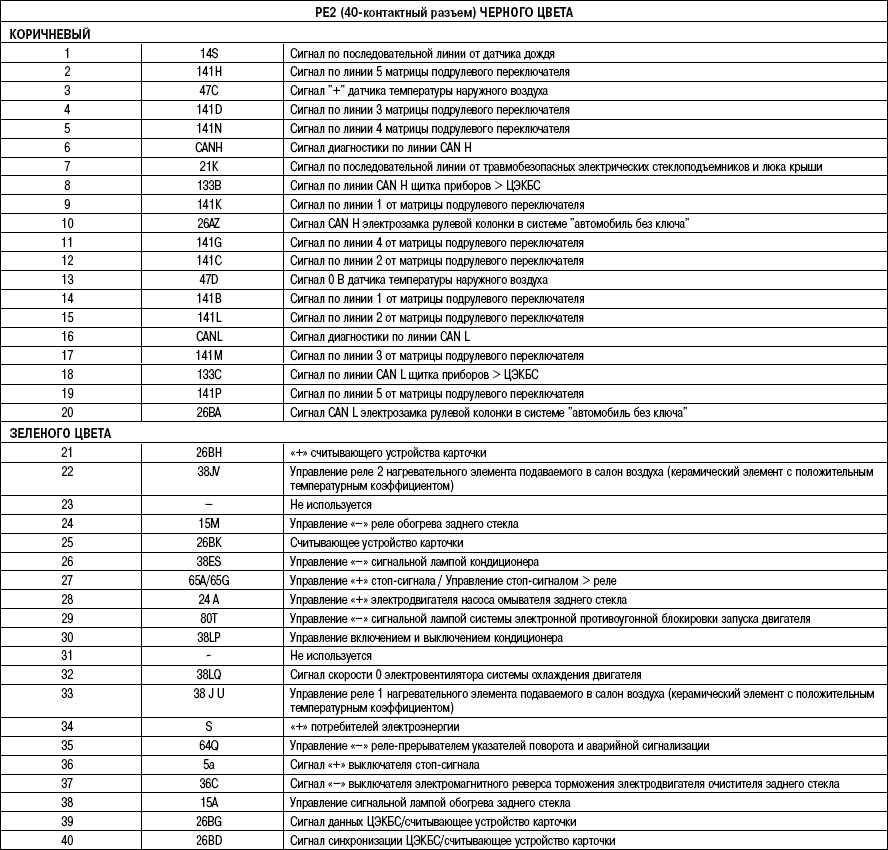

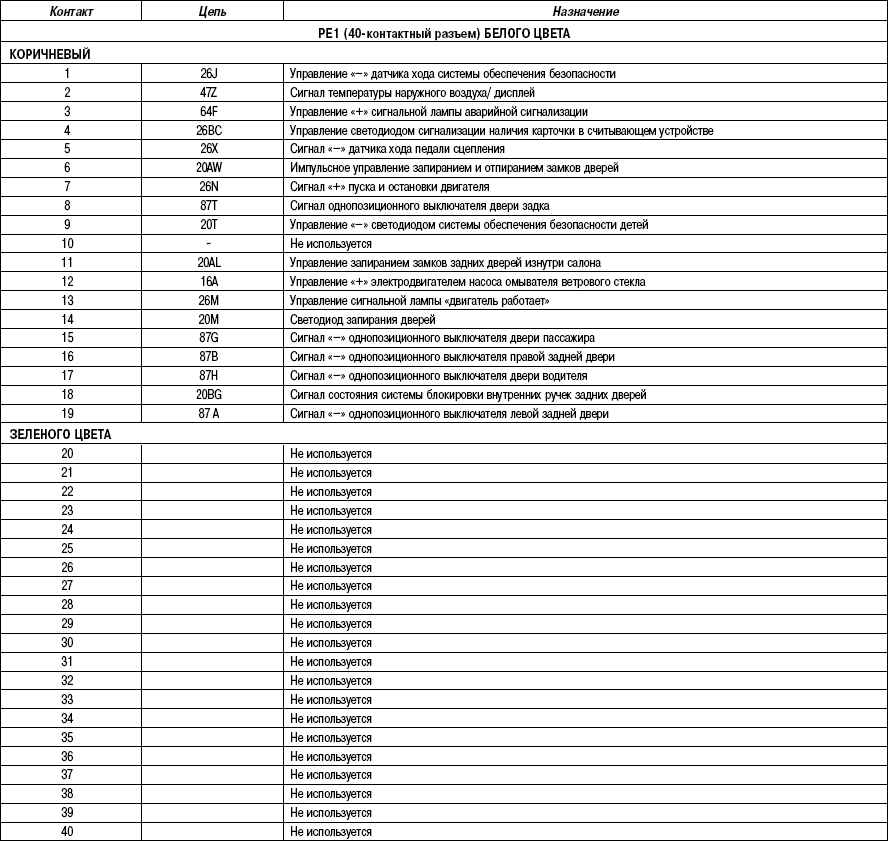

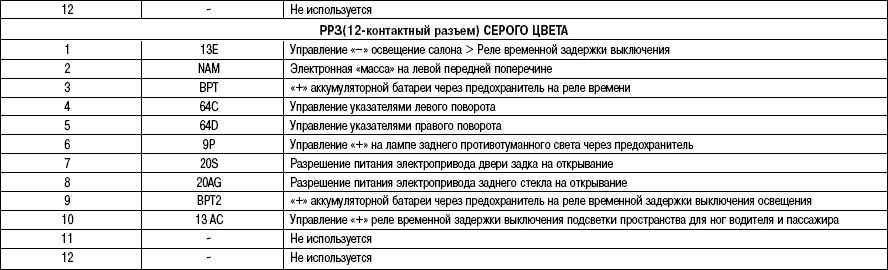

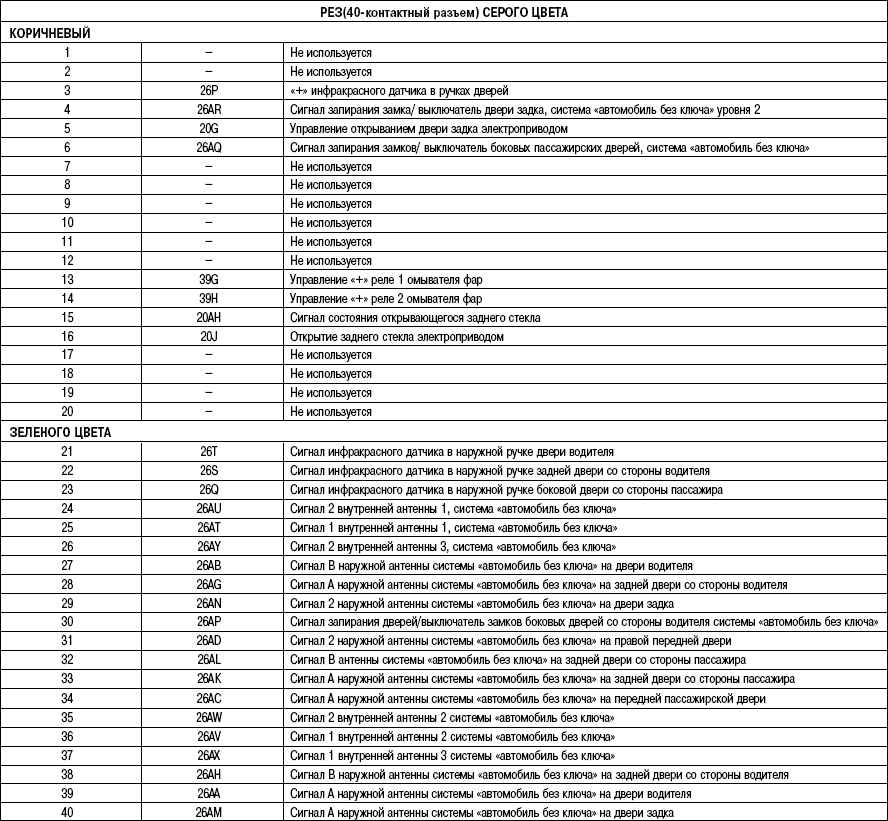

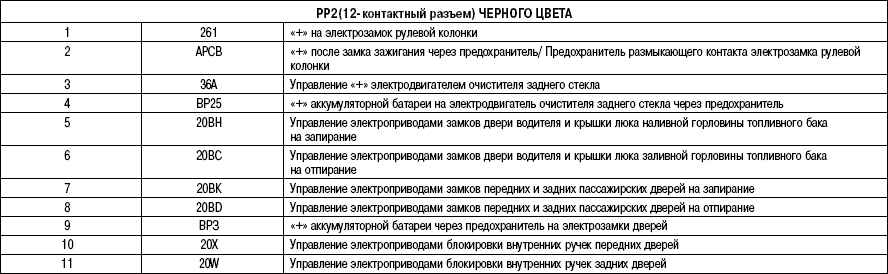

Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4.
Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля)
