Расположение элементов
1 Электромагнитный клапан системы рециркуляции отработавших газов
2 Датчик температуры воздуха (белый разъем)
3 Датчик температуры охлаждающей жидкости (белый разъем)
4 Компьютер впрыска дизельного двигателя
5 Топливный фильтр
6 Блок реле свечей предпускового и последующего подогрева
7 Датчик ВМТ
8 Электромагнитный клапан ускоренного холостого хода
9 Отсечной электромагнитный клапан/кодированный электромагнитный клапан
10 Цифровой ТНВД DPC
11 Потенциометр нагрузки
12 Электромагнитный клапан опережения впрыска
13 Высотный корректор
14 Форсунка со встроенным датчиком подъема иглы

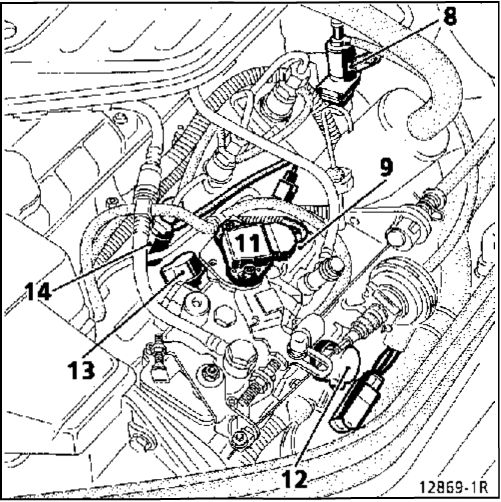

12 Электромагнитный клапан опережения впрыска
14 Форсунка со встроенным датчиком подъема иглы
13 Высотный корректор
11 Потенциометр нагрузки
9 Отсечной электромагнитный
клапан/кодированный электромагнитный клапан
8 Электромагнитный клапан холостого хода

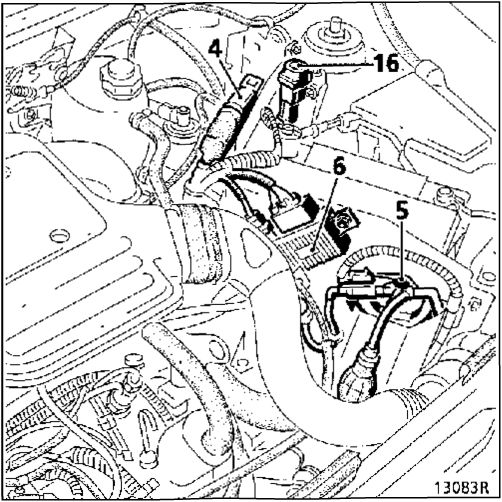

6 Блок реле свечей предпускового и последующего подогрева 5 Топливный фильтр 16 Инерционный выключатель 4 Компьютер впрыска

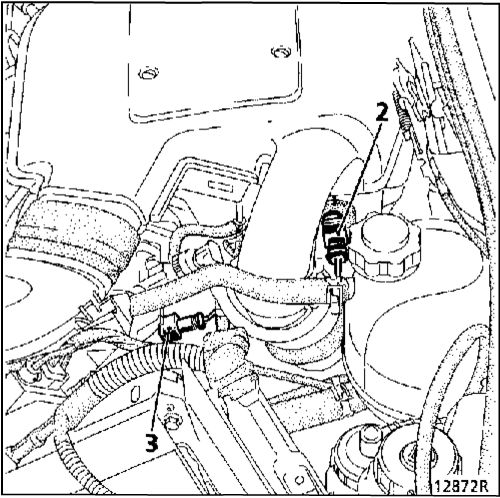

3 Датчик температуры охлаждающей жидкости 2 Датчик температуры воздуха

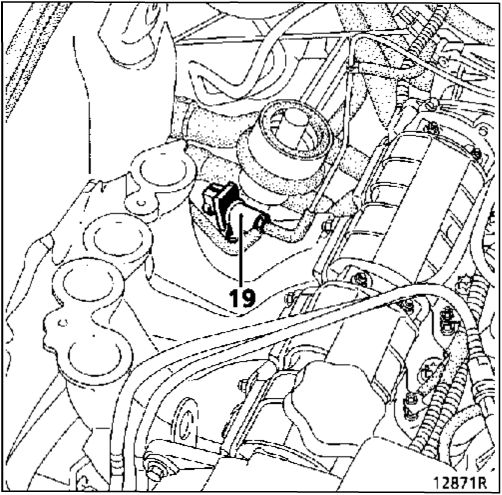

19 Электромагнитный клапан системы рециркуляции отработавших газов
20 Пневмоклапан системы рециркуляции отработавших газов

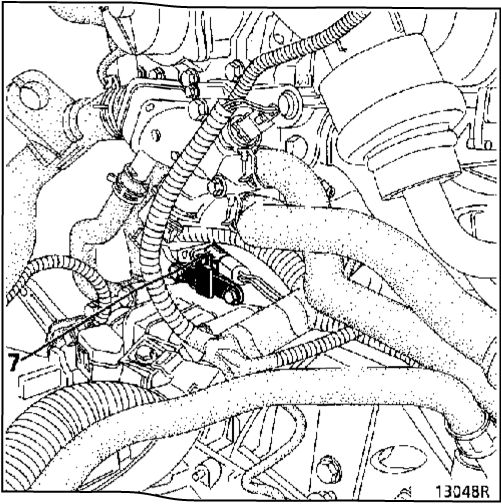

7 Датчик частоты вращения коленчатого вала двигателя
17 Сигнальная лампа отказа системы впрыска дизельного двигателя
18 Сигнальная лампа системы предварительного подогрева
Зажигается при установке ключа в выключателе зажигания в положении «М» на время предварительного подогрева

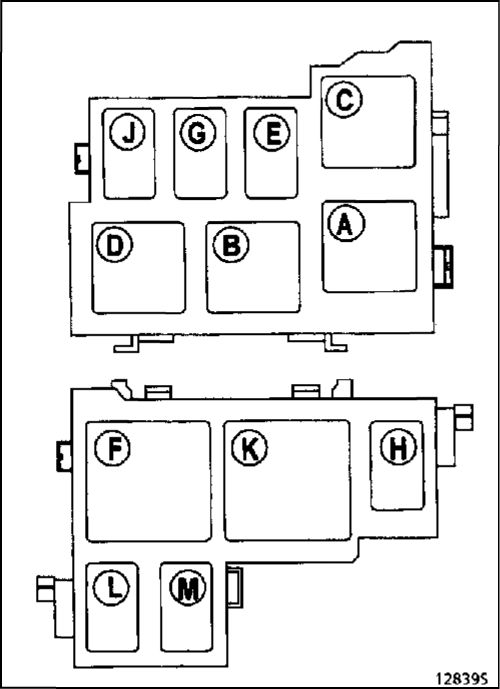

С Реле электрического насоса усилителя рулевого управления Н Реле высотного корректора L Реле блокировки впрыска М Реле подогрева дизельного топлива
