Производительность топливного насоса
Бензиновые двигатели
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
Mot. 1265 Щипцы для снятия быстроразъемных соединений
НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
1 мерный сосуд емкостью 2000 мл
Рекомендуется проверять производительность топливного насоса по объему проходящего топлива по трубопроводу возврата топлива, подсоединенному к узлу топливный насос -датчик уровня.
ВАЖНОЕ ЗАМЕЧАНИЕ
При выполнении этой операция следует:
• не курить и не приближаться с раскаленными предметами к месту проведения работ;
• принять меры к личной защите от выбросов топлива в связи с наличием остаточного давления в снимаемых трубопроводах.
ПРОВЕРКА ПРОИЗВОДИТЕЛЬНОСТИ НАСОСА

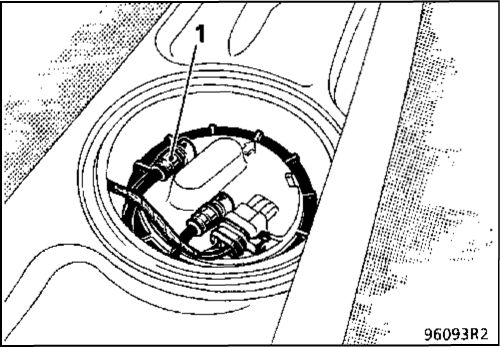

Отсоедините трубопровод возврата топлива (1) (с помощью щипцов Mot. 1265).
Подсоедините к штуцеру гибкий шланг и опустите его конец в мерный сосуд с градуировкой от 0 до 2000 мл.

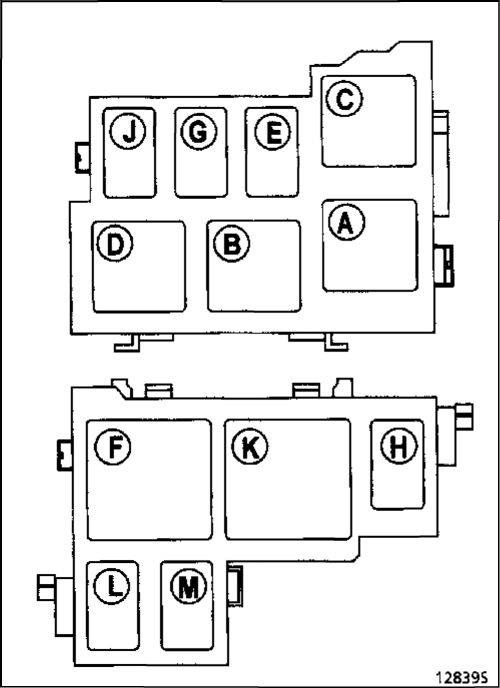

Перемкните контакты (3) и (5) реле топливного насоса (К) на двигателе D7F или реле (L) на двигателе E7J (реле расположено в блоке предохранителей в моторном отсеке). При напряжении 12 В на выводах насоса за одну минуту работы объем подачи насоса должен быть не менее 1,3 литра.
Если объем подачи меньше указанной величины, то проверьте величину напряжения питания насоса (снижение напряжения на 1 В уменьшает объем подачи примерно на 10%).
