Поддон картера
Двигатель D7F
|
Моменты затяжки (даН-м) |
|
|
Болты крепления поддона картера |
1 |
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от клемм аккумуляторной батареи.
Слейте масло из двигателя.
Снимите:
- датчик уровня масла с помощью специального ключа для круглых гаек на 19;
- защиту поддона двигателя.

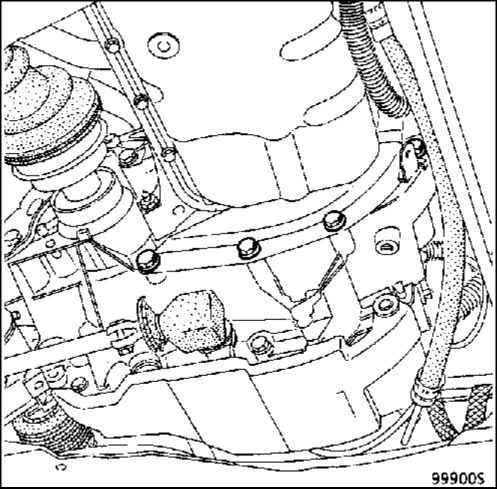

Снимите болты крепления поддона картера.
Поверните поддон картера к задней части автомобиля, чтобы можно было извлечь маслоприемник из поддона картера.
Очистите привалочные поверхности, не используя при этом для очистки поверхностей алюминиевых деталей инструментов с острой кромкой.
УСТАНОВКА
Выполните установку в порядке, обратном снятию, установив при этом новую прокладку.
Двигатель E7J/F8Q
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
Mot. 1233-01 Резьбовые штанги для снятия подрамника
|
Моменты затяжки (даН-м) |
|
|
Болты переднего крепления |
6,2 |
|
подрамника Болты заднего крепления подрамника |
10,5 |
|
Болты крепления поддона картера |
1 |
|
двигателя E7J Болты крепления поддона картера |
1,5 |
|
двигателя F8Q Болт клеммного соединения вилки |
3 |
|
карданного шарнира рулевого вала Болт крепления реактивной тяги |
6,2 |
|
Болты крепления колеса |
9 |
СНЯТИЕ
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от выводов аккумуляторной батареи.
Слейте масло из двигателя.
Снимите:
- передние колеса;

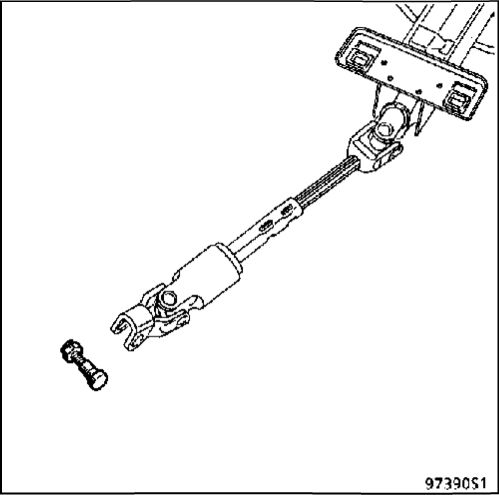

- гайку и винт клеммного соединения вилки карданного шарнира рулевого вала, предварительно сместив защитный чехол;
- выпрессовать из поворотных кулаков пальцы шаровых шарниров рычагов подвески, а также пальцы шаровых шарниров наконечников рулевых тяг для двигателя E7J;
- соединительную тягу между подрамником и кузовом;
- отсоедините тягу привода переключения передач от рычага выбора передач;

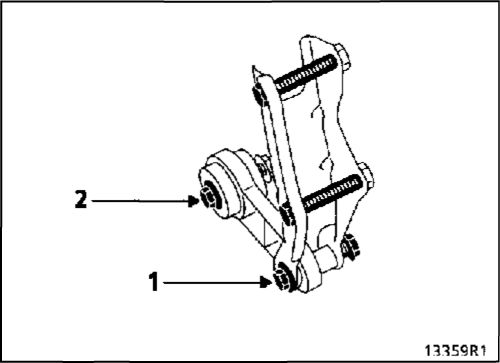

- болт (1) и отпустите болт (2) реактивной тяги;
- детали крепления нижней опоры бампера;
- приемную трубу глушителей для двигателя F8Q.
Особенности двигателя E7J
Снимите:
- тепловой экран выпускного коллектора;
- каталитический нейтрализатор;
- защитный кожух маховика;
- держатели трубопроводов усилителя рулевого управления на блоке цилиндров и многофункциональном кронштейне.
Для двигателей всех типов
Снимите:

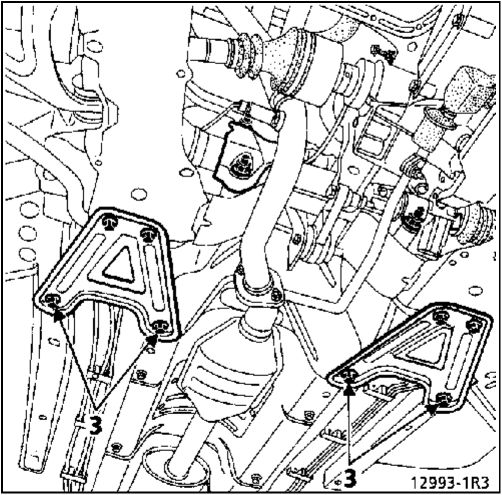

- болты крепления (3);
- болты крепления подрамника и поставьте на их место резьбовые стержни приспособления Mot. 1233-01.

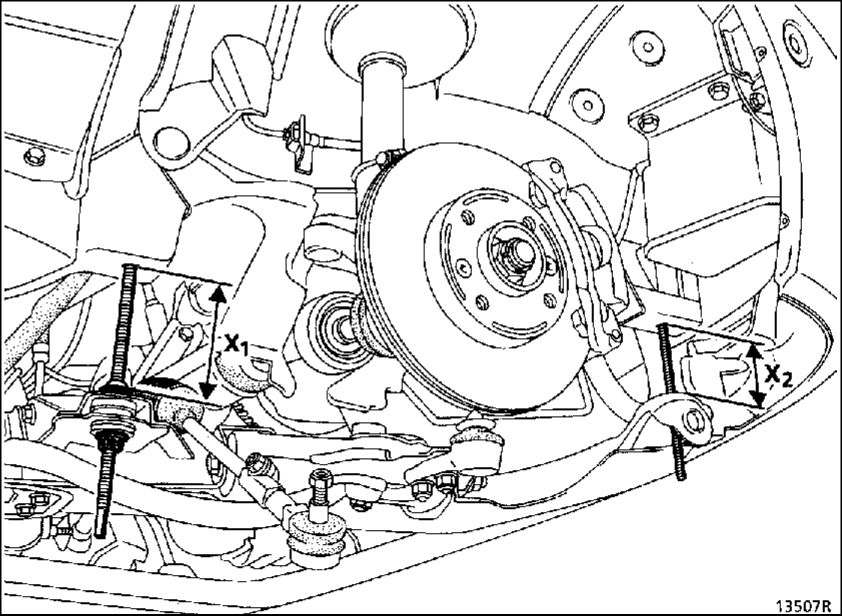

С помощью резьбовых стержней приспособления Mot. 1233-01 постепенно опустите подрамник до получения приблизительно размеров Xi и Х2.
Снимите поддон картера.
УСТАНОВКА
Очистите поддон картера.
Двигатель E7J

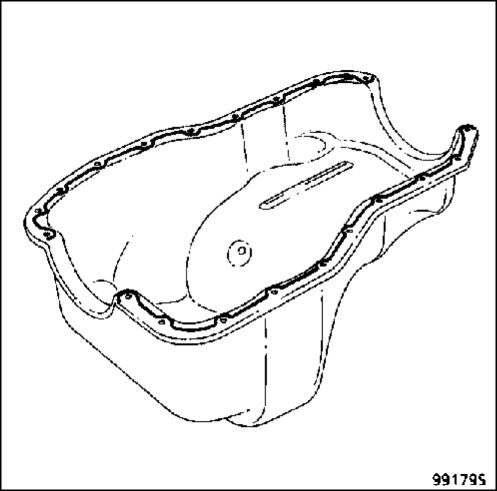

Наложите слой герметика RHODORSEAL 5661 шириной примерно 3 мм, как указано на приведенном ниже рисунке.
Не забудьте заменить полукруглые прокладки на каждой стороне поддона.
Двигатель F8Q
Установите новую прокладку, поставляемую в запасные части.
Произведите установку в порядке, обратном снятию.
