Углы установки передних колес
|
УГОЛ |
ВЕЛИЧИНА |
ПОЛОЖЕНИЕ ПЕРЕДНЕГО МОСТА |
РЕГУЛИРОВКА |
||||
 |
3°55’ 1 3°25’ +зо' 2°55’ 2°25’ Максимально допустимая разность между значением для правого и левого колеса = 1° |
HI - Н2 = 97 мм HI - Н2 = 117 мм HI - Н2 = 137 мм HI - Н2 = 157 мм |
НЕ РЕГУЛИРУЕТСЯ |
||||
 |
1°12’ 1 -°°15’ 1±30, -0°29’ -0°13’ Максимально допустимая разность значением для правого и левого колеса = 1° |
Н1 -Н2 = 7мм HI - Н2 = 74 мм HI - Н2 = 98 мм HI - Н2 = 164 мм |
НЕ РЕГУЛИРУЕТСЯ |
||||
 |
8°05’ 1 10°25’ ш i±30, 11°01’ 11 °56’ Максимально допустимая разность между значением для правого и левого колеса = 1 ° |
Н1 -Н2 = 7мм HI - Н2 = 74 мм HI - Н2 = 98 мм HI - Н2 = 164 мм |
НЕ РЕГУЛИРУЕТСЯ |
||||
 |

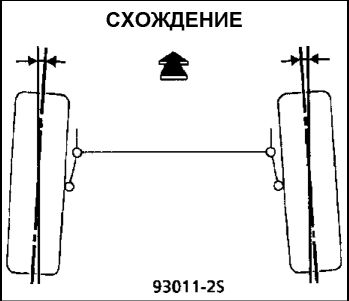

(Для двух колес) Расхождение + 0°10’ + 10’ + 1 мм + 1 мм |
БЕЗ НАГРУЗКИ |
Регулируется вращением регулировочных муфт рулевых тяг 1 оборот = 30’ (3 мм) |
||||
 |
|
БЕЗ НАГРУЗКИ |
|
||||
|
УГОЛ |
ВЕЛИЧИНА |
ПОЛОЖЕНИЕ ЗАДНЕГО МОСТА |
РЕГУЛИРОВКА |
||||
 |
-0°50’ + 15’ |
БЕЗ НАГРУЗКИ |
НЕ РЕГУЛИРУЕТСЯ |
||||
 |
(Для двух колес) Схождение -15’±10’ -1,5 мм + 1 мм |
БЕЗ НАГРУЗКИ |
НЕ РЕГУЛИРУЕТСЯ |
||||
 |
|
БЕЗ НАГРУЗКИ |
|||||
