Рено Кангу. Затяжка болтов крепления головки блока цилиндров






Затяжка болтов крепления головки блока цилиндров

СПОСОБ ЗАТЯЖКИ БОЛТОВ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ЗАМЕЧАНИЕ:

Для обеспечения правильной затяжки болтов удалите шприцем масло, которое может находиться в отверстиях под крепежные болты головки блока цилиндров.

Все болты головки блока должны обязательно заменяться после снятия.

Подтяжки болтов головки блока цилиндров не требуется.

Смажьте моторным маслом резьбы и головки болтов с нижней стороны.

ДВИГАТЕЛЬ D7F

Усадка прокладки

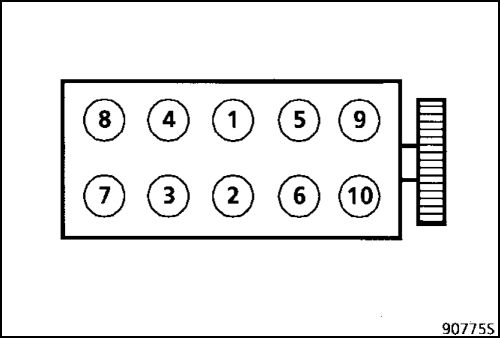

Затяните все болты с моментом 2 даН-м, затем доверните головки болтов еще на угол 90° в указанном ниже порядке.

6.  Затяжка болтов крепления головки блока цилиндров Рено Кангу 1997-2007

Выждите 3 минуты (время, необходимое для усадки прокладки).

Затяжка болтов головки блока:

Затяжка болтов головки блока выполняется поэтапно; нижеследующая процедура выполняется последовательно на болтах 1-2 затем 3-4, 5-6, 7-8 и 9-10.

Ослабьте полностью затяжку болтов 1-2.

Затяните болты 1-2 с моментом 2 даН-м, затем доверните болты на угол 200°.

Повторите процедуры ослабления затяжки и последующей затяжки для болтов 3-4, 5-6, 7-8 и 9-10.

ДВИГАТЕЛЬ E7J

Усадка прокладки

Затяните все болты с моментом 2 даН-м, затем доверните головки болтов на угол 97° ± 2° в указанном ниже порядке.

6.  Затяжка болтов крепления головки блока цилиндров Рено Кангу 1997-2007

Выждите 3 минуты (время, необходимое для усадки прокладки).

Затяжка болтов головки блока:

Затяжка болтов головки блока выполняется поэтапно; нижеследующая процедура выполняется последовательно на болтах 1-2 затем 3-4, 5-6, 7-8 и 9-10.

Ослабьте полностью затяжку болтов 1-2.

Затяните болты 1-2 с моментом 2 даН-м, затем доверните болты на угол 97° ± 2°.

Повторите процедуры ослабления затяжки и последующей затяжки для болтов 3-4, 5-6, 7-8 и 9-10.

ДВИГАТЕЛЬ F8Q

Усадка прокладки

Затяните все болты с моментом 3 даН-м, затем доверните головки болтов на угол 80° ± 4° в указанном ниже порядке.

6.  Затяжка болтов крепления головки блока цилиндров Рено Кангу 1997-2007

Выждите 3 минуты (время, необходимое для

усадки прокладки).

Затяжка болтов головки блока:

- Затяжка болтов головки блока выполняется поэтапно; нижеследующая процедура выполняется последовательно на болтах 1-2 затем 3-4, 5-6, 7-8 и 9-10.

- Ослабьте полностью затяжку болтов 1 -2.

- Затяните болты 1-2 с моментом 2,5 даН-м, затем доверните болты на угол 213° ± 7°.

Повторите процедуры ослабления затяжки и последующей затяжки для болтов 3-4, 5-6, 7-8 и 9-10.
