Renault Symbol. Капот

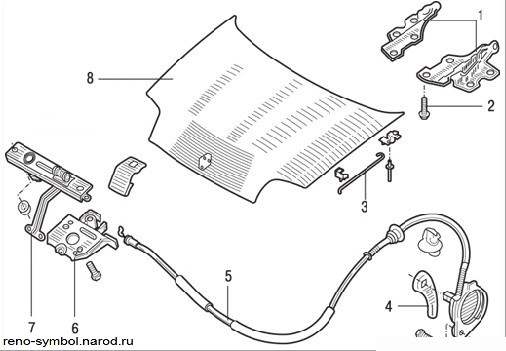

Рисунок 9.24. Детали капота: 1 – петли; 2 – болт; 3 – упор; 4 – рычаг привода замка; 5 – трос; 6 – замок;

7 – страховочное устройство; 8 – капот

Детали капота представлены на Рисунок 9.24.

Снятие:

– обязательно промаркируйте фломастером положение петель капота;

– отсоедините трубку подвода жидкости к жиклеру омывателей, закрепленную на капоте;

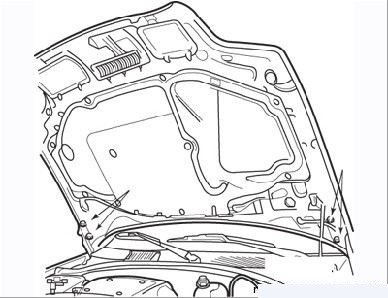

Рисунок 9.25. Болты крепления капота

– выверните болты крепления капота к петлям (Рисунок 9.25), затем вместе с помощником аккуратно снимите капот с автомобиля.

Установка:

– вверните болты крепления капота, установив петли по предварительно нанесенным меткам, потом надежно их затяните;

– плавно опустите капот и проверьте, чтобы защелка вошла в замок. При

закрытом капоте убедитесь в том, что зазоры между ним и крыльями одинаковы с обеих сторон, а передний край капота находится на одной высоте с крыльями;

– регулировка боковых зазоров капота проводится с помощью перемещения петель, если отпустить болты их крепления к капоту. Регулировка высоты переднего края капота проводится перемещением замка капота. Значения зазоров приведены в начале раздела.

Снятие и установка замка капота

Снятие:

– откройте капот;

– пометьте положение замка на панели, чтобы облегчить установку;

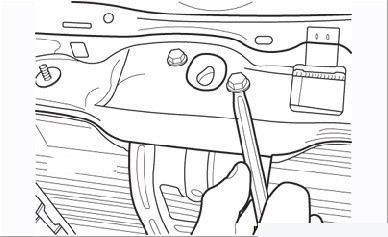

Рисунок 9.26. Выворачивание болта крепления замка капота

– выверните два болта крепления и снимите замок с панели (Рисунок 9.26);

– отсоедините оболочку троса от замка, пометив ее положение на поперечине кузова;

– отсоедините наконечник троса от рычага управления замком и снимите замок;

– перед установкой замка проверьте состояние его деталей и соединений, смажьте их пластичной смазкой.

Установку проводите в порядке, обратном снятию. Совместите метки, нанесенные при снятии. Правильно присоедините трос управления замком. Отрегулируйте при необходимости положение капота перемещением замка.

Снятие и установка троса замка капота

Снятие:

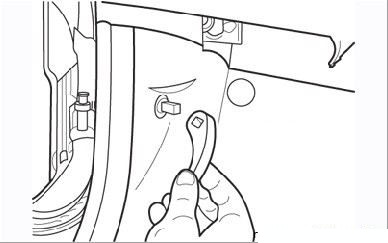

Рисунок 9.27. Снятие рычага привода замка капота

– в салоне отсоедините рычаг привода замка капота, сняв его с оси (Рисунок 9.27);

– снимите левую боковую накладку порога;

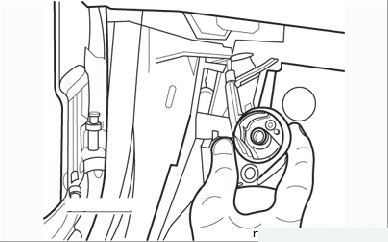

Рисунок 9.28. Снятие узла рычага привода замка капота с боковой накладки порога

– выверните винт крепления и снимите узел рычага троса с кузова (Рисунок 9.28);

– под капотом отсоедините оболочку троса от замка и отсоедините наконечник троса от рычага замка;

– в салоне автомобиля аккуратно вытяните трос через уплотнение в моторном щите, запомнив, как проложен трос.

Установку проводите в порядке, обратном снятию. Убедитесь в правильной установке уплотнения троса в моторном щите. Укладывайте трос так же, как он был проложен до снятия.
