Renault Symbol. Стёкла дверей - снятие и установка

Стекло передней двери

Снятие:

– на автомобиле с электростеклоподъемником отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите обивку двери;

– опустите стекло, временно установив ручку стеклоподъемника или соединив контактный разъем;

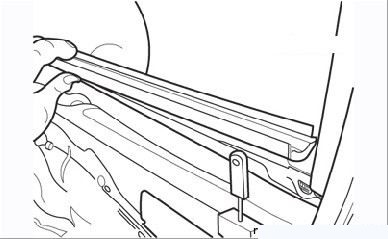

Рисунок 9.71. Снятие уплотнения стекла передней двери с внутреннего нижнего края оконного проема

– аккуратно снимите уплотнение с внутреннего нижнего края оконного проема (Рисунок 9.71);

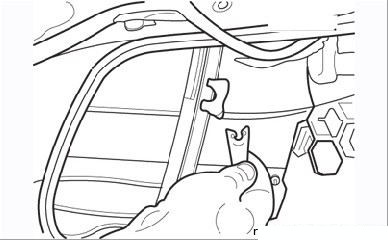

Рисунок 9.72. Снятие фиксатора опускного стекла

– снимите пластиковый фиксатор крепления опускного стекла к направляющему желобу стекла (Рисунок 9.72);

– отведите выступ из отверстия в стекле, поддержите стекло;

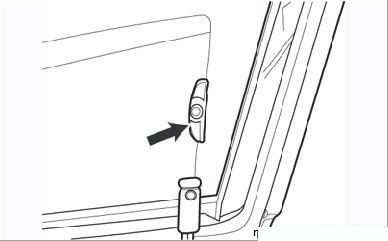

Рисунок 9.73. Направляющая пластина (стрелка) на опускном стекле передней двери

– у задней кромки стекла освободите направляющую пластину (прикрепленную к стеклу). Аккуратно отсоедините направляющую пластину от нижнего края уплотнения направляющего желоба внутри двери (Рисунок 9.73);

– осторожно подайте стекло вверх, отклоняя задний край вперед, и выньте стекло из оконного проема двери (Рисунок 9.74).

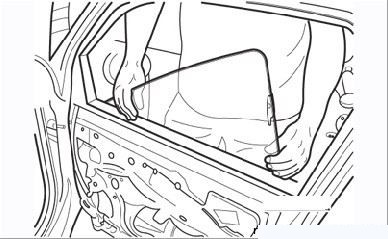

Рисунок 9.74. Снятие опускного стекла передней двери

Установку проводите в порядке, обратном снятию. При этом выполните следующее:

– правильно совместите направляющую пластину на заднем крае стекла с направляющим желобом (уплотнением внутри двери);

– перед установкой обивки двери проверьте работу механизма стеклоподъемника, присоединив аккумуляторную батарею и контактный разъем проводки мотора стеклоподъемника или установив ручку стеклоподъемника.

Стекло задней двери

Снятие:

– снимите обивку двери;

– опустите стекло, временно установив ручку стеклоподъемника или соединив контактный разъем;

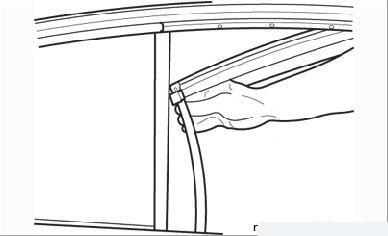

Рисунок 9.75. Снятие уплотнения с оконного проема

– аккуратно снимите внутреннее и наружное уплотнения с оконного проема (Рисунок 9.75);

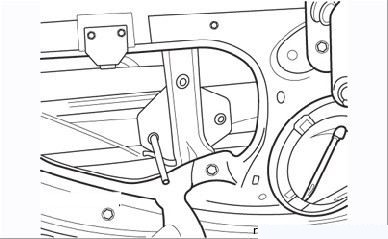

Рисунок 9.76. Выворачивание винтов крепления стекла к кронштейну стеклоподъемника

– если будет устанавливаться прежнее стекло, пометьте положение двух винтов крепления стекла к кронштейну стеклоподъемника, выверните винты и аккуратно опустите стекло в дверь (Рисунок 9.76);

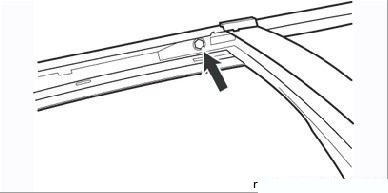

Рисунок 9.77. Верхний болт (с головкой TORX) оконного желоба

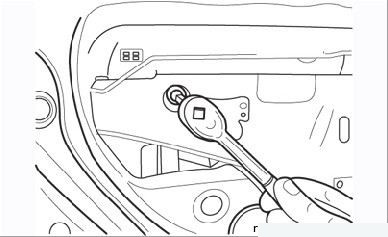

Рисунок 9.78. Отворачивание нижней гайки крепления направляющего желоба

– выверните верхний болт крепления (Рисунок 9.77) и нижнюю гайку крепления заднего направляющего желоба к двери (Рисунок 9.78). Поддержите неподвижное стекло двери, аккуратно разверните направляющий желоб и выньте его через оконный проем;

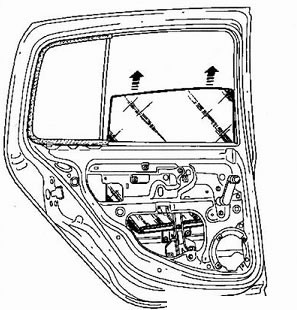

Наклоните стекло вперед по стрелке (1) и освободите его из шпилек (2). Поверните направляющую по стрелке (3) и выньте из двери по стрелке (4). Выньте стекло движением вверх.

Установка

1. Перед затяжкой болтов полностью поднимите стекло для правильной ориентации по проему двери. Бопты затягиваются через специапьные технологические отверстия.

2. Установите канал проема двери.

3. При установке держателя стекла выдержите расстояние X = 18 мм.
