Renault Symbol. Снятие замков передней и задней двери

Замок передней двери

замок передней двери

Снятие
1. Снимите накладную панель двери.
2. Снимите с двери поглотитель энергии бокового удара.
3. Отверните защитные болты (А) и три боковых болта (В) крепления замка.

4. Отсоедините тягу (С) внешней ручки двери.
5. Удалите клипсу (D) крепления внутреннего троса управления замком.

6. Снимите защитную накладку (Е).
7. Отсоедините разъем электродвигателя привода замка, снимите электродвигатель.
8. Поверните замок к панели двери по стрелке (1) для освобождения пальца (F) фиксации цилиндра замка (см. рисунок элементов замка).

9. Выньте замок по стрелке (2).
10 Поверните клипсу фиксации цилиндра по стрелке (3) на четверть оборота, выньте цилиндр из панели двери.

Замок задней двери

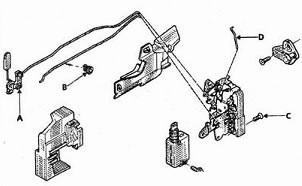

замок задней двери

Снятие
1. Снимите накладную панель задней двери.
2. Отстегните защитные крышки (1) и (2).
3. Отсоедините кронштейн (А) и рычаги индикатора открытия двери.
4. Отсоедините тягу замка (В) внутренней ручки двери.

5. Отверните три болта (С) крепления замка.
6. Отсоедините тягу замка (D) внешней ручки двери.

7. Отсоедините разъем электродвигателя привода замка, снимите электродвигатель.
8. Поверните замок в направлении переда двери и выньте замок через проем панели двери.
