Блок предохранителей установлен как в моторном отсеке, так и в салоне со
стороны водителя. Количество предохранителей зависит от степени
оснащенности автомобиля оборудованием.
На автомобилях применяются плавкие предохранители штырькового
типа, имеющие в зависимости от пропускаемой силы тока различную
цветную маркировку.

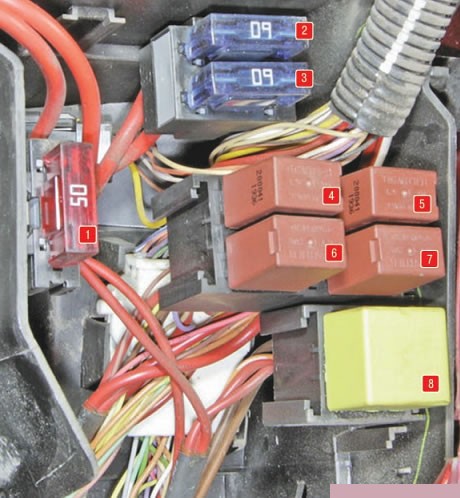

Блок расположеный в моторном отсеке

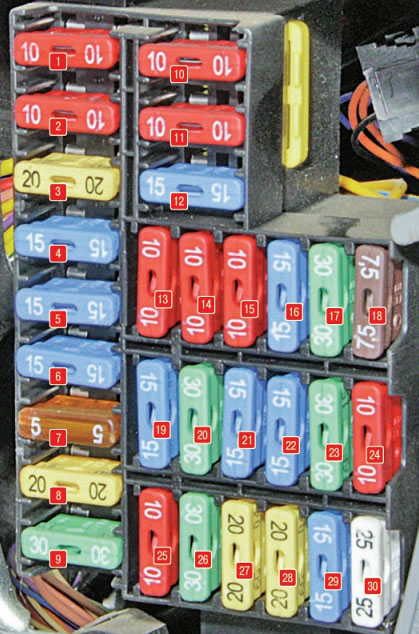

Блок предохранителей в салоне
Расположение блока предохранителей на панели
приборов со стороны водителя
Основные предохранители установлены под крышкой на панели
приборов со стороны водителя (Рисунок
8.15). Дополнительные предохранители и реле находятся в
коробке под капотом за аккумуляторной батареей с левой стороны
моторного отсека.

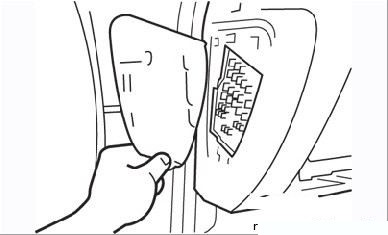

Для доступа к основным и дополнительным предохранителям откройте
крышку соответствующего блока. Назначение предохранителей
(защищаемые цепи) и расчетная сила тока указаны на внутренней
стороне крышки.

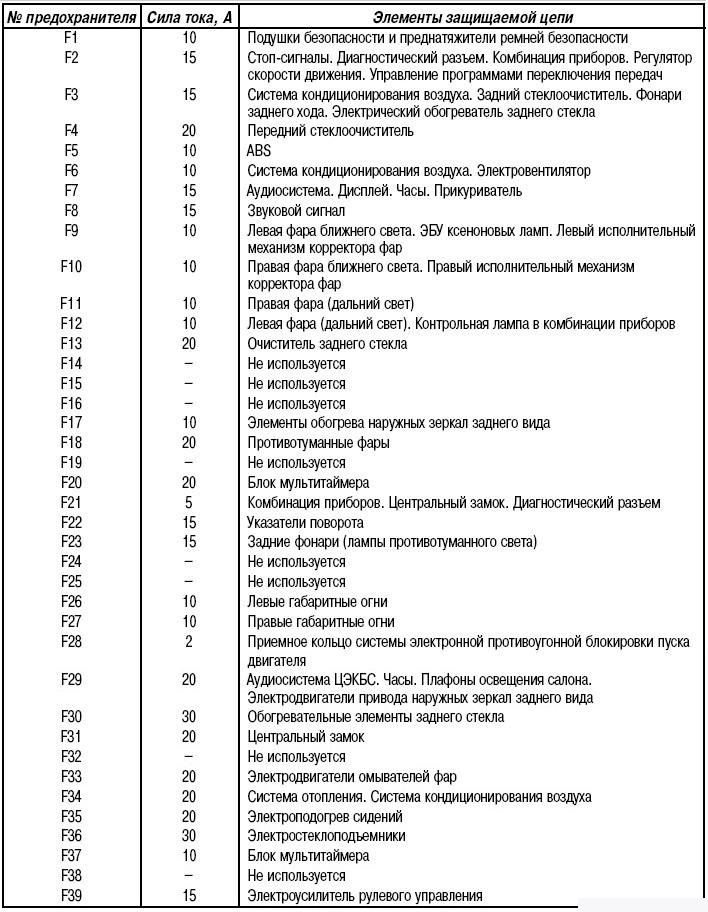

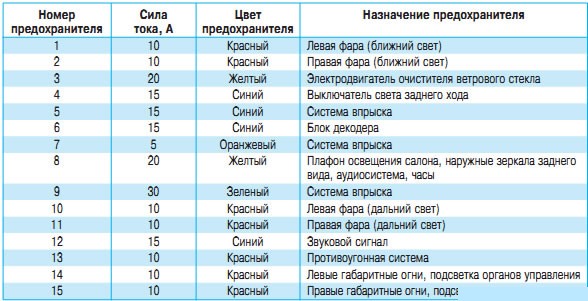

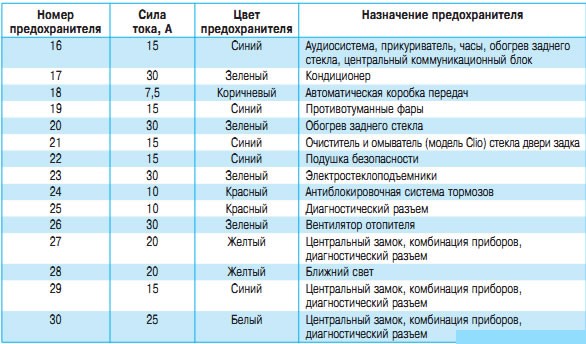

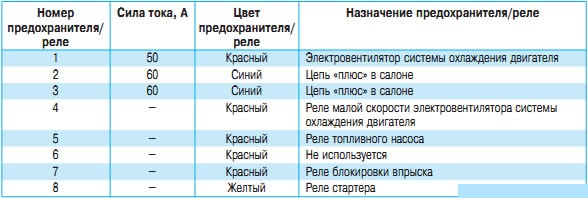

Цепи, защищаемые предохранителями, расположенными в салоне
автомобиля, указаны в табл. 8.3.
Таблица 8.3
Цепи, защищаемые предохранителями (в
салоне автомобиля)
