Renault Symbol.
Генератор
| На автомобиле установлен трехфазный генератор переменного тока 100 А производства фирмы Bosch. |
| Каталожный номер генератора 0 120 416 020. Привод генератора осуществляется многоручьевым ремнем от шкива коленчатого вала. |
Снятие и установка генератора
|
Снятие: |
| – установите автомобиль на подъемник или поднимите переднюю часть автомобиля, подведите опоры под кузов; |
| – отсоедините провод от отрицательной клеммы аккумуляторной батареи; |
| – снимите правое переднее колесо и грязезащитный щиток; |
| – снимите решетку облицовки радиатора; |
|

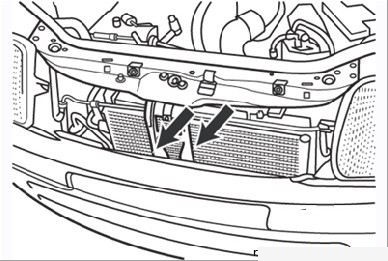

| – снимите верхнюю поперечину, отвернув два нижних болта крепления, и положите ее на двигатель (Рисунок 8.2); |
| – снимите защитный кожух топливораспределительной рампы; |
| – снимите правую фару; |
| – снимите ремень привода вспомогательных агрегатов (см. раздел «Эксплуатация и Техобслуживание»); |
| – снимите шкив насоса гидроусилителя рулевого управления; |

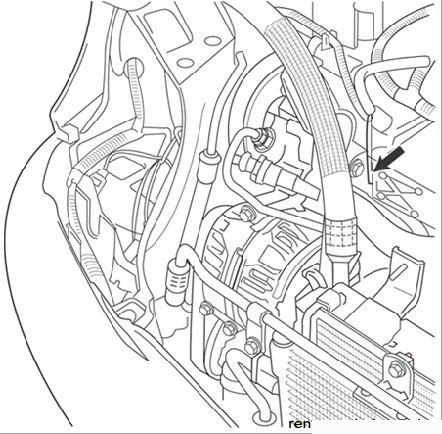

| – снимите трубопровод подачи топлива с топливораспределительной рампы с помощью приспособления |
|
| Mot. 1311-06 и разъедините разъем форсунки (Рисунок 8.3); |
| – отверните болты крепления насоса гидроусилителя рулевого управления к кронштейну; |
| – выверните болт крепления трубопровода гидроусилителя рулевого управления к многофункциональному кронштейну; |
| – выверните болты крепления генератора, отведя в сторону насос гидроусилителя рулевого управления. |
| Установка генератора проводится в порядке, обратном снятию. |
| Натяните ремень привода генератора. |
| Фирма Renault рекомендует выполнять проверку генератора через 15 мин прогрева двигателя при напряжении на контактах 13,5 В. Сила тока генератора в зависимости от частоты вращения коленчатого вала двигателя приведена в табл. 8.2. |

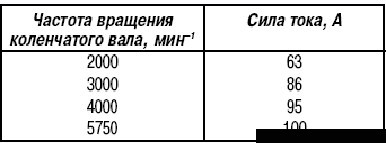

| Таблица 8.2 |
| Зависимость силы тока генератора от оборотов коленчатого вала двигателя |
 |
