Renault Symbol. Снятие и установка двигателя

Предварительные операции перед снятием\ремонтом двигателя

Снимите различные детали (см. рисунки 1 - 7).

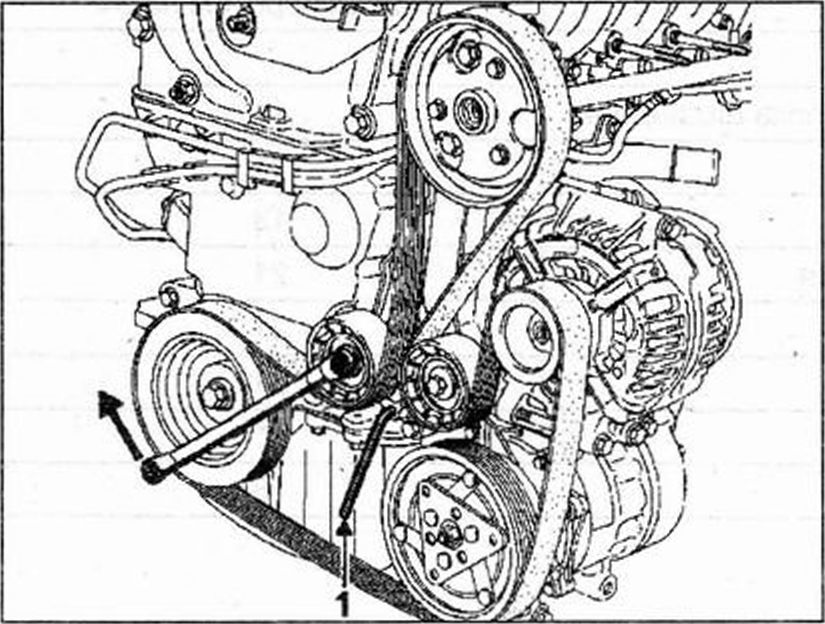

1. Поверните гаечный ключ влево, чтобы ослабить натяжение ремня. Заблокируйте натяжной ролик с помощью 6-мм шестигранного торцевого ключа (1). Снимите ремень привода вспомогательного оборудования.

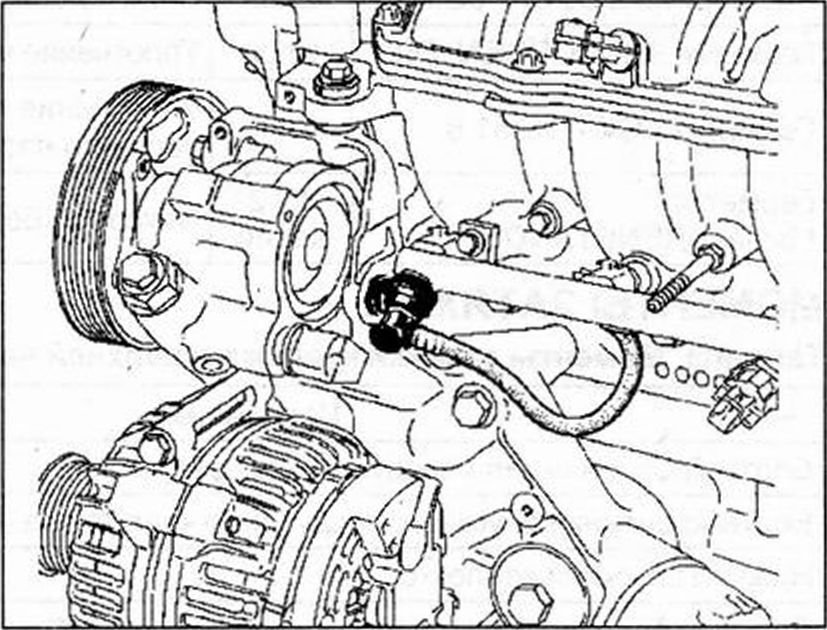

2. Отсоедините топливопровод от топливной рампы и отверните задний болт крепления насоса.

Рисунок 2.

3. Снимите насос гидроусилителя рулевого управления, отвернув два болта.

Рисунок 4.

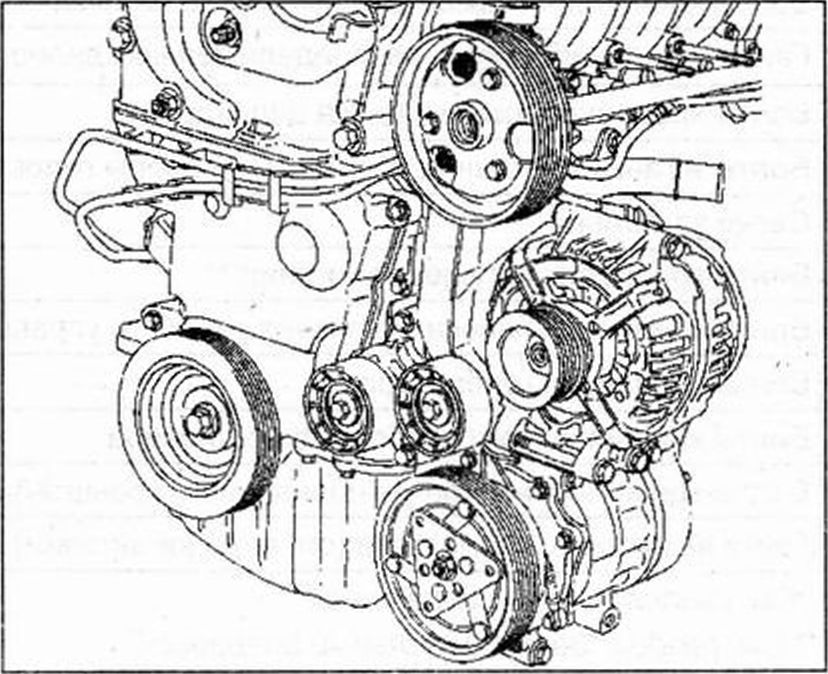

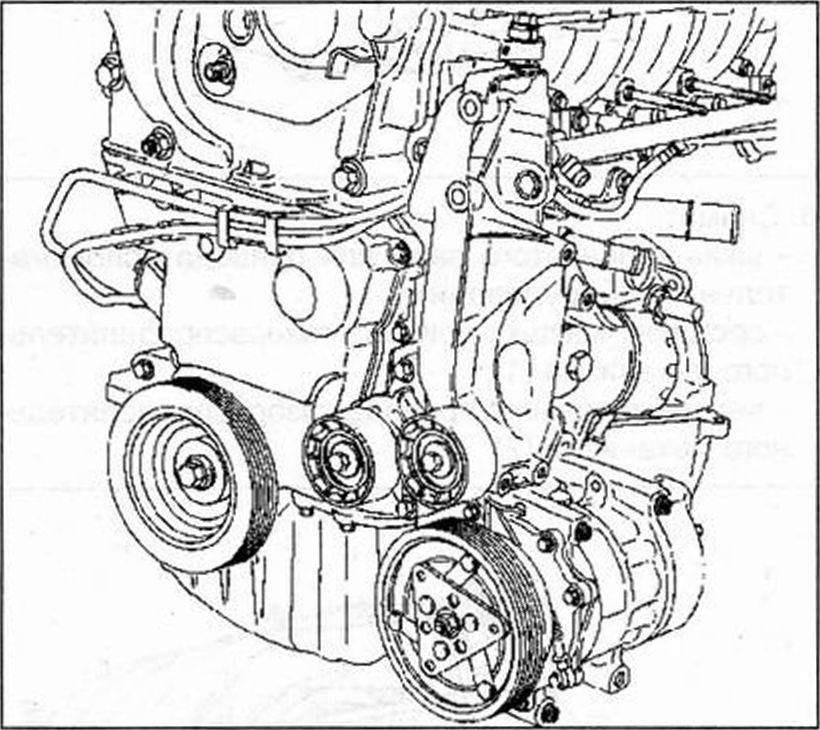

5. Отверните болты крепления и снимите компрессор кондиционера.

Рисунок 5.

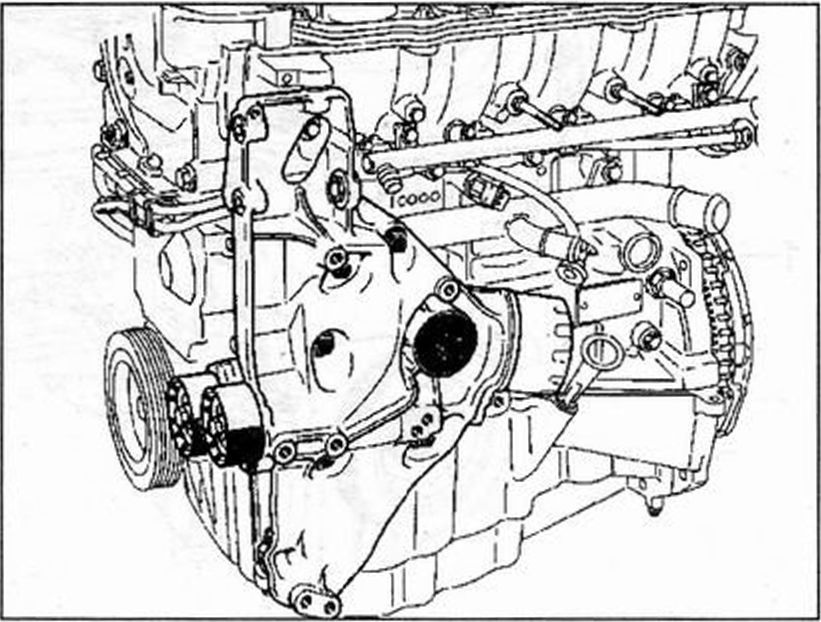

6. Снимите универсальный кронштейн.

Рисунок 6.

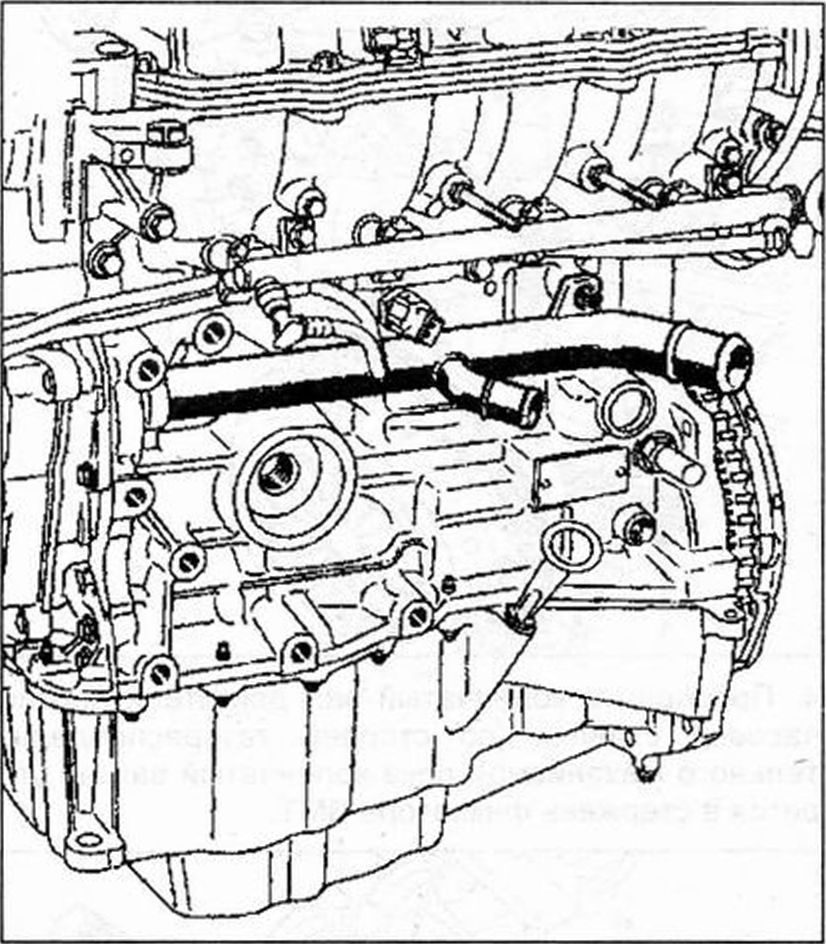

7. Снимите патрубок насоса охлаждающей жидкости.

Рисунок 7.
