Renault Symbol. Двигатель K7J. Устройство

Двигатель K7J (продольный разрез): 1 - коленчатый вал; 2 - крышка коренного подшипника коленчатого вала; 3 - звездочка цепи привода масляного насоса; 4 - шкив ремня привода вспомогательных агрегатов; 5 - зубчатый шкив коленчатого вала; б - передний сальник коленчатого вала; 7 - водяной насос; 8 - зубчатый шкив водяного насоса; 9 - крышка ремня привода газораспределительного механизма; 10 - зубчатый шкив распределительного вала; И - сальник распределительного вала; 12 - крышка головки блока цилиндров; 13 - ось коромысел привода клапанов; 14 - распределительный вал; 15 - головка блоков цилиндров; 16 - блок цилиндров; 17 - маховик; 18 - задний сальник коленчатого вала; 19 - масляный картер; 20 - вкладыш шатунного подшипника; 21 - вкладыш коренного подшипника; 22 - приемный патрубок масляного насоса

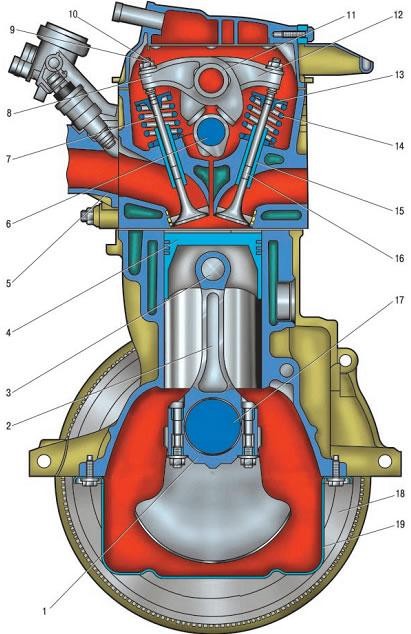

Двигатель K7J (поперечный разрез): 1 - крышка шатуна; 2 - шатун; 3 - поршневой палец; 4 - поршень; 5 - впускная труба; б - распределительный вал; 7 - впускной клапан; 8 - коромысло впускного клапана; 9 - регулировочный болт; 10 - контргайка регулировочного болта; 11 - ось коромысел привода клапанов; 12 - коромысло выпускного клапана; 13 - тарелка пружины клапана; 14 - пружина клапана; 15 - направляющая втулка клапана; 16 - выпускной клапан; 17 - коленчатый вал; 18 - маховик; 19 - масляный картер

Общие характеристики
Двигатель........................................................K7J 700
Рабочий объем двигателя............................1390 см3
Диаметр цилиндра..........................................79,5 мм
Ход поршня...........................................................70 мм
Степень сжатия.......................................................9,5/1
Порядок работы цилиндров......................1-3-4-2

Меры предосторожности при мойке двигателя
Защищайте ремни привода распределительного вала и генератора от попадания на них воды и моющих средств. Не допускайте попадания воды во впускные воздухопроводы.

Ремонт резьбовых отверстий
Резьбовые отверстия во всех частях двигателя можно ремонтировать путем использования спиральных вставок с соответствующей резьбой.

Моменты затяжки

Вид в разрезе и моменты затяжки резьбовых соединений. (1) - Резьбы и контактирующие поверхности под головками болтов, смазываемые моторным маслом, (2) - Предварительная затяжка до 20 Нм с последующим дополнительным поворотом на угол 68 ± 6е, (3) - Болт и гайка Мб, (момент затяжки 10 Нм), болт М8 (момент затяжки 22 Нм), (4) - Момент затяжки гайки натяжителя ремня привода распредели- тельного вала 50 Нм, (5) - Перед затяжкой смажьте резьбу болта и поверхность под его головкой моторным маслом.

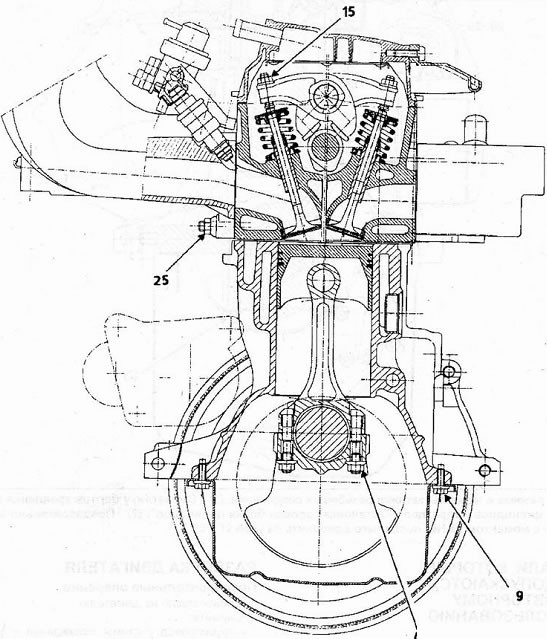

Вид в разрезе и моменты затяжки резьбовых соединений. (1) - Предварительная затяжка до 10 Нм, затем затяжка с моментом 43 Нм.

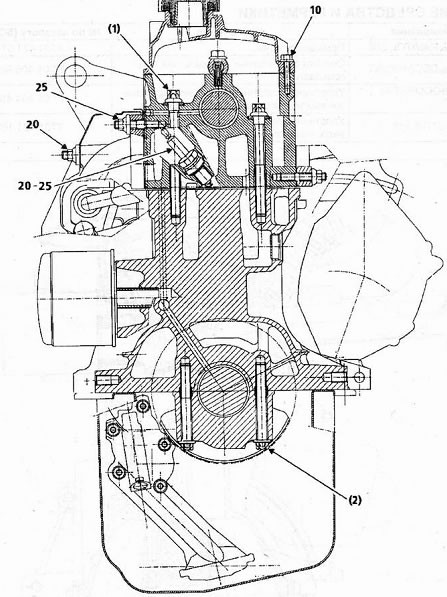

Вид в разрезе и моменты затяжки резьбовых соединений. (1) - См. затяжку болтов крепления головки блока цилиндров подраздела "Установка головки блока цилиндров", (2) - Предварительно затяните болты с моментом 25 Нм, после чего доверните на угол 47 ± 5°.

Детали, которые не допускаются к повторному использованию
1. Все сальники и прокладки. 2. Болты крепления маховика. 3. Направляющие втулки клапанов. 4. Болты крепления головки блока цилиндров. 5. Болты крышек коренных подшипников коленчатого вала.

Основное отличие двигателя K4J от двигателя K7J - наличие двух распределительных валов (отдельно впускных и выпускных клапанов) в головке блока цилиндров. Распределительные валы приводятся во вращение армированным зубчатым ремнем. Шестнадцать клапанов двигателя приводятся в действие от распределительных валов с помощью роликовых коромысел (рокеров). Гидрокомпенсаторы автоматически обеспечивают беззазорный контакт кулачка распределительного вала с клапаном. Блок цилиндров, коленчатый вал. маховик, поршни, поршневые пальцы, шатуны обоих двигателей идентичны. Системы смазки, охлаждения, питания также одинаковы по конструкции.
