3.2.4. Газораспределительный ремень (Х 16 XEL)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите воздухозаборный патрубок и воздушный фильтр.
3. Снимите верхнюю крышку газораспределительного ремня.
4. Снимите клинообразный ремень.
5. Поднимите переднюю часть автомобиля.
6. Снимите правое переднее колесо и снимите защитную панель двигателя.
7. Снимите звездочку коленчатого вала.
8. Включите третью передачу.
9. Снимите нижнюю крышку ремня.

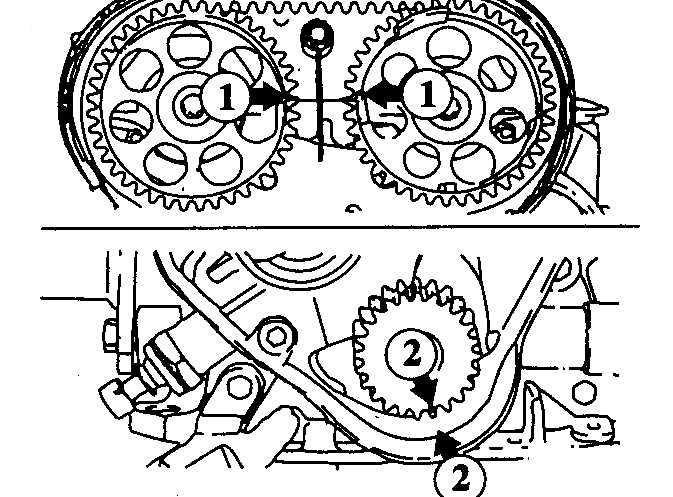

3.2.4 Газораспределительный ремень (Х 16 XEL) Opel Astra A 10. Установите поршень N1 в ВМТ (1, 2 – синхронизационные метки – Х 16 XEL).
11. Синхронизационные метки звездочек распределительных валов должны располагаться друг напротив друга.
12. Поворачивайте коленчатый и распределительные валы очень осторожно.
13. Снимите валик натяжителя и поверните рычаг натяжителя по часовой стрелке до упора.
14. Снимите газораспределительный ремень.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

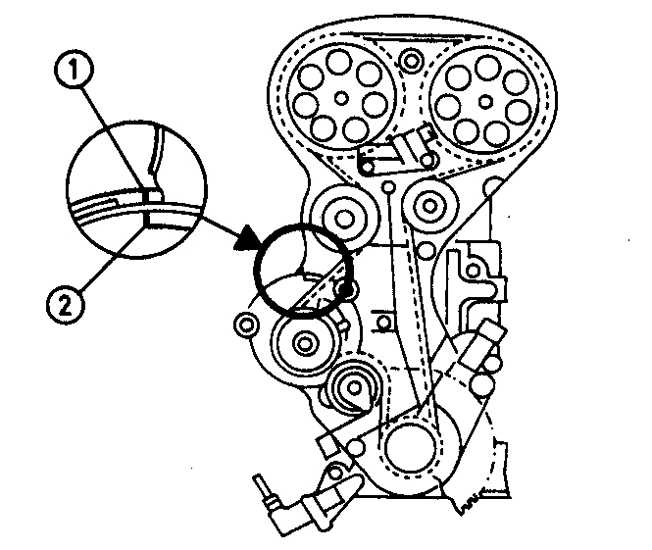

3.2.4 Газораспределительный ремень (Х 16 XEL) Opel Astra A 1. Проверьте положение насоса охлаждающей жидкости. Метка на насосе должна быть совмещена с меткой на блоке цилиндров (1 – метка на блоке цилиндров, 2 – метка на насосе).

2. Установите ремень.
3. Поверните рычаг натяжителя против часовой стрелки до упора.
4. Затяните болт валика натяжителя.
5. Поверните коленчатый вал на два полных оборота и проверьте, совмещены ли все метки.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

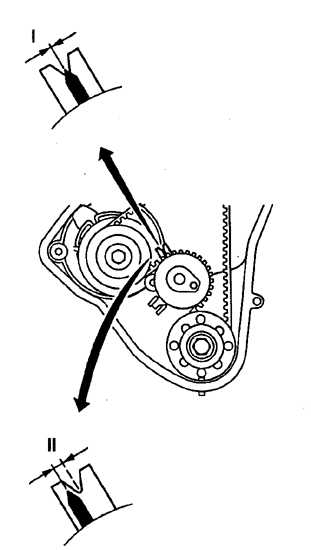

3.2.4 Газораспределительный ремень (Х 16 XEL) Opel Astra A 1. Ослабьте крепежный болт валика натяжителя и поверните рычаг натяжителя по часовой стрелке. Ели Вы устанавливаете использованный ремень, то указатель натяжителя должен располагаться на 4 мм левее от центра прорези (I – для новых ремней, II – для использованных ремней).
2. Затяните валик натяжителя.
3. Поверните коленчатый вал на два полных оборота и проверьте, совмещены ли все метки.
4. Установите звездочку коленчатого вала. Используйте новый болт.
5. Установите оставшиеся детали в обратном порядке.
