3.2.5. Газораспределительный ремень (все модели, кроме Х 16 XEL)

МОДЕЛИ, ВЫПУЩЕННЫЕ ДО 1993 ГОДА

Замена ремня на указанных моделях производится только при помощи специального инструмента P/ N КМ-666. Если у Вас нет этого инструмента, обратитесь к специалистам.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите воздухозаборный патрубок и воздушный фильтр.
3. Снимите клинообразный ремень.
4. Снимите внешнюю крышку газораспределительного ремня.
5. Снимите защитный экран двигателя.
3.2.5 Газораспределительный ремень (все модели, кроме Х 16 XEL) Opel Astra A
3.2.5 Газораспределительный ремень (все модели, кроме Х 16 XEL) Opel Astra A

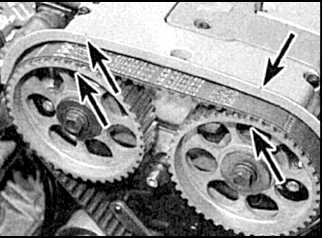

6. Установите поршень N1 в ВМТ и совместите синхронизационные метки распределительных валов (на фото слева стрелкой указан синхронизационный указатель на задней крышке ремня, совмещеный с прорезью в шкиве коленчатого вала, на фото справа – синхронизационные метки звездочек распределительных валов, совмещенные с прорезями в крышке головки цилиндров).

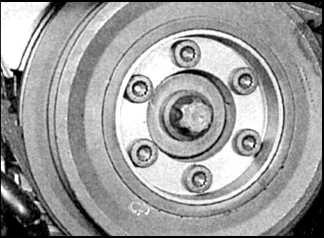

3.2.5 Газораспределительный ремень (все модели, кроме Х 16 XEL) Opel Astra A 7. Снимите приводной ремень насоса гидроусилителя руля

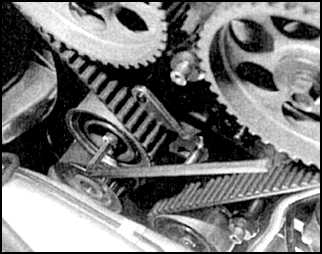

3.2.5 Газораспределительный ремень (все модели, кроме Х 16 XEL) Opel Astra A 8. Ослабьте болт и снимите звездочку натяжителя, снимите ремень.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите ремень.
2. Проверьте синхронизационные метки.
3. Установите специальный инструмент на валик натяжителя.
4. Отсчитайте от синхронизационной метки звездочки распределительного вала выпускных клапанов восемь зубцов против часовой стрелки. Пометьте восьмой зубец.

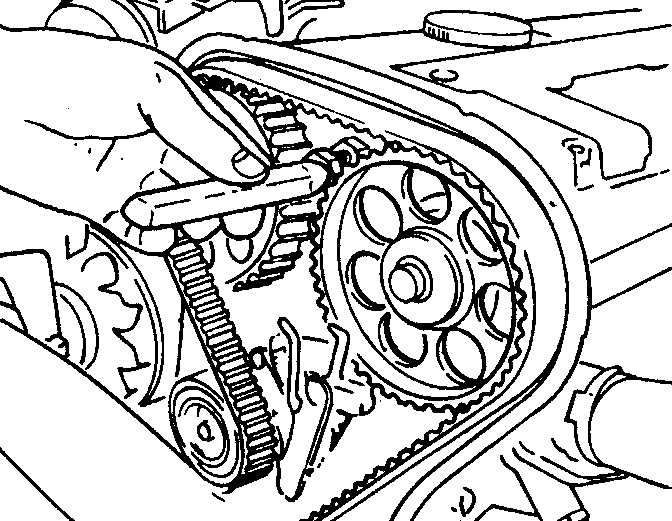

3.2.5 Газораспределительный ремень (все модели, кроме Х 16 XEL) Opel Astra A 5. Поверните коленчатый вал на два полных оборота. Продолжайте поворачивать вал до тех пор, пока сделанная вами метка не совместится с вырезом на крышке головки цилиндров.
6. Снимите инструмент и установите поршень N1 в ВМТ.
7. Установите шкив клинообразного ремня.
8. Затяните натяжитель ремня, используя новый болт. Установите остальные детали.

МОДЕЛИ 1993 ГОДА ВЫПУСКА И ПОЗЖЕ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините проводку от температурного датчика и снимите воздухозаборный патрубок и воздушный фильтр.
3. Снимите защитный экран двигателя и клинообразный ремень.
4. Снимите переднюю крышку газораспределительного ремня.
5. Установите поршень N1 в ВМТ и совместите синхронизационные метки.
6. Снимите шкив коленчатого вала и газораспределительный ремень.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, совмещен ли выступ на насосе охлаждающей системы с выступом на блоке цилиндров.
2. Установите ремень и проверьте синхронизационные метки.
3. Ослабьте болт валика натяжителя ремня и поверните рычаг натяжителя против часовой стрелки до упора. Затяните крепежный болт натяжителя.

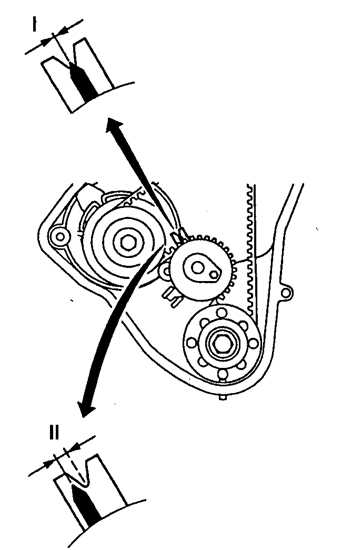

3.2.5 Газораспределительный ремень (все модели, кроме Х 16 XEL) Opel Astra A 4. Поверните коленчатый вал на два полных оборота и проверьте метки. Ели Вы устанавливаете использованный ремень, то указатель натяжителя должен располагаться на 4 мм левее от центра прорези (I – для новых ремней, II – для использованных ремней).
5. Затяните болт валика натяжителя. Поверните коленчатый вал на один оборот и проверьте метки. Установите оставшиеся детали.
