Опель Астра А. Крышка головки цилиндров



Опель Астра А. Крышка головки цилиндров

3.2.6. Крышка головки цилиндров

ОБЩИЕ СВЕДЕНИЯ

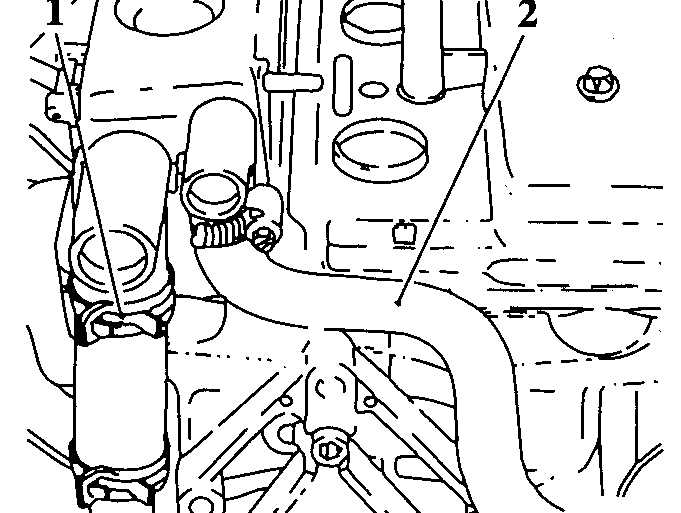

  Bентиляционные шланги (Х 16 XEL)

3.2.6 Крышка головки цилиндров Opel Astra A
1 – зажим вентиляционного шланга;

2 – вентиляционый шланг блока цилиндров

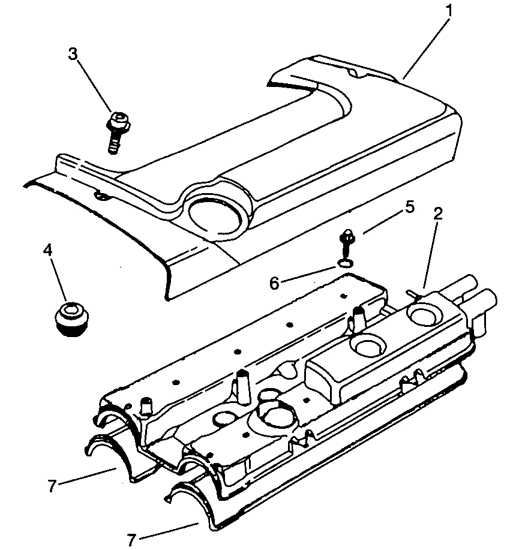

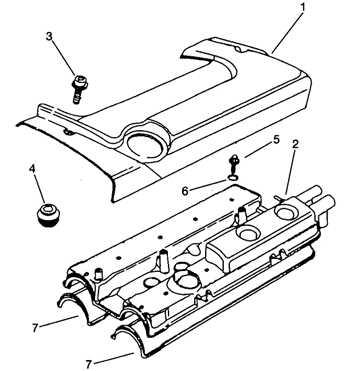

Крышка головки цилиндров (Х 16 ХЕL)

3.2.6 Крышка головки цилиндров Opel Astra A
1 – крышка двигателя;

2 – крышка головки цилиндров;

3 – крепежные болты крышки двигателя;

4 – втулки болтов;

5 – шайбы болтов;

7 – прокладки крышки головки цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите внешнюю крышку газораспределительного ремня.

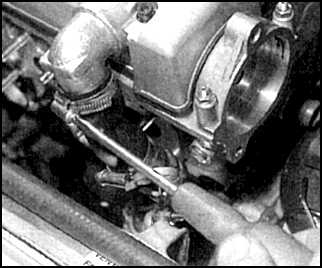

3.2.6 Крышка головки цилиндров Opel Astra A 2. Отсоедините вентиляционные шланги от крышки головки цилиндров.
3.2.6 Крышка головки цилиндров Opel Astra A

3. Вывинтите два крепежных болта и снимите крышку свечей зажигания.

4. Отсоедините от свечей провода высокого напряжения и отсоедините провода от крышки.

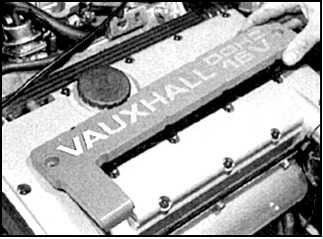

3.2.6 Крышка головки цилиндров Opel Astra A 5. Вывинтите крепежные болты и снимите крышку головки.

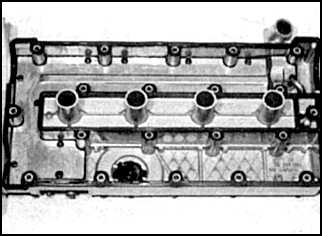

3.2.6 Крышка головки цилиндров Opel Astra A 6. Снимите прокладку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите и почистите внутреннюю поверхность крышки. Тщательно протрите крышку перед установкой.
2. Тщательно почистите стыкующиеся поверхности крышки и головки цилиндров.
3. При необходимости замените прокладку крышки.
4. Установите крышку, вставьте болты и затяните их.
5. Установите оставшиеся детали в обратном порядке.
