Opel Astra 2004-2006 года. Провода, реле и предохранители

  Защита электрических цепей авто­мобиля от короткого замыкания обеспечивается применением сово­купности предохранителей, преры­вателей цепей и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмот­ра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель для выявления его перегорания. Если предохранитель внешне выглядит нормально, но по­дозрения на его неисправность со­хранились, произведите проверку проводимости между ножевыми клеммами, выступающими из его корпуса.

  При замене предохранителей сле­дите за соответствием номинала но­вого предохранителя номиналу ста­рого. Рассчитанные на различную силу тока предохранители могут внешне выглядеть одинаково, поэто­му особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую — а особенно большую -силу тока является нежелательной. Каждая электрическая цепь нуждает­ся в разной степени защиты. Следи­те за тем, чтобы маркировка на кор­пусе предохранителя соответствова­ла силе тока, на которую рассчитана соответствующая цепь. Если заме­ненный предохранитель немедленно перегорает, не разумно будет про­должать его замену. Прежде всего, следует выявить и устраните причи­ну его перегорания. В большинстве случаев таковой оказывается корот­кое замыкание в электрической це­пи, вызванное обрывом или повреж­дением изоляции провода.

  Плавкие вставки

  Защита некоторых электрических цепей осуществляется путем вклю­чения в них плавких вставок. Вставки обычно используются для защиты цепей, не оборудованных предохра­нителями, таких как цепь системы зажигания.

  Плавкие вставки похожи на предо­хранители в том смысле, что выход их из строя (оплавление) легко опре­деляется визуально.

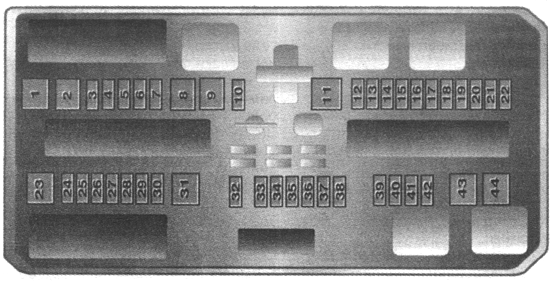

Блок предохранителей в салоне автомобиля Opel Astra

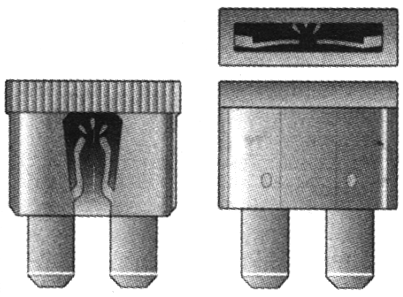

Рис. 7.2. Исправная и перегоревшая плавкая вставка

  Для замены плавкой вставки отсо­едините отрицательный провод от аккумуляторной батареи. Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вы­звавшей выход вставки из строя.

  Прерыватели цепи (тепловые реле)

  Тепловые реле служат для защиты таких компонентов, как электроприво­ды стеклоподъемников, замков две­рей и регулировки положения фар (электрокорректоры). Некоторые из прерывателей цепей установлены в монтажном блоке. Возврат тепловых реле в исходное состояние на некото­рых моделях осуществляется автома­тически, т.е. при возникновении пере­грузки в цепи тепловое реле мгновен­но размыкается, затем, после остыва­ния, возвращается в исходное состоя­ние. Если возврата контура в рабочее положение не происходит, следует не­медленно произвести его проверку. Нормальное функционирование теп­лового реле подтверждает исправ­ность контура. Некоторые из преры­вателей оборудованы кнопками для ручного принудительного возврата в исходное состояние.

  Замена предохранителей

  Для предотвращения короткого за­мыкания и перегрузок потребителей электрической энергии отдельные контуры защищены предохранителя­ми. На автомобилях Opel использу­ются предохранители, соответству­ющие последним техническим до­стижениям, эти предохранители имеют ножевые контакты.

  Перед заменой предохранителя сначала обязательно отключите со­ответствующий потребитель.

  Подденьте крышку блока предо­хранителей узкой отверткой и сни­мите ее.

  Перегоревшей предохранитель распознается по расплавленной ме­таллической полоске. Расположение предохранителей показано на внут­ренней стороне крышки блока пре­дохранителей.

  Выньте неисправный предохрани­тель пластмассовым пинцетом, на­ходящимся в крышке блока предо­хранителей (рис. 7.3).

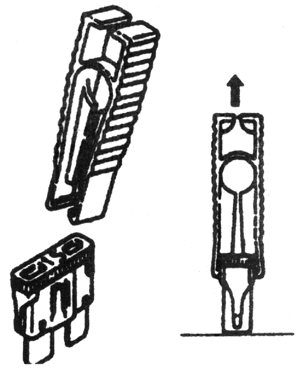

Рис. 7.3. Пинцет для замены предохранителей

  Вставьте новый предохранитель того же номинала (силы тока).

  Если вновь вставленный предохра­нитель перегорает через короткое время, следует проверьте соответст­вующую электрическую цепь.

  Ни в коем случае не заменяйте предохранитель проволокой или по­добными вспомогательными средст­вами, так как из-за этого в электри­ческой системе автомобиля могут возникнуть серьезные повреждения.

  Рекомендуется всегда иметь в авто­мобиле набор запасных предохрани­телей разного номинала. Для их хра­нения в блоке предохранителей пре­дусмотрено соответствующее место.

  Номинал предохранителя нанесен на обратной стороне корпуса предо­хранителя. Кроме того, корпус име­ет соответствующий цвет, по которо­му можно определить номинальную силу тока.

  Для подачи электрического тока к некоторым элементам электрообо­рудования автомобиля используют­ся реле. Нарушение исправности функционирования реле приводит к отказу обслуживаемого им элемен­та. В случае возникновения подозре­ния на неисправность какого-либо из реле, оно должно быть снято и подвергнуто проверке на станции технического обслуживания или в специализированной автомастер­ской. Замена вышедшего из строя реле производится в сборе.
