Opel Astra 2004-2006 года. Снятие и установка передних рычагов стеклоочистителей





  Снятие



  Вымойте ветровое стекло, включи­те и снова выключите стеклоочисти­тели — они должны оказаться в край­нем нижнем положении.

  Отметьте положение резиновых щеток стеклоочистителей, для чего наклейте на ветровое стекло скотч или изоляционную ленту вдоль щетки.

  Откройте капот.

  Подденьте отверткой защитный колпачок и снимите его со шпинделя оси рычага (рис. 7.13).

ПРИМЕЧАНИЕ

  Колпачки оборудованы резьбовым соединением, выворачивайте их вручнуюдо тех пор, пока не по­явиться достаточный зазор между колпачками ирычагом.

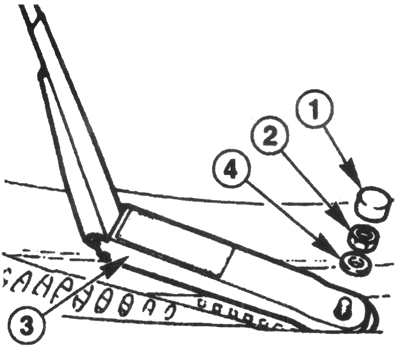

Рис. 7.13. Компоненты рычага стеклоочи­стителя:

1 — колпачок; 2 — крепежная гайка; 3 — рычаг; 4 — шайба



  Отпустите крепежную гайку при­мерно на 2 оборота. Слегка раскачи­вая рычаг стеклоочистителя из сто­роны в сторону, стяните его с поса­дочной втулки шпинделя оси, при не­обходимости воспользуйтесь подхо­дящим инструментом (рис. 7.14).

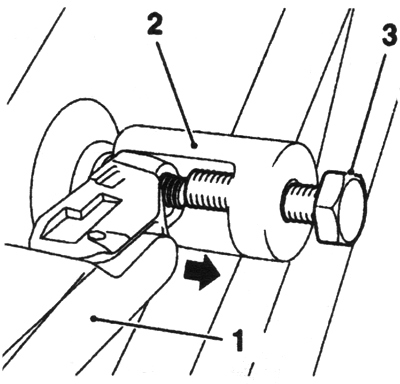

Рис. 7.14. Снятие рычага стеклоочисти­теля:

1 — рычаг; 2 — специальный инструмент; 3 — болт



  Полностью отверните гайку и сни­мите рычаг стеклоочистителя со шпинделя.



  Установка



  Убедитесь, что положение привода стеклоочистителей соответствует крайнему положению, при необходи­мости включите привод и установите требуемое положение.

Установите рычаг на посадочную втулку шпинделя так, чтобы щетка стеклоочистителя совпала с ранее на­клеенной клейкой лентой (скотчем).

  Заверните крепежную гайку рычага вручную. Закройте капот, промойте ветровое стекло и через некоторое время включите стеклоочистители при работе щетки стеклоочистите­лей не должны выходить за пределы стекла, а при выключении привода должны вернуться в крайнее нижнее положение. В противном случае от­пустите гайку и повторите установку соответствующего рычага.

  По окончании регулировки затяни­те крепежные гайки требуемым мо­ментом и установите на место за­щитные колпачки.
