Opel Astra 2004-2006 года. Задняя ось ходовой части

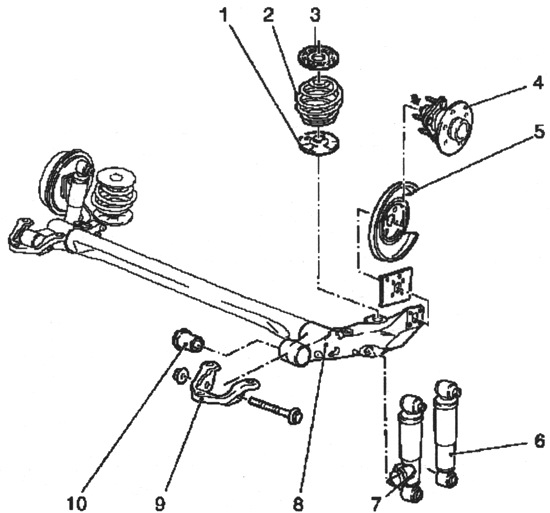

Компоненты задней оси: 1 — нижнее амортизирующее кольцо; 2 — задняя пружина; 3 — верхнее амортизирующее кольцо; 4 — модуль подшипника колеса с датчиком, устанавливаемым
на колесе автомобиля (стрелка); 8 — задняя ось;9 — кронштейн задней оси; 10 — демпфирующая втулка
Модифицированная задняя ось от Astra-G используется на Astra-H. Рычаги приварены к корпусу задней оси. Крепления демпфирующих втулок увеличены для установки втулок большего диаметра, крепления задней оси изменены. Благодаря оптимизированной конструкции задней оси, на Astra-H стало возможно обойтись без стабилизатора. Для оптимальной настройки шасси, существует в общей сложности шесть различных версий задней оси. Следующая таблица дает общие сведения о различных конструкциях задней оси.
Обслуживание
Задняя ось должна сниматься и устанавливаться с помощью гидравлического домкрата и специальных приспособлений КМ 904 и КМ 6002, чтобы гарантировать правильность установки задней оси.
Демпфирующие втулки
Диаметр демпфирующих втулок задней оси на Astra-H на 10 мм больше, чем на Astra-G и Zafira. Изменение демпфирующей втулки позволило уменьшить передачу вибраций от задней оси на кузов автомобиля, таким образом, улучшая комфорт во время езды и стабильность управления. Управляемость и продольная устойчивость были также улучшены за счет изменения демпфирующих втулок и увеличения колеи.
Обслуживание
В целях послепродажного обслуживания задняя ось поставляется в сборе с демпфирующими втулками. Специальное приспособление КМ 6006, которое использовалось для Astra-G и Zafira не подходит для демпфирующих втулок Astra-H. Новые приспособления для снятия и установки демпфирующих втулок задней оси планировалось к поставке в 2004 г.
Варианты конструкции задней оси
Рекомендуемые значения моментов затяжки — задняя ось, задняя подвеска
* Использовать новые болты ** Использовать новые гайки *** Заворачивание и отворачивание болтов крепления импульсным или силовым инструментом недопустимо. Примечание: Болты, которые затягиваются моментом и по углу (за пределом упругости) не могут использоваться повторно, будучи отвернутым.
