МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - НИССАН КАШКАЙ
Натяжной шкив приводного ремня ДВИГАТЕЛЯ HR16DE - НИССАН КАШКАЙ

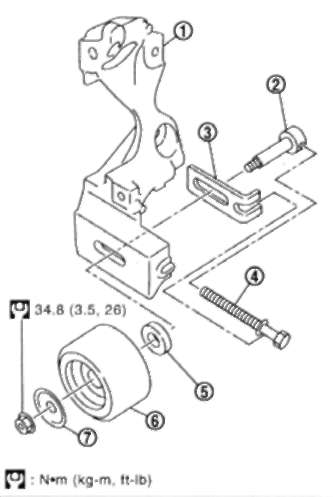

3.5.2 КОМПОНЕНТЫКОМПОНЕНТЫ2: Центральная ось 3: Проставка 4: Регулировочный болт 5: Шайба 6: Натяжной шкив 7: Пластина
СНЯТИЕСНЯТИЕ1. Снимите приводной ремень. См. выше. 2. Открутите контргайку, снимите пластину, натяжной шкив и шайбу. 3. Выньте центральную ось вместе с проставкой для установки регулировочного болта.
УСТАНОВКАУСТАНОВКА1. Установите центральную ось (1) в канавку скольжения проставки (2). Полностью вверните регулировочный болт (3) в направлении ослабления ремня (->). • При этом уприте фланец (а) регулировочного болта и гнездо (b) центральной оси в проставку. 2. Пристыкуйте поверхности (с, d) проставки к кронштейну генератора, установите шайбу, натяжной шкив и пластину, затем затяните контргайку от руки. 3. Установите снятые компоненты порядке, обратном снятию.
