СНЯТИЕ

1. Сбросьте давление топлива. См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

2. Снимите впускной коллектор. См. выше.

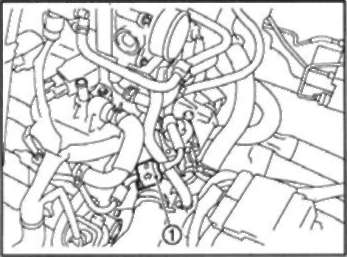

3. Отсоедините быстросьемный штуцер следующим образом. Отсоедините топливный шланг от топливной трубки.

Примечание: Система отвода топлива на данной модели не предусмотрена,

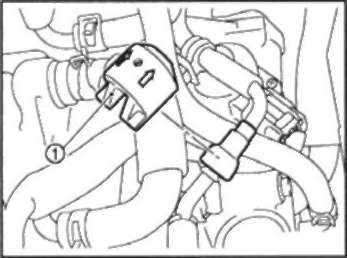

а. Снимите колпачок (1) с быстросъемного штуцера.

c. Наденьте съемник (специнструмент) на топливную трубку гильзой в сторону быстросьемного штуцера.

d. Вводите съемник в быстросъемный штуцер, пока гильза не упрется в него. Зафиксируйте съемник в таком положении.

Внимание: Быстросъемный штуцер не отсоединится, если Вы будете вводить съемник с большим усилием. Зафиксируйте съемник в таком положении, когда он упрется в штуцер.

e. Потяните по прямой и снимите быстросъемный штуцер с топливной трубки.

Внимание:

• Тяните за быстросъемный штуцер, придерживая за участок «А», как показано на рисунке.

• Не тяните вбок. В противном случае можно повредить кольцевое уплотнение внутри быстросъем-ного штуцера.

• Поскольку прольется топливо, заранее запаситесь емкостью и тряпкой.

• Не зажигайте огонь и не производите искр.

• Не подносите компоненты к источникам тепла. Будьте особенно осторожны при производстве сварочных работ.

• Не подвергайте компоненты воздействию электролита аккумулятора или других кислот.

• При снятии/установке не сгибайте и не перекручивайте участок между быстросъемным штуцером и топливным шлангом.

• Для сохранения участка подсоединения в чистоте и во избежание повреждения и попадания посторонних частиц закупорьте отверстия отсоединенныхтрубок заглушками или закройте пластиковыми мешками.

5. Снимите защитную накладку с топливной трубки

• Ослабьте болты в порядке, обратном изображенному на рисунке.

• Ослабьте болты в порядке, обратном изображенному на рисунке.

Внимание:

• Убедитесь, что распылитель тол ливной форсунки не соприкао ется с другими компонентами,

• Соберите остатки топлива, вы лившегося из трубки, салфетки

7. Снимите топливную форсунку (3 с топливной трубки (1), выполни следующие операции:

а. Отпустите зажим (2) и снимите его

Внимание:

• Не пролейте остатки топлива из топливной трубки.

• Не повредите распылитель форсунки.

• Не роняйте и не ударяйте топливные форсунки.

• Не разбирайте топливные форсунки.

УСТАНОВКА

1. При установке новых кольцевьо уплотнений в топливную форсунц соблюдайте следующее:

Внимание:

• Верхнее и нижнее кольцевое уп лотнение отличаются. Не перепутайте их.

Со стороны топливной трубки: черный

Со стороны распылителя форсунки: зеленый

• Берите кольцевые уплотнени» голыми руками. (Не надевайте перчатки).

• Смажьте кольцевые уплотнени моторным маслом.

• Не чистите кольцевые уплотнения растворителем.

• Убедитесь, что на кольцевом уплотнении и на поверхности под уплотнение нет посторонних частиц

• При установке не поцарапайте уплотнения инструментом или ногтями. Также не перекручивайте и не растягивайте кольцевые уплотнения. Если при установке кольцевое уплотнение растянулось, не вставляйте его сразу же в топливную трубку.

• Вставляйте кольцевое уплотнение в топливную трубку под прямым углом. Не сдвигайте и не перекручивайте его.

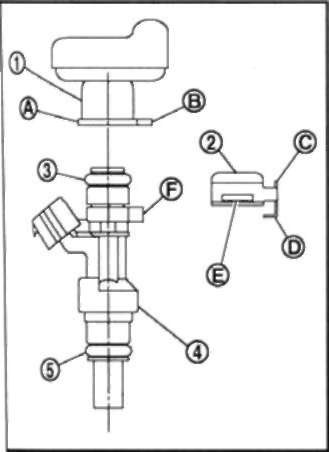

2. Вставьте топливную форсунку (4) в топливную трубку (1) следующим образом:

а. Вставьте зажим (2) в канавку на топливной форсунке.

• Вставляйте зажим так, чтобы выступ (F) на топливной форсунке совместился с вырезом (D) на зажиме.

5: Кольцевое уплотнение (зеленое)

Внимание:

• Всегда заменяйте зажимы новыми.

• Ставьте зажим так, чтобы он не задевал за кольцевое уплотнение. В противном случае, замените кольцевое уплотнение.

b. Вставьте топливную форсунку в топливную трубку с закрепленным зажимом.

• Вставляйте ее, соблюдая центрирование.

• Вставьте топливную форсунку так, чтобы выступ (В) топливной трубки вошел в вырез (С) на зажиме.

• Убедитесь, что фланец (А) топливной трубки надежно зафиксировался в установочной канавке (Е) на зажиме.

c. Проверьте правильность установки, убедившись, что топливная форсунка не проворачивается и не соскакивает.

3. Установите топливную трубку и топливные форсунки в сборе на головку цилиндров.

• Затяните болты в порядке, указанном цифрами на рисунке.

Внимание: Не допускайте, чтобы наконечник распылителя топливной форсунки соприкасался с другими компонентами.

4. Установите защитную накладку на топливную трубку.

• Затяните болты в порядке, указанном цифрами на рисунке.

6 Подсоедините топливный шланг следующим образом:

a. Убедитесь, что внутри и вокруг топливной трубки и быстросьемного штуцера нет повреждений и отложений посторонних частиц.

b. Нанесите тонкий слой свежего моторного масла на кончик топливной трубки.

c. Совместите центры и вставьте быстросьемный штуцер в топливную трубку без перекосов.

• Вставляйте быстросьемный штуцер в топливную трубку, пока первый буртик на топливной трубке полностью не войдет в быстросьемный штуцер, а второй буртик окажется под нижней кромкой быстросьемного штуцера.

Внимание:

• Вставляя топливную трубку в быстросъемный штуцер, придерживайте его за участок «А», как показано на рисунке.

• Чтобы не повредить кольцевое уплотнение внутри быстросьемного штуцера из-за установки с перекосом, точно совместите центры.

• Вставляйте, пока не услышите щелчок и не ощутите фактическое зацепление.

• Чтобы не спутать зацепление с похожим звуком, выполните следующую операцию.

d. Прежде чем закрепить топливную трубку хомутом, потяните за быстросьемный штуцер, придерживая за участок «А». Убедитесь, что он полностью вошел в зацепление (подсоединился) так, что не соскочит с топливной трубки.

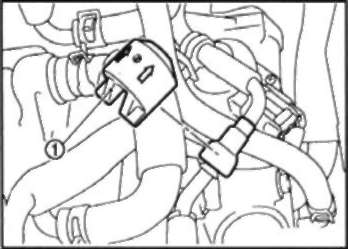

e. Установите колпачок (1) на быстросьемный штуцер.

Внимание:

• Убедитесь, что быстросъемный штуцер и топливная трубка надежно вошли в зацепление с установочной канавкой на колпачке быстросъемного штуцера.

• Если колпачок устанавливается на быстросъемный штуцер с трудом, возможно, быстросъемный штуцер установлен неправильно. Проверьте правильность подсоединения еще раз.

f. Закрепите топливный шланг хомутом.

7. После этой операции установка выполняется в порядке, обр. снятию.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

Проверка утечек топлива

1. Создайте давление в топливопроводах, повернув ключ зажигания в положение «ON» (не запуская двигатель). Затем проверьте, нет ли утечек топлива на стыках.

Примечание: Для проверки в труднодоступных местах пользуйтесь зеркалами.

2. Запустите двигатель. Увеличивая обороты двигателя, снова проверьте, нет ли утечек топлива на стыках топливопроводов.

Внимание: Не прикасайтесь к двигателю сразу же после остановки, поскольку он очень сильно нагревается.
