СНЯТИЕ

1. Отсоедините воздуховод (впускной) и воздуховод (между корпусом воздухоочистителя и электроприводом дроссельной заслонки). См. выше раздел «Воздухоочиститель и воздуховод».

1. Отсоедините воздуховод (впускной) и воздуховод и резонатор в сборе. См. выше.

2. Отсоедините водяные шланги от электропривода дроссельной заслонки, во избежание вытекания охлаждающей жидкости поставьте заглушки (на моделях для Северной Европы).

Внимание:

•  Выполняйте эту операцию, когда двигатель холодный.

•  Не допускайте попадания охлаждающей жидкости двигателя на приводной ремень.

3. Выньте масляный щуп.

Внимание: Во избежание попадания посторонних частиц закупорьте отверстие направляющей масляного щупа.

4. Снимите электропривод дроссельной заслонки.

Внимание:

• Обращайтесь с электроприводом с осторожностью и не допускайте ударов.

• Не разбирайте и не проводите регулировку.

5. Отсоедините разъем и шланг EVAP от электроклапана продувки угольного фильтра EVAP.

6. Отсоедините вакуумный шланг усилителя тормоза от впускного коллектора.

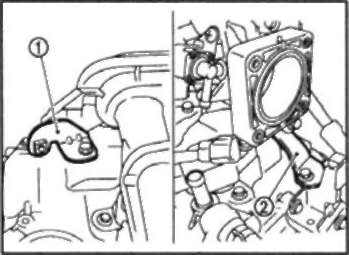

7. Снимите переднюю (1) и заднюю (2) опоры впускного коллектора.

• Ослабьте крепежные болты в порядке, обратном изображенном на рисунке.

9. При необходимости снимите электроклапан продувки угольного фильтра EVAP с впускного коллектора.

Внимание: Обращайтесь с электроклапаном с осторожностью и не допускайте ударов.

10. При необходимости снимите опору впускного коллектора (центральную) с головки цилиндров.

Примечание: При установке впускного коллектора центр, опора служит направляющей.

УСТАНОВКА

Установка выполняется в порядке, обратном снятию, с учетом следующего:

Впускной коллектор

1. Поставьте прокладку на впускной коллектор.

• Совместите выступ (А) на прокладке с канавкой впускного коллектора.

Внимание: Убедитесь, что направляющая масляного щупа не отсоединилась от крепежного зажима на впускном патрубке вследствие задевания за впускной коллектор.

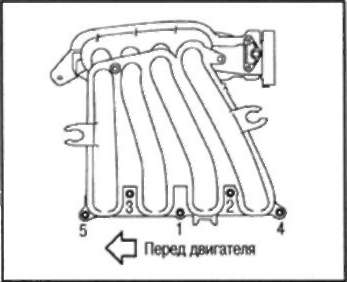

3. Затяните болты в порядке, указанном цифрами на рисунке.

4. Установите опоры впускного коллектора (переднюю и заднюю).

Электропривод дроссельной заслонки

• При отсоединении разъема от эле«-тропривода дроссельной заслон» в случае ремонта проведите «Обучение закрытому положению дроссельной заслонки». См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

• При замене электропривода дроссельной заслонки в случае ремонт! проведите «Обучение закрытом) положению дроссельной заслонки» и «Обучение подаче воздуха кг оборотах х.х.». См. главу СИСТЕМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.
