Митсубиси Каризма. Электросхемы - часть 4

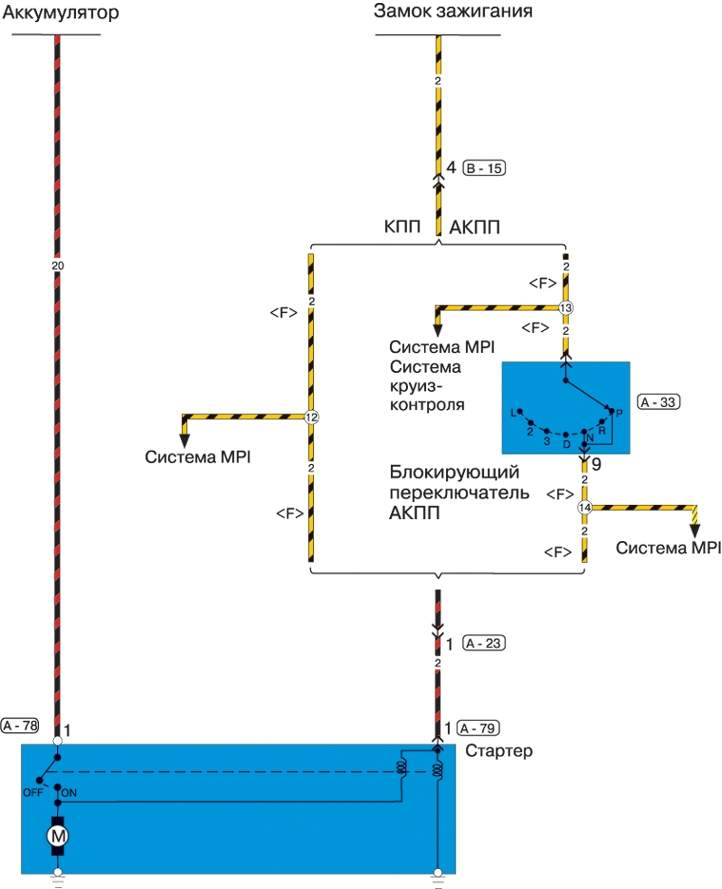

Cхема 10. Система запуска





Cхема 11. Система впрыска топлива MPI-SOHC (продолжение)

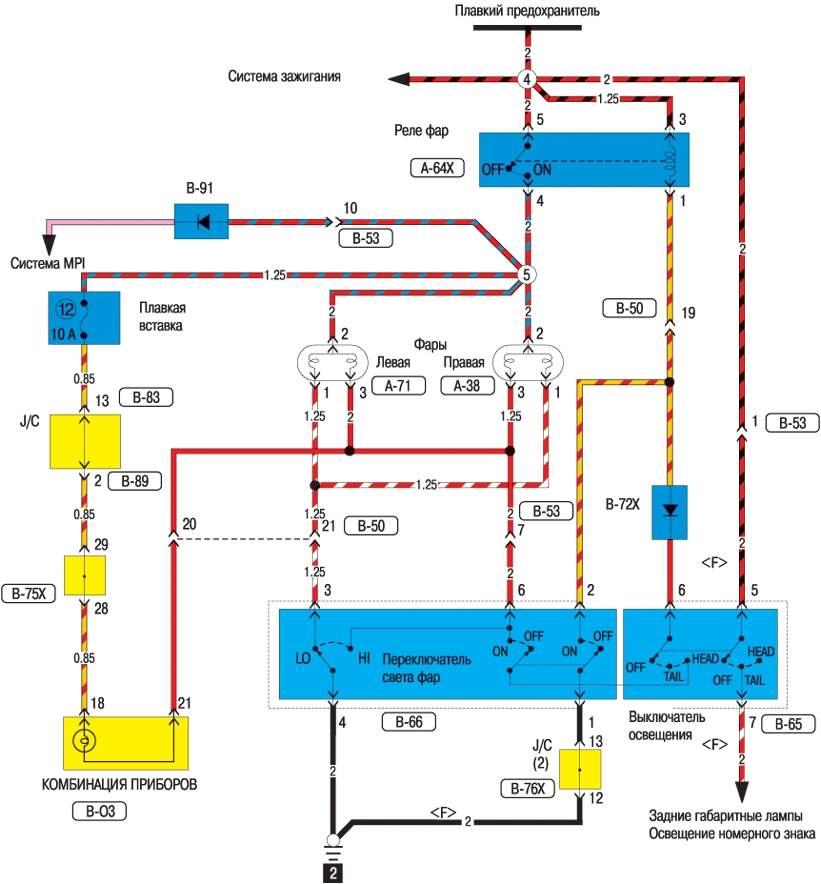

Cхема 12. Фары
