Митсубиси Каризма. Электросхемы - часть 3

  Главная      Автомобили - Митсубиси     Mitsubishi Carisma (Митсубиси Каризма) - руководство по ремонту и эксплуатации

 поиск по сайту

















содержание   ..   224  225  226  227  228  229  ..



Митсубиси Каризма. Электросхемы - часть 3

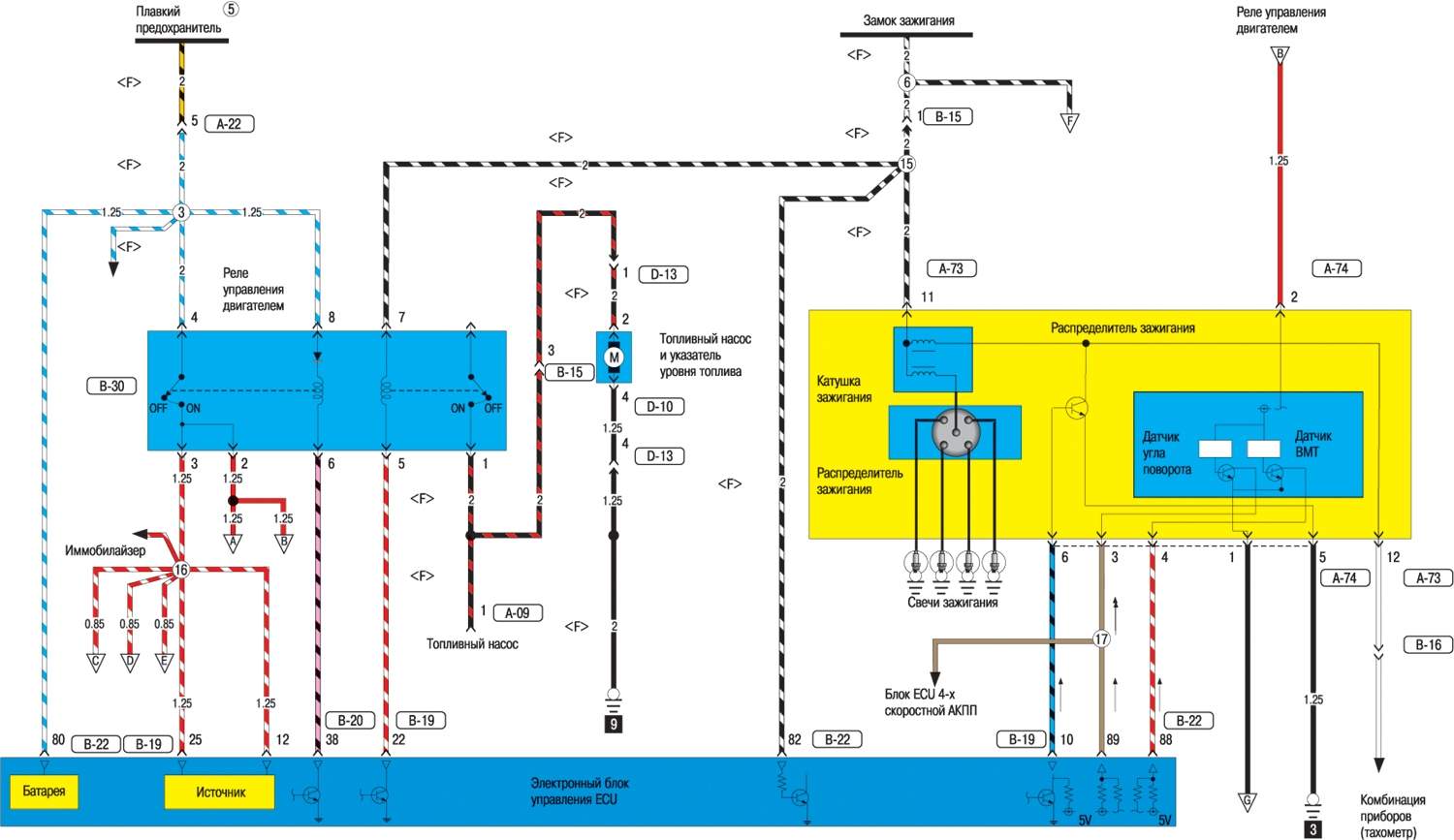

Cхема 5. Система впрыска топлива MPI-SOHC

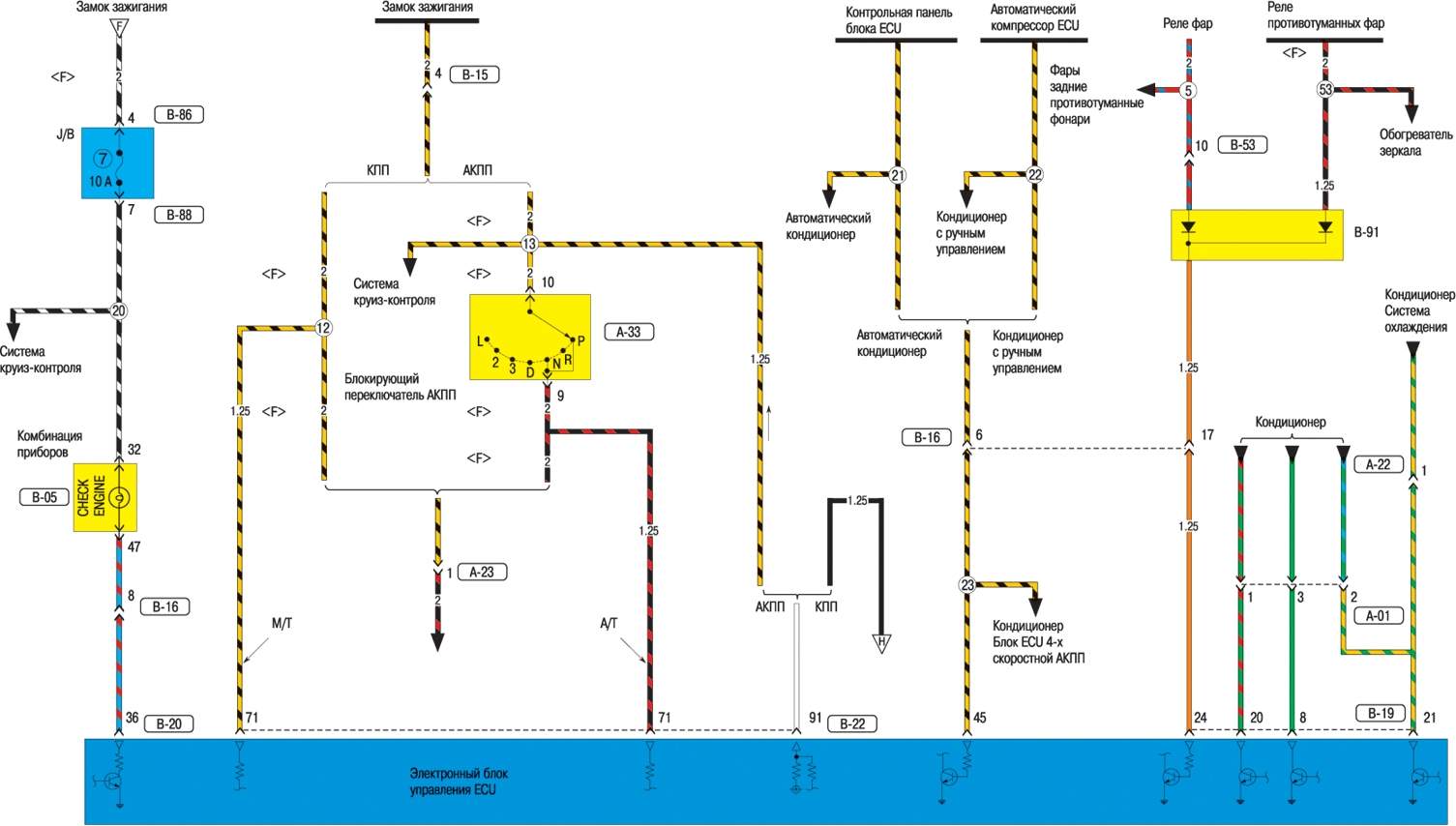

Cхема 6. Система впрыска топлива MPI-SOHC (продолжение)

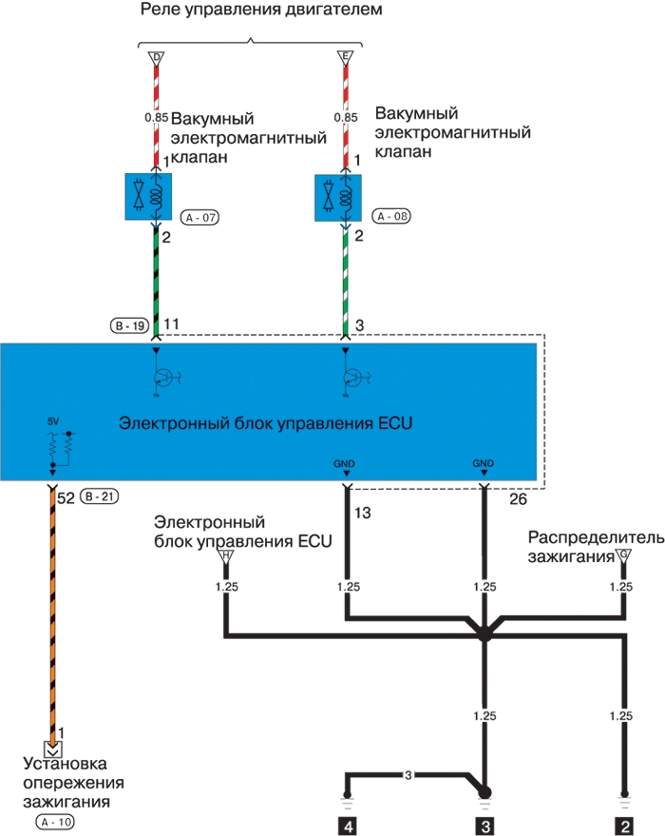

Cхема 7. Система впрыска топлива MPI-SOHC (продолжение)

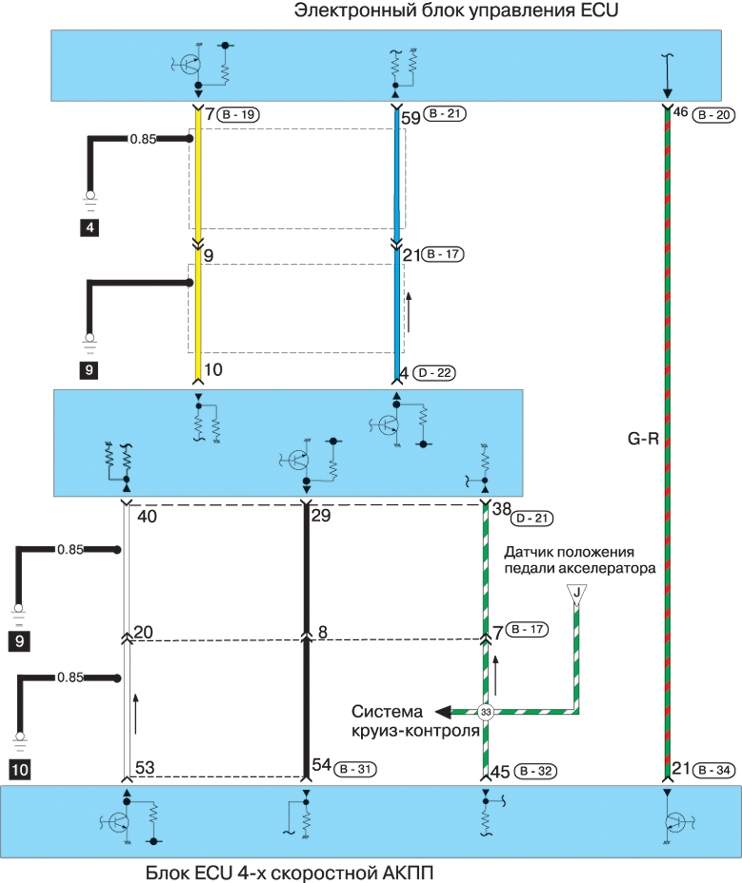

Cхема 8. Система впрыска топлива MPI-SOHC (продолжение)

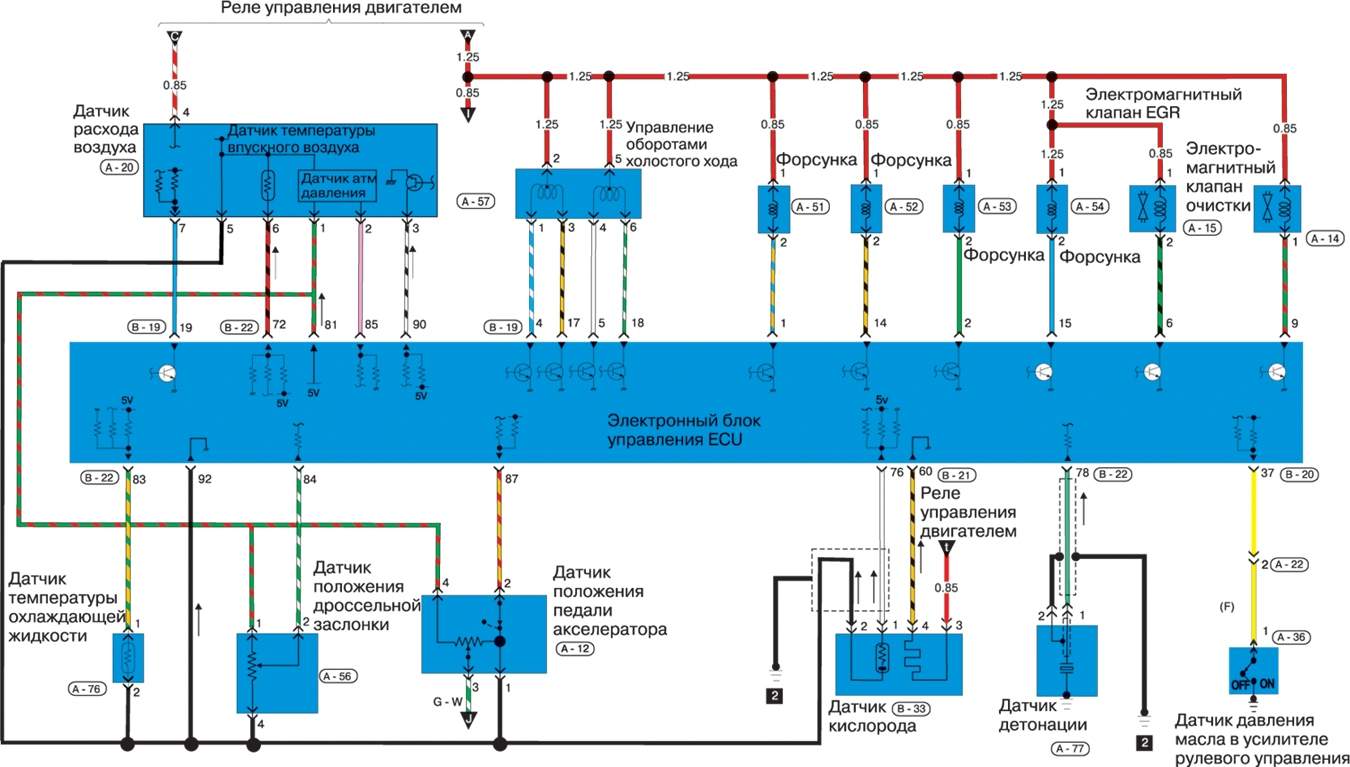

Cхема 9. Система впрыска топлива MPI-SOHC (продолжение)
