Митсубиси Каризма. Электросхемы - часть 2

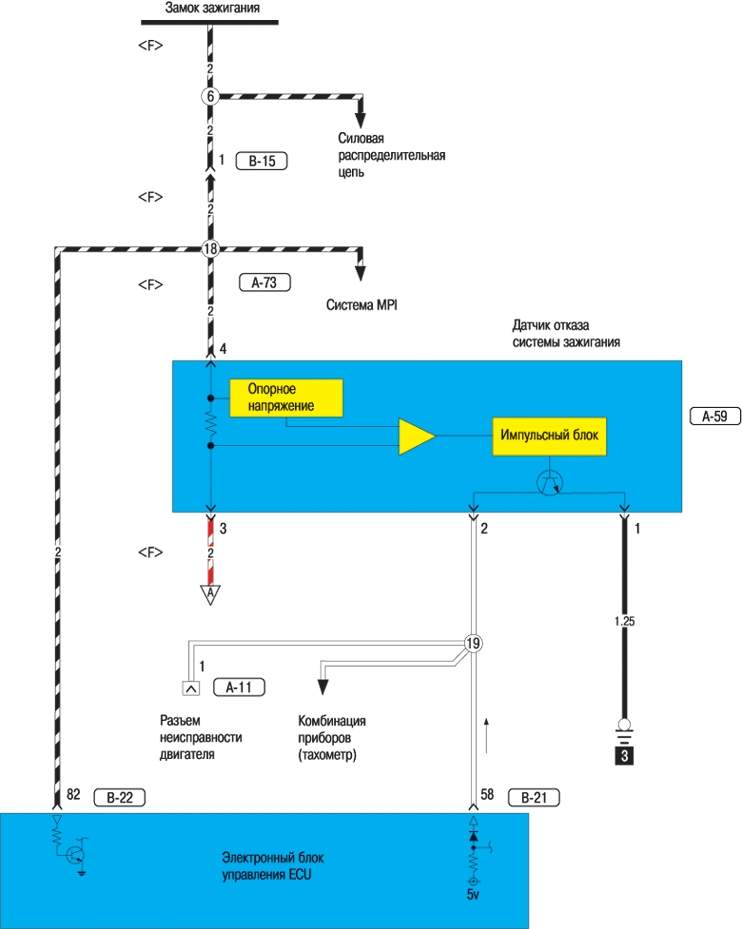

Cхема 3. Система зажигания MPI-DOHC

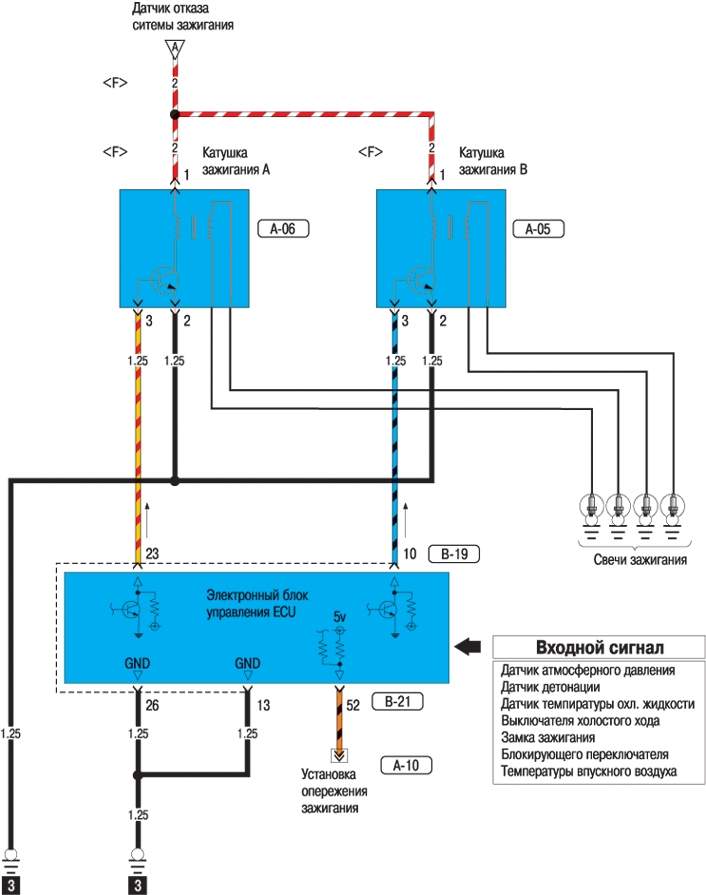

Cхема 4. Система зажигания MPI-DOHC
