Митсубиси Каризма. Передняя стойка в сборе
Снятие
Для снятия
передней стойки выполните следующие операции.
1. Ослабьте болты
крепления передних колес. Затяните стояночный тормоз, затем
поднимите переднюю часть автомобиля и закрепите на опорах. Снимите
соответствующее переднее колесо.
 |

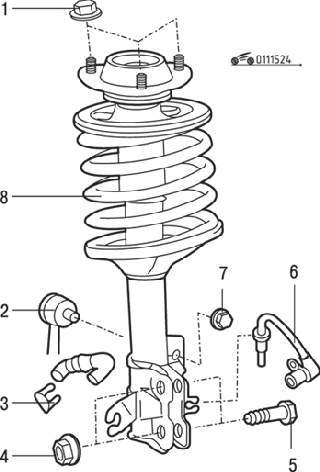

Рис. 15.24.
Передняя стойка: 1 – самоконтрящаяся гайка (39 Н•м);
2 – стойка стабилизатора поперечной устойчивости; 3
– фиксатор тормозного шланга; 4 – гайка (108–127
Н•м); 5 – болт; 6 – датчик частоты вращения
переднего колеса (автомобили с ABS); 7 – гайка (44
Н•м); 8 – передняя стойка в сборе
|
2. Снимите
фиксатор 3 (рис.
15.24)
тормозного шланга.
3. Отверните болт
и снимите датчик 6 частоты вращения переднего колеса (автомобили с
ABS).
4. Отверните гайку
и отсоедините стойку 2 стабилизатора поперечной устойчивости.
5. Подвесьте
нижний рычаг подвески на проволоке.
6. Отверните гайки
и извлеките два болта 5 крепления стойки к поворотному кулаку.
7. Разъедините
переднюю стойку и поворотный кулак.
8. Отверните три
самоконтрящиеся гайки 1, крепящие верхнюю часть стойки передней
подвески к кузову.
9. Извлеките
стойку 8 передней подвески с поворотным кулаком из-под крыла
автомобиля в сборе.
Проверка
1. Проверьте
стойку на отсутствие подтекания жидкости из амортизатора.
2. Проверьте
стойку на отсутствие деформации или внешних повреждений.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего: отрегулируйте углы установки передних колес
