Митсубиси Каризма. Рычаг стояночного тормоза





Снятие
Для снятия рычага стояночного тормоза выполните следующие операции.
1. Снимите напольную консоль.
2. Снимите заднее сиденье.

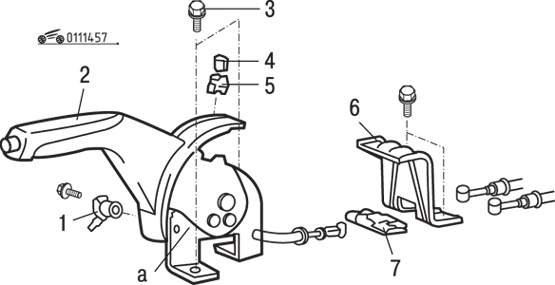

Рис. 14.57. Рычаг стояночного троса: а – место нанесения смазки; 1 – выключатель контрольной лампы стояночного тормоза; 2 – рычаг стояночного тормоза в сборе; 3 – болт (25 Н•м); 4 – регулировочная гайка; 5 – держатель регулировочной гайки; 6 – кронштейн; 7 – компенсатор троса




3. Отверните регулировочную гайку 4 (рис. 14.57).
4. Снимите держатель 5, предварительно сняв заднюю защитную накладку.
5. Отверните два болта и снимите кронштейн 6.
6. Отверните два болта и снимите рычаг 2 стояночного тормоза в сборе.
7. Отверните болт и снимите выключатель 1 контрольной лампы стояночного тормоза.
8. Отсоедините тросы и снимите компенсатор 7 троса.


Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Отрегулируйте ход рычага стояночного тормоза.
2. Установите напольную консоль.
3. Установите заднее сиденье









Трос привода стояночного тормоза





Снятие
Для снятия троса привода стояночного тормоза выполните следующие операции.
Снимите напольную консоль.


Трос привода стояночного  тормоза автомобилей  с задними барабанными  тормозами

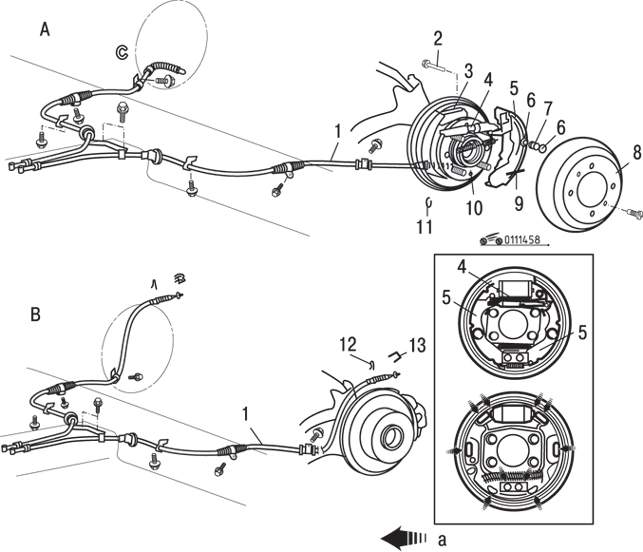

Рис. 14.58. Трос привода стояночного тормоза: А – автомобили с задними барабанными тормозами; В – автомобили с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза; а – места нанесения смазки; 1 – трос привода стояночного тормоза; 2 – держатель тормозной колодки; 3 – верхняя возвратная пружина; 4 – автоматический регулятор зазора; 5 – тормозная колодка с накладкой в сборе; 6 – колпачок держателя; 7 – пружина держателя; 8 – задний тормозной барабан; 9 – нижняя возвратная пружина; 10 – пружина автоматического регулятора; 11 – фиксатор; 12 – фиксатор троса; 13 – держатель троса




1. Снимите задний тормозной барабан 8 (рис. 14.58).
2. Снимите пружину 10 автоматического регулятора.
3. Снимите нижнюю возвратную пружину 9.
4. Снимите автоматический регулятор 4 зазора.
5. Снимите верхнюю возвратную пружину 3.
6. Снимите колпачок 6 держателя.
7. Снимите пружину держателя 7.
8. Снимите держатель 2 тормозной колодки.
9. Снимите тормозную колодку с накладкой в сборе.
10. Снимите фиксатор 11.
11. Снимите трос 1 привода стояночного тормоза.


Трос привода стояночного  тормоза автомобилей  с задними дисковыми  тормозами со встроенным  барабанным механизмом  стояночного тормоза
Для снятия троса привода стояночного тормоза на автомобилях с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза дополнительно выполните следующие операции.
1. Снимите держатель 13 (см. рис. 14.58) троса.
2. Снимите фиксатор 12 троса.
3. Снимите трос 1 привода стояночного тормоза.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Отрегулируйте ход рычага стояночного тормоза.
2. Установите напольную консоль
