Митсубиси Каризма. Проверка механизма блокировки стартера в автоматической коробке передач

1. Если педаль тормоза нажата до упора, ключ зажигания находится в положении «LOCK» («OFF») или вынут из замка, то рычаг селектора АКП невозможно переместить из позиции «Р» в любую другую позицию, если на рычаге селектора АКП не нажата кнопка.

2. Если педаль тормоза нажата до упора, ключ зажигания установлен в любое положение, кроме «LOCK» («OFF»), или вынут из замка, то рычаг селектора АКП можно легко переместить из позиции «Р» в любую другую позицию, при условии, что на рычаге селектора АКП нажата кнопка.

3. Если педаль тормоза отпущена и положение рычага селектора АКП любое, кроме «Р», то ключ зажигания невозможно повернуть в положение «LOCK» («OFF»).

4. Если педаль тормоза отпущена и рычаг селектора АКП находится в позиции «Р», то ключ зажигания можно плавно повернуть в положение «LOCK» («OFF»).

Если в ходе вышеуказанной проверки возникли проблемы, отрегулируйте трос блокировки замка зажигания следующим образом.

1. Снимите переднюю напольную консоль и предварительно установите рукоятку рычага селектора АКП.

4. Ослабьте затяжку стопорной гайки троса блокировки замка зажигания.

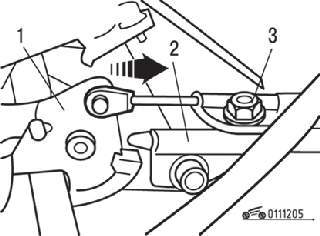

Рис. 12.5. Регулировка троса блокировки выключателя зажигания: 1 – кулачок механизма блокировки; 2 – трос ключа механизма блокировки; 3 – гайка

5. Слегка нажимайте на место соединения троса с кулачком механизма блокировки в направлении стрелки, показанной на рис. 12.5, до тех пор, пока трос не остановится. Затяните стопорную гайку моментом 12 Н•м.

После регулировки проверьте работу механизма блокировки стартера еще раз. Если он вновь работает неправильно, то замените трос блокировки выключателя зажигания

Митсубиси Каризма. Проверка механизма блокировки переключения режимов АКП

1. Если педаль тормоза нажата до упора и ключ зажигания находится в положении «АСС», то рычаг селектора АКП невозможно переместить из позиции «Р» в любую другую позицию, если на рычаге селектора АКП не нажата кнопка.

2. Если педаль тормоза нажата до упора и ключ зажигания находится в положении «АСС», то рычаг селектора АКП невозможно переместить из позиции «Р» в любую другую позицию, если на рычаге селектора АКП нажата кнопка.

3. Если педаль тормоза отпущена и ключ зажигания находится в положении «АСС», то рычаг селектора АКП можно легко переместить из позиции «R» в позицию «Р», если на рычаге селектора АКП нажата кнопка.

Если в ходе вышеуказанной проверки возникли проблемы, отрегулируйте трос блокировки переключения режимов КПП следующим образом.

1. Снимите переднюю напольную консоль и предварительно установите рукоятку рычага селектора АКП.

4. Ослабьте затяжку стопорной гайки троса блокировки переключения режимов КП.

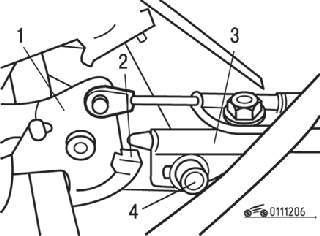

Рис. 12.6. Выступание конца троса блокировки переключения режимов КП над красной меткой на кулачке при затягивании стопорной гайки: 1 – кулачок механизма блокировки; 2 – трос механизма блокировки рычага селектора АКП; 3 – гайка; 4 – винт

5. Затяните стопорную гайку так, чтобы конец троса блокировки переключения режимов КП выступал над красной меткой на кулачке (рис. 12.6). Момент затяжки стопорной гайки – 12 Н•м.

После регулировки еще раз проверьте работу механизма блокировки переключения режимов КП. Если он вновь работает неправильно, то замените трос блокировки переключения режимов КП
