Митсубиси Каризма. Регулировка троса селектора АКП

1. Переведите рычаг селектора в позицию «N».

2. Ослабьте затяжку регулировочной гайки верхней части рычага селектора.

3. Убедитесь, что выключатель блокировки стартера находится в положении «N».

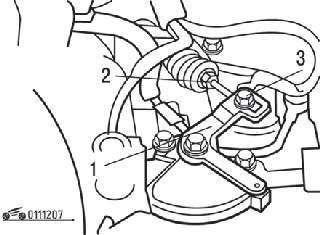

Рис. 12.7. Регулировка переключателя селектора и троса селектора: 1 – рычаг ручного управления; 2 – трос селектора; 3 – гайка

4. Слегка потяните трос селектора в направлении стрелки, показанной на рис. 12.7, и затяните регулировочную гайку моментом 12 Н•м.

5. Убедитесь в том, что автоматическая коробка передач переключается в соответствующий режим позиции рычага селектора и правильно работает в этом режиме

Митсубиси Каризма. Регулировка переключателя селектора и троса механизма управления АКП

1. Установите рычаг селектора в позицию «N».

2. Ослабьте регулировочную гайку крепления троса к рычагу механизма управления.

3. Установите рычаг ручного управления в положение «N» (см. рис. 12.7).

Рис. 12.8. Совмещение отверстия во фланце корпуса переключателя с отверстием на конце рычага ручного управления при регулировке: 1 – болты; 2 – рычаг ручного управления; 3 – отверстие на конце рычага; 4 – корпус переключателя селектора; 5 – отверстие во фланце корпуса

4. Ослабьте болты крепления переключателя селектора и поверните его таким образом, чтобы отверстие во фланце корпуса переключателя совпало с отверстием на конце рычага ручного управления (рис. 12.8, сечение А–А).

5. Удерживая переключатель в этом положении, затяните болты его крепления.

6. Аккуратно натяните трос, соединяющий рычаг селектора с блоком управляющих клапанов, в направлении стрелки (см. рис. 12.7) и затем затяните регулировочную гайку моментом 12 Н•м.

7. Убедитесь в том, что рычаг селектора находится в позиции «N».

8. Проверьте соответствие включаемых передач положению рычага селектора
