Митсубиси Каризма. Дизель F9Q. Шкив коленчатого вала
Снятие
1. Снимите
защитный кожух.

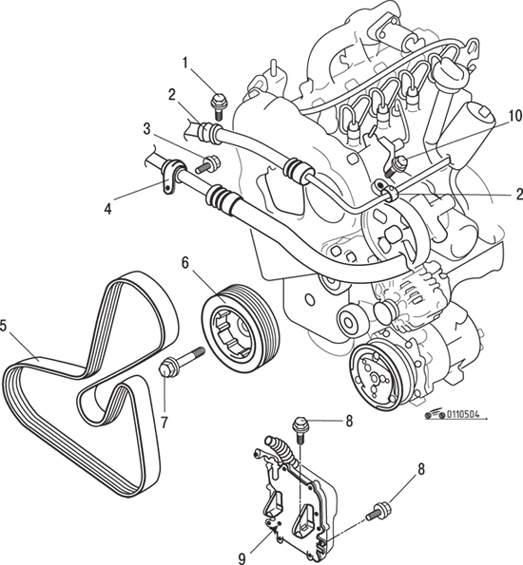

2. Отверните
болты, снимите зажим 4 (рис.
5.4)
всасывающего шланга кондиционера и снимите шланг.
3. Отверните болты
и снимите зажим напорного шланга усилителя рулевого управления.
4. Отверните
болты, снимите блок управления двигателем ECU и, не отсоединяя от
него провода, переместите в сторону.
5. Ослабьте болт
крепления автоматического механизма натяжения шкива ремня.

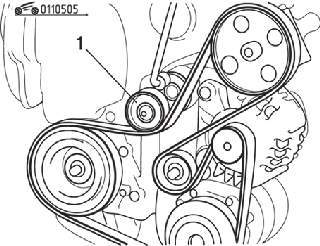

6. Установите
гаечный ключ 16 мм на выступ автоматического механизма натяжения
шкива ремня, поверните автоматический механизм натяжения шкива ремня
по часовой стрелке и снимите ремень (рис.
5.5).
7. Удерживая шкив
от проворачивания специальным инструментом MD998747, отвинтите болты
и снимите шкив коленчатого вала.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Зафиксируйте шкив
коленчатого вала от проворачивания, как при снятии; затяните болт
крепления шкива моментом 20 Н•м и затем доверните его на угол
115°±15°.
