3.4.7. Датчики

ОБЩИЕ СВЕДЕНИЯ

ДАТЧИК УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ЖИДКОСТИ

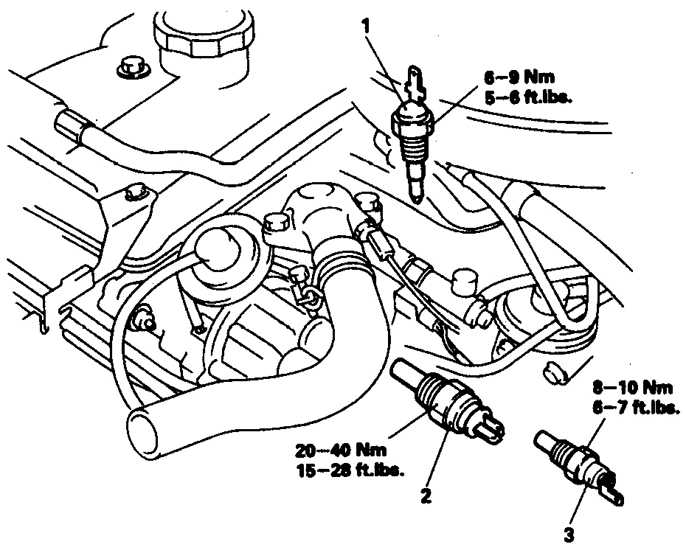

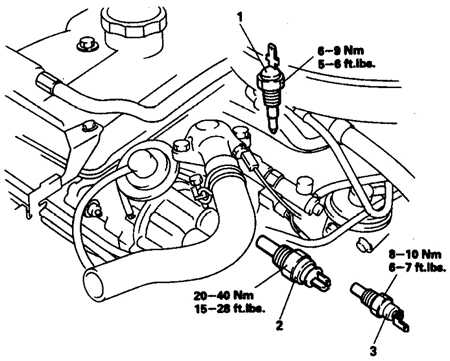

Датчики системы охлаждения на двигателях 2,0 и 2,6 л

1. Термопереключатель
2. Датчик температуры жидкости для процессорного блока

3. Датчик указателя температуры жидкости

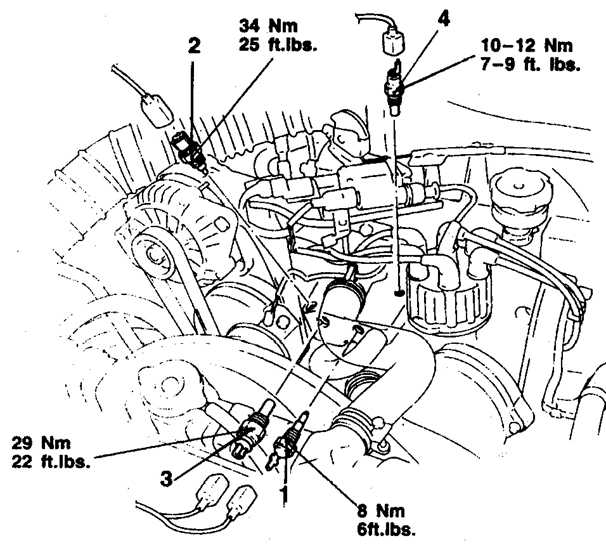

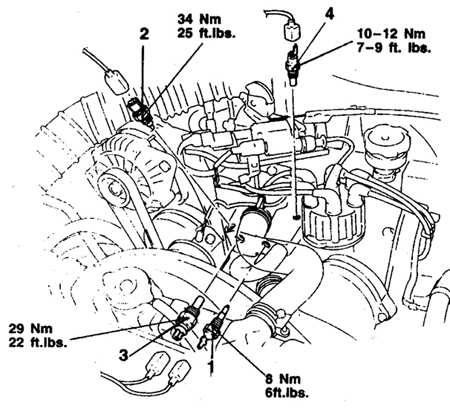

Датчики системы охлаждения на двигателе 3,0 л (12-клапанного)

1. Термопереключатель вентилятора
2. Термопереключатель кондиционера

3. Датчик температуры жидкости для процессорного блока
4. Датчик указателя температуры жидкости

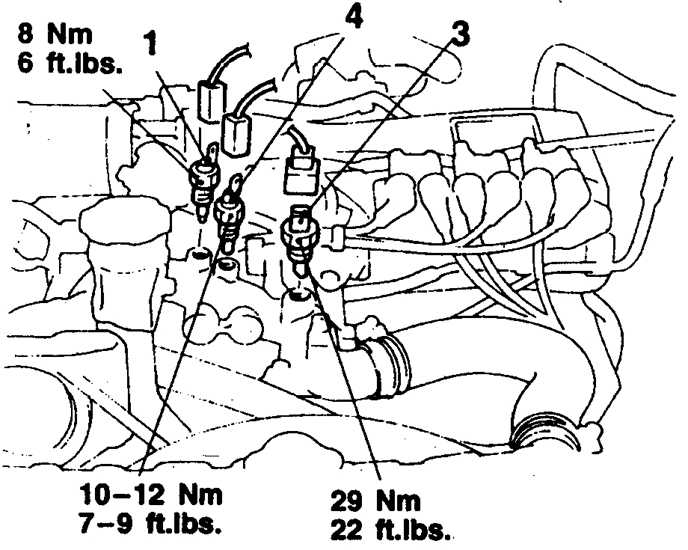

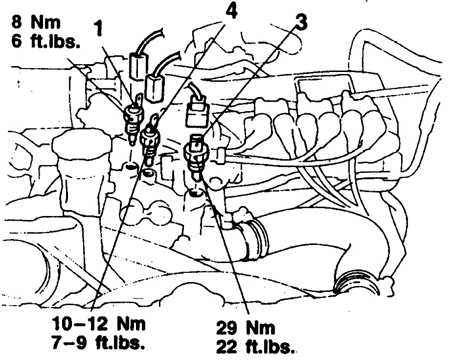

Датчики системы охлаждения на двигателе 3,0 л (24-клапанного)

1. Термопереключатель вентилятора

3. Датчик температуры жидкости для процессорного блока
4. Датчик указателя температуры жидкости

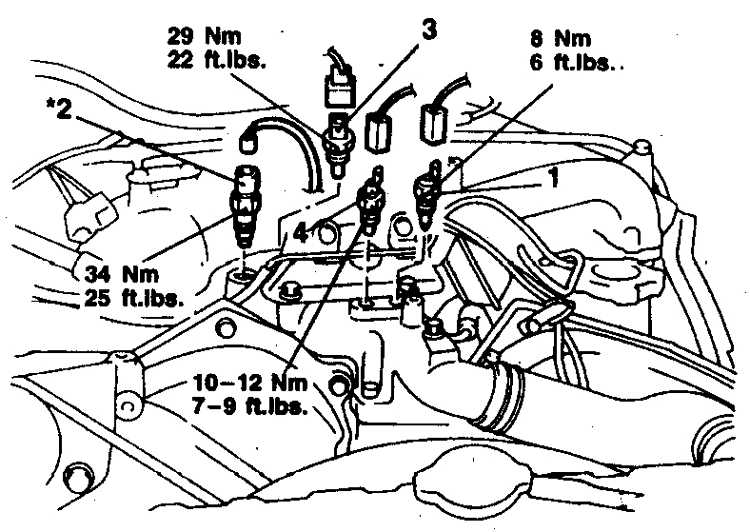

Датчики системы охлаждения на двигателях 3,5 л

1. Термопереключатель вентилятора
2. Термопереключатель кондиционера

3. Датчик температуры жидкости для процессорного блока
4. Датчик указателя температуры жидкости

Датчик ввернут во впускной коллектор, на дизеле 4D55 1983-85 гг. датчик ввернут в головку цилиндров.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините массу и слейте жидкость.

2. Отсоедините разъем и выверните датчик.

3. Установите датчик в обратной последовательности. Датчик заверните на герметике.

ДАТЧИК ДАВЛЕНИЯ МАСЛА

Ввернут в нижней передней части блока цилиндров, либо в канал масляного фильтра вертикально, либо за масляным фильтром горизонтально.

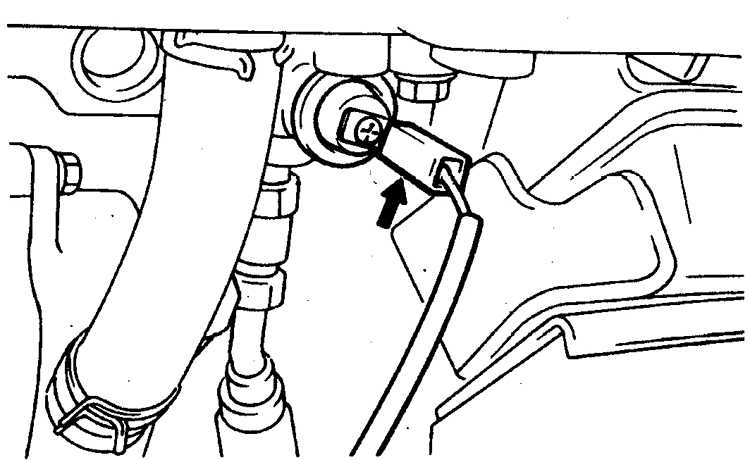

Датчик давления масла на двигателях 2,0 и 2,6 л

Датчик давления масла – указан стрелкой.

Датчик давления масла на дизеле

Датчик давления масла – указан стрелкой.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините массу и слейте жидкость.

2. Отсоедините разъем и выверните датчик.

3. Установите датчик в обратной последовательности. Датчик заверните на герметике.
