3.4.5. Стартер

ОБЩИЕ СВЕДЕНИЯ

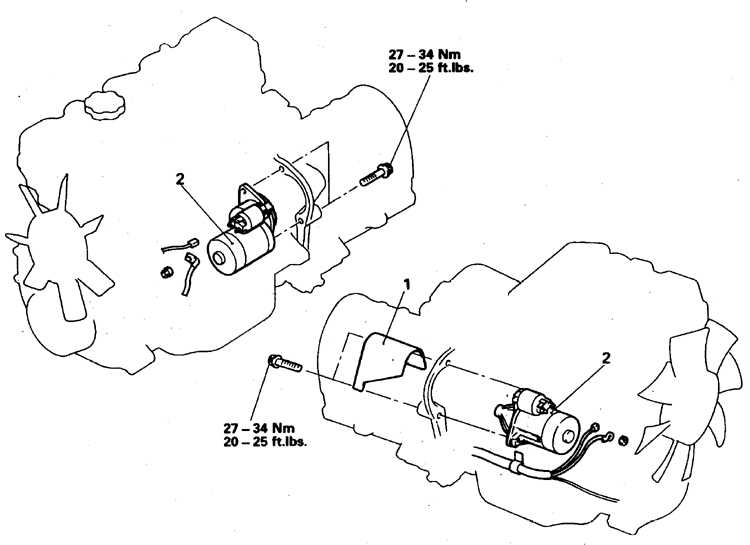

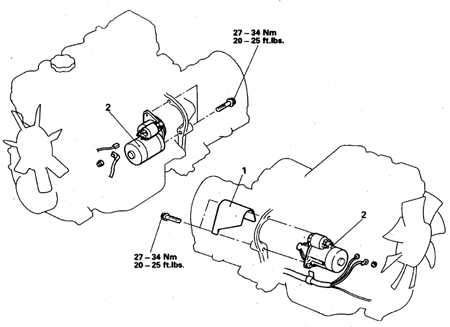

Расположение стартера на двигателе

1. Крышка

2. Стартер

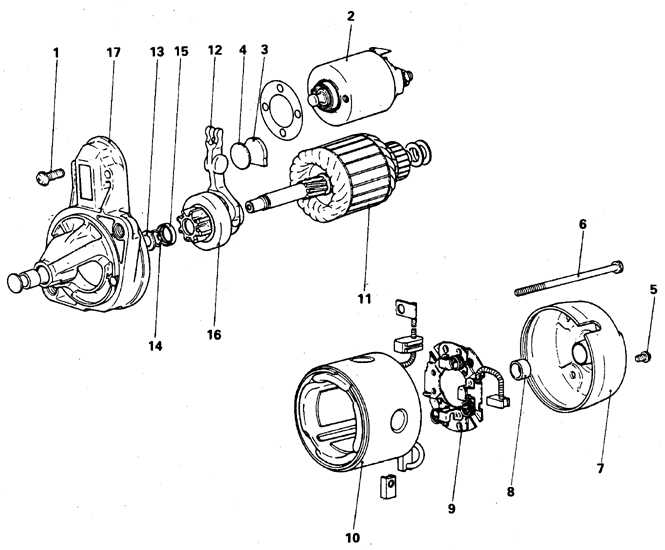

Стартер с прямым приводом

1. Винт
2. Тяговое реле
3. Уплотнитель
4. Упор
5. Винт
6. Стяжной болт
7. Задняя крышка
8. Задний подшипник
9. Щеткодержатель

10. Ярмо с обмотками
11. Якорь
12. Рычаг
13. Шайба
14. Стопорное кольцо
15. Ограничительная втулка
16. Обгонная муфта
17. Передняя крышка

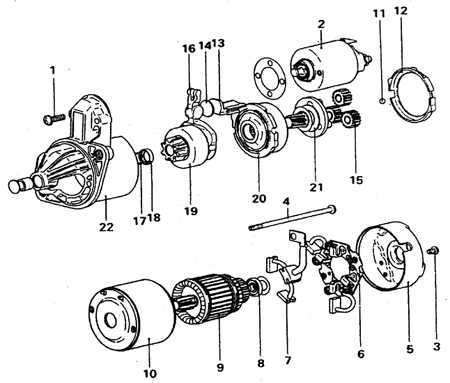

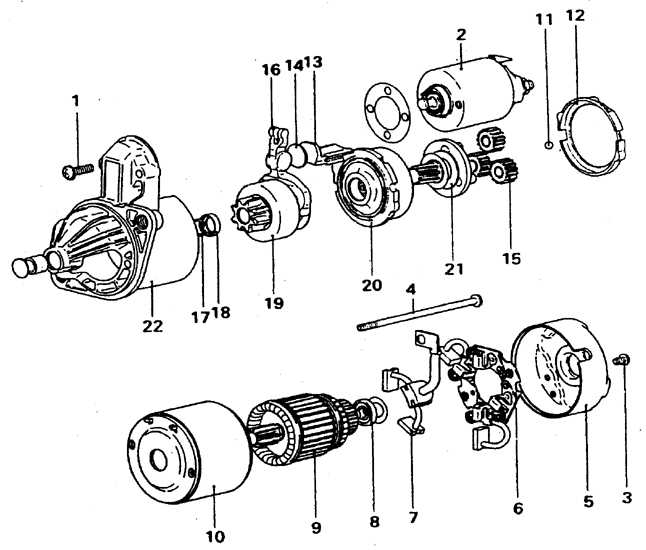

Стартер с редуктором

1, 3, 4. Винт
2. Тяговое реле
5. Задняя крышка
6. Щеткодержатель
7. Щетка
8. Задний подшипник
9. Якорь
10. Ярмо
11. Шарик
12, 13. Уплотнители А и В

14. Упор
15. Планетарная шестерня
16. Рычаг
17. Стопорное кольцо
18. Ограничительная втулка
19. Обгонная муфта
20. Ведущая шестерня
21. Держатель
22. Передняя крышка

Технические данные стартеров

Тип	С прямым приводом (1983-86 гг.), с редуктором (с 1987 г.)
Номинальная мощность (Вт)	900 (1983-86 гг.), 1200 Вт (с 1987 г.)
Напряжение, ток и число оборотов при стендовых испытаниях	11,5 В, 60 (1983-86 гг.), 100 А (1987), 90 А (с 1987 г.), 6500 об/мин (1983-86 гг.), 3000 об/мин (с 1987 г.)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Поднимите передок автомобиля.

3. Отсоедините провода, отверните 2 болта крепления и снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в обратном порядке.

2. Затяните болты с требуемым моментом.
