3.4.12. Крышка головки блока цилиндров

ОБЩИЕ СВЕДЕНИЯ

БЕНЗИНОВЫЕ ДВИГАТЕЛИ

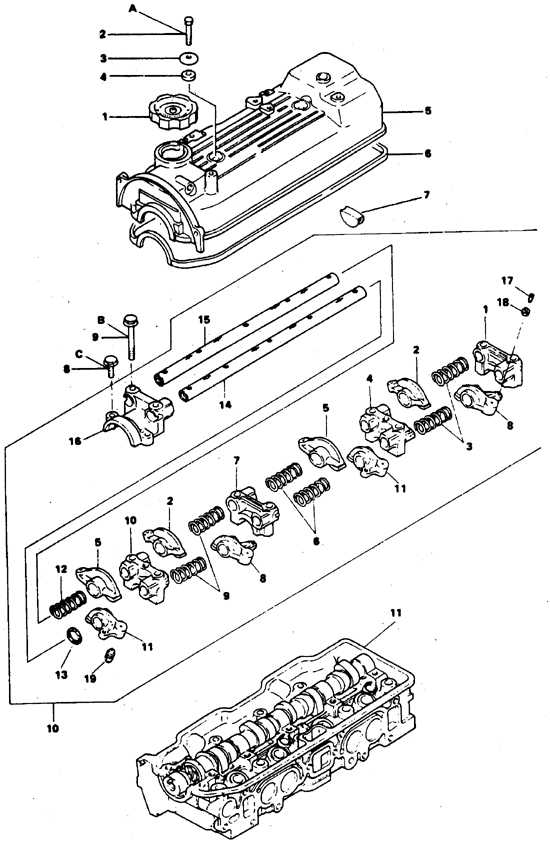

Крышка и детали газораспределителя двигателя 2,0 л (номера позиций приводятся в порядке сборки указанных деталей)

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро
1. Пробка
2. Уплотнение
3. Шайба
4. Болт
5. Крышка
6. Прокладка
7. Заглушка
8, 9. Болт
10. Валик в сборе с коромыслом
11. Моменты затяжки (Н.м.): болта А – 5–6, болта В – 17–8, болта С – 18–22.
Валик в сборе с коромыслом:

1, 4, 7, 10, 16. Крышки опорных шеек распредвала
2, 5, 8, 1. Соответственно: коромысла D, C, B и A
3, 6, 9, 12. Пружина
13. Пружинная плоская шайба
14. Левый валик коромысел
15. Правый валик
17. Регулироовочный винт клапана жиклера
18. Контргайка
19. Гидротолкатель

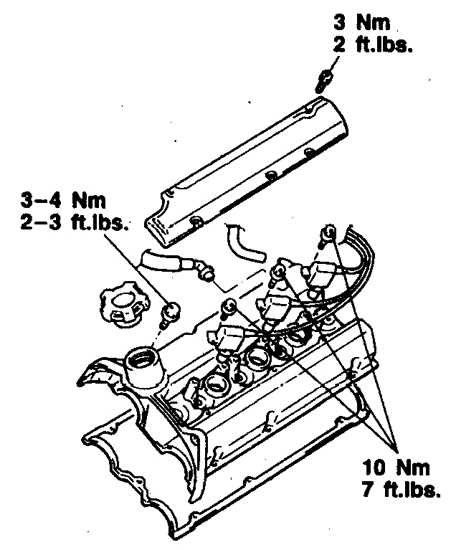

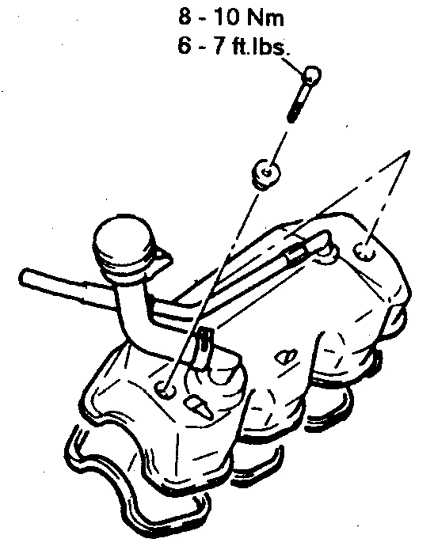

Крышка и воздухоотвод двигателя 2,4 л

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро

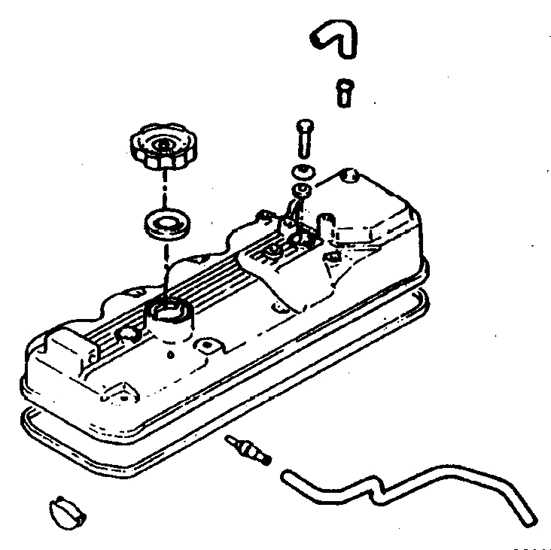

Крышка головки цилиндров двигателя 2,6 л

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро

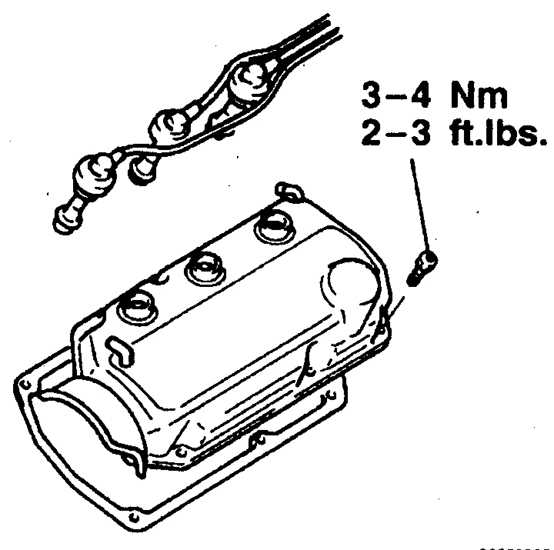

Крышка головки цилиндров 12-клапанного двигателя 3,0 л

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро

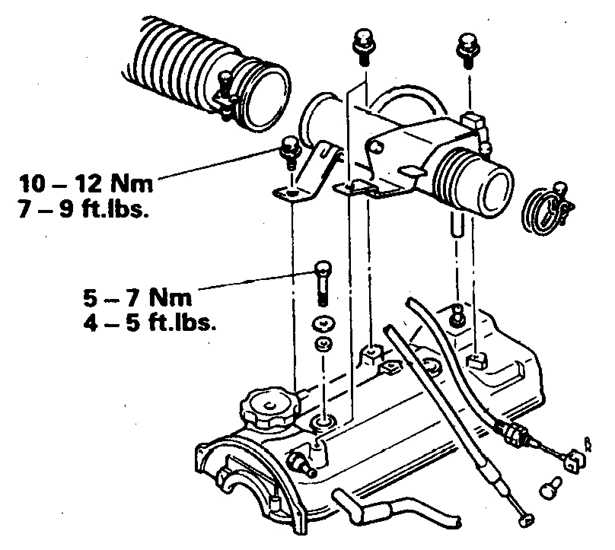

Крышка головки цилиндров 24-клапанного двигателя 3,0 л

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро

Крышка головки цилиндров двухвального двигателя

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините массу. Снимите воздушный фильтр (на части инжекторных двигателей достаточно отсоединить от впускного коллектора воздуховод).
2. Отсоедините от крышки вентиляционные шланги. Для доступа к крышке отведите в сторону другие шланги, без необходимости шланги старайтесь не отсоединять.
3. Отсоедините от свеч провода и отведите в сторону. На двухвальных двигателях соблюдайте осторожность, так как провода можно легко повредить.
4. Если крышка головки цилиндров расположена над крышкой ремня, то отверните болты крепления крышки головки цилиндров.
5. Если крышка головки цилиндров расположена под крышкой ремня, то снимите крышку ремня, затем отверните болты крышки головки цилиндров.
6. Осторожно снимите крышку, поддевать крышку запрещается.
7. Удалите полукруглую заглушку в задней части крышки (или головки цилиндров).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите крышку. Удалите остатки герметика с заглушки и кромок крышки. Если прокладка крышки не менялась при многократном снятии крышки, то замените ее.
3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро

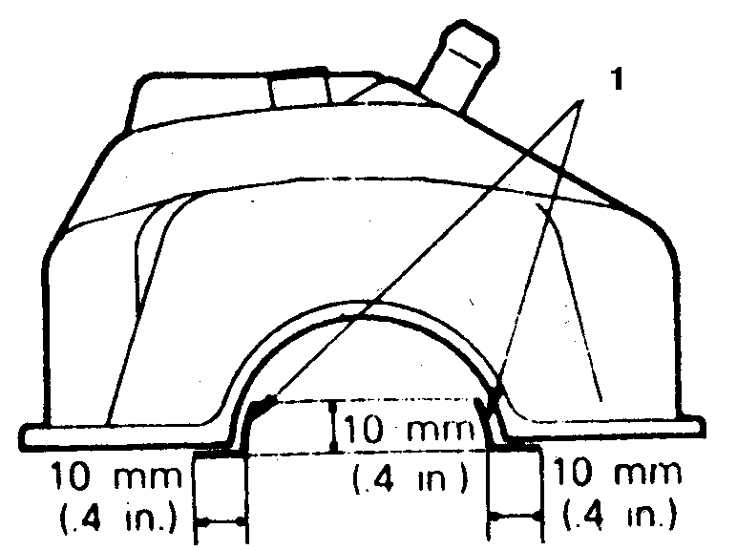

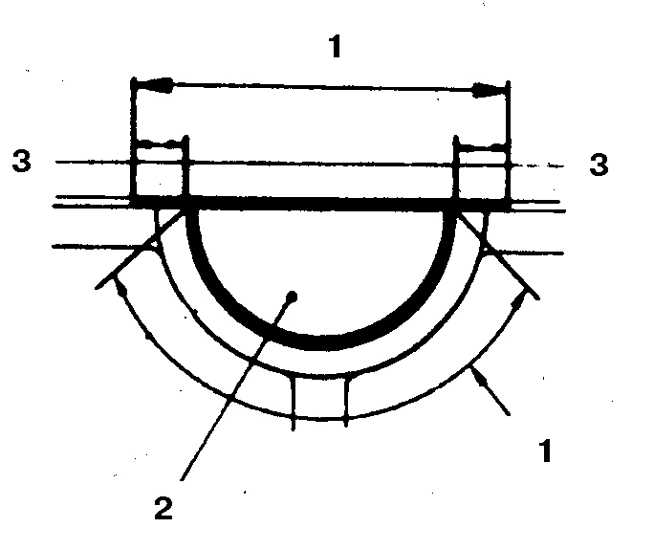

2. Перед установкой смажьте герметиком места, указанные на иллюстрациях: (1– места нанесения герметика, 2 – заглушка, 3 – смазать герметиком области головки цилиндров в 10 мм от краев заглушки).
3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро
3. На двигателях V6 смажьте герметиком прокладку на углах (1– места нанесения герметика).
4. Далее сборка выполняется в обратном порядке. При затягивании болтов крышку слегка прижмите. Болты крышки затяните с моментом 4,0–5,4 Н.м. Двигатель можно запускать через 2 часа. Если будут наблюдаться течи, то снимите крышку и определите причину.

ДИЗЕЛЬ

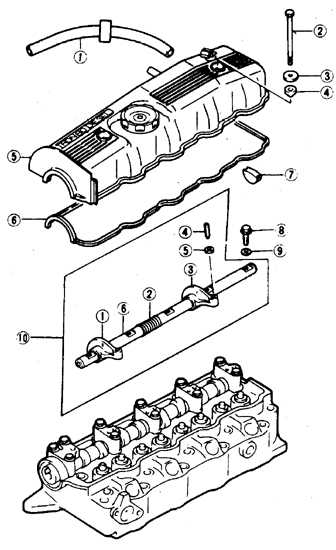

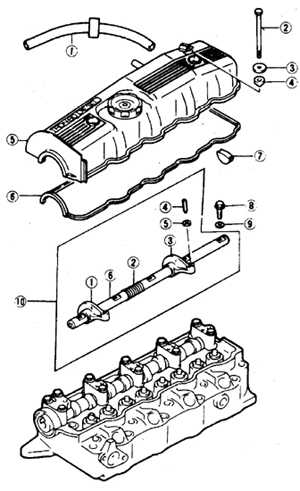

Крышка головки цилиндров дизеля


3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро
1. Шланг
2, 8. Болты
3, 9. Шайбы
4. Сальники
5. Крышка
6. Прокладка
7. Заглушка
10. Валик с коромыслом

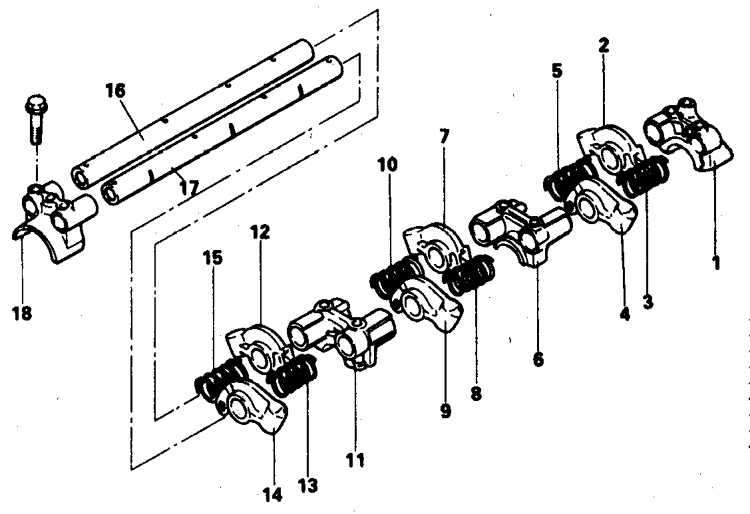

Валик с коромыслами на двигателях 3,0 л

3.4.12 Крышка головки блока цилиндров Митсубиси Паджеро
1, 6, 11, 18. Крышки распредвала (N 4–1)
2, 4, 7, 9, 12, 14. Коромысла
3, 5, 8, 10, 13, 15. Пружина
16, 17. Валики

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините массу. Отсоедините от крышки вентиляционные шланги.
2. Отверните 2 болта и снимите крышку и прокладку.
3. Очистите крышку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка выполняется в обратном порядке. Прокладку крышки можно использовать, если на ней отсутствуют повреждения, или резина не затвердела. Герметик использовать запрещается. Затяните болты с моментом 4–5 Н.м.
